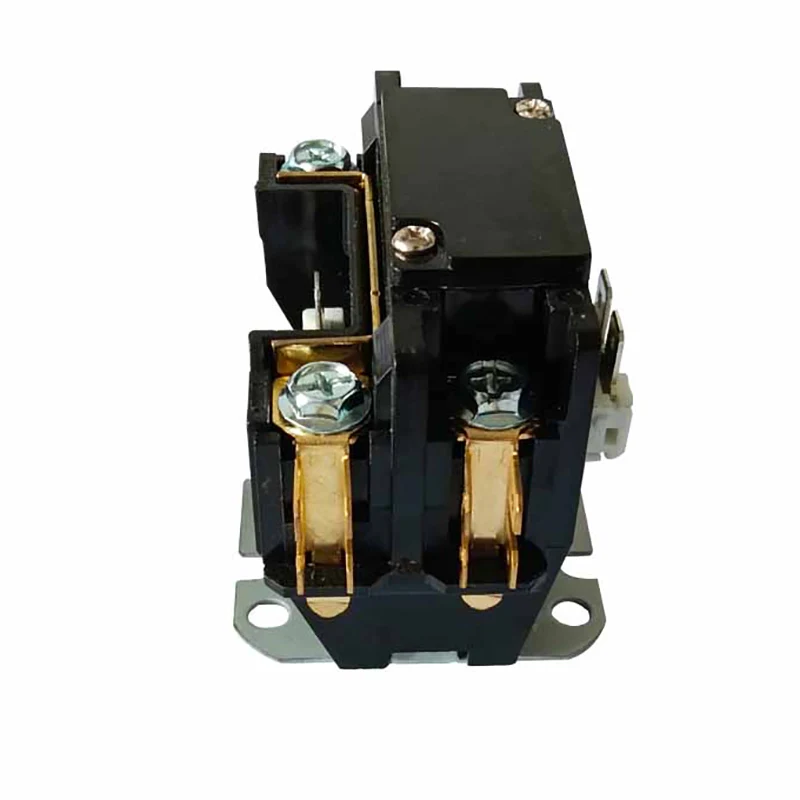

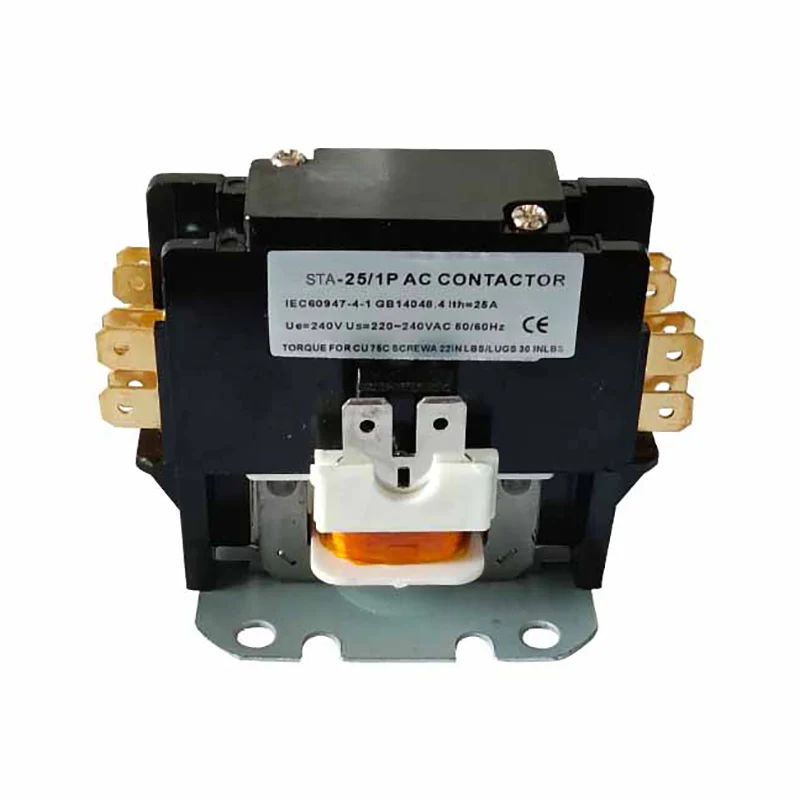

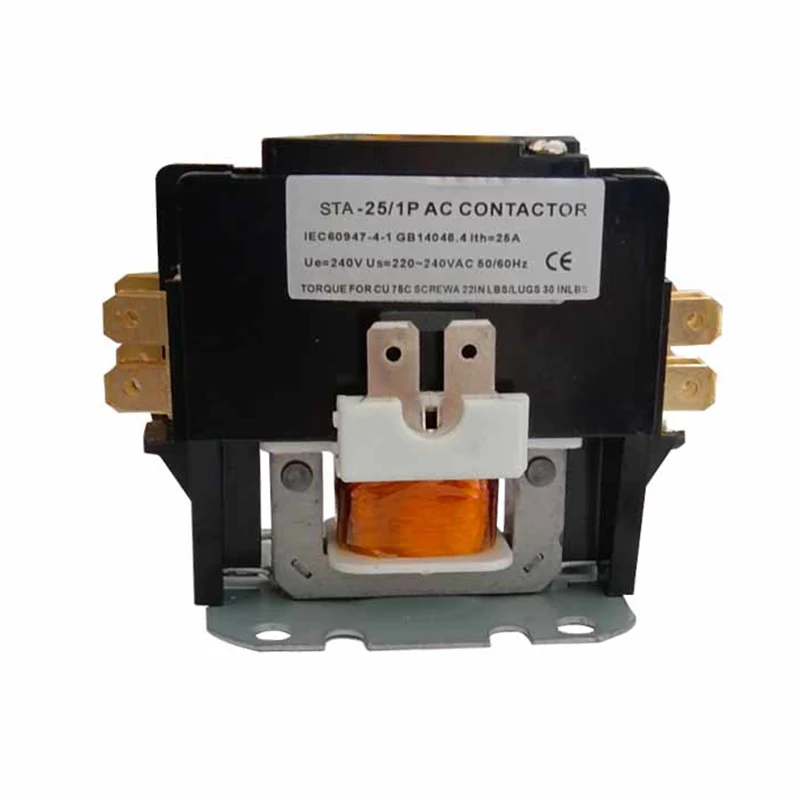

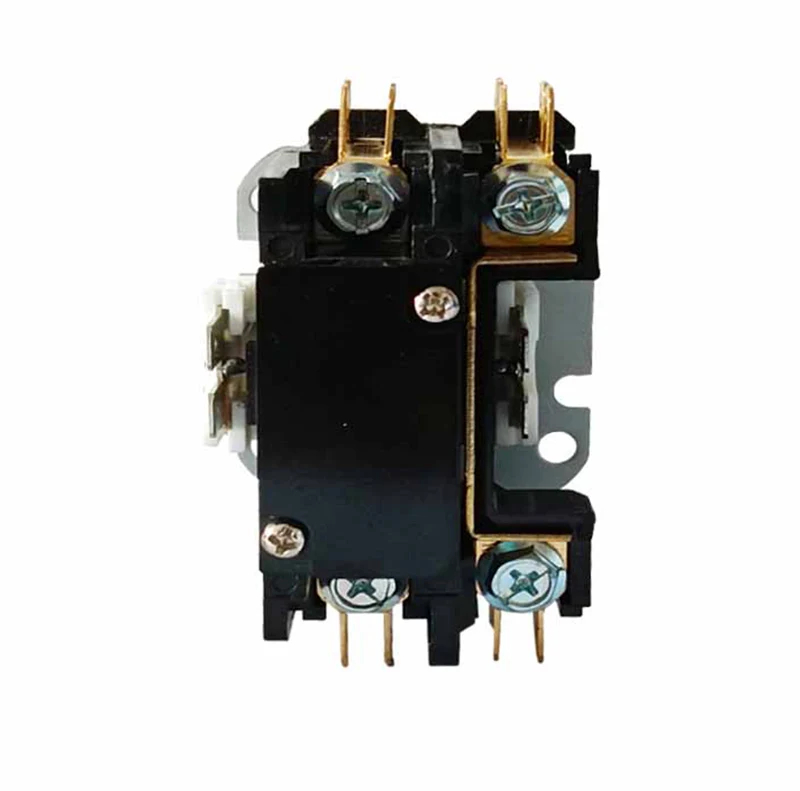

1,5p 25A Air AC Containting Containting

Zasada działania

Gdy cewka stycznika klimatyzacji 1,5p 25A jest zasilana, żelazny rdzeń staje się magnetyczny i przyciąga układ kontaktowy do zamknięcia, łącząc obciążenie elektryczne z źródłem zasilania. Gdy cewka jest odłączona, żelazny rdzeń traci magnetyzm, a układ kontaktowy jest oddzielony sprężyną, odłączając w ten sposób obciążenie od źródła zasilania. W ten sposób stycznik umożliwia zdalne sterowanie obciążeniem elektrycznym.

Zastosowanie kontaktu z określonym celem:

• Stypendium klimatyzacji serii CJX9 (lub STA) ma zastosowanie głównie do linii AC 50 Hz lub 60 Hz, napięcie izolacji znamionowej wynosi 240 V i znamionowy prąd roboczy do 60a, używany do zamykania lub wyłączenia linii

• Styczniki klimatyzatora są określonym celem STYCJA prądu przemiennego są przeznaczone do stosowania w schłodzeniu, klimatyzacji i systemach ogrzewania elektrycznego.

• Połączenia zasilania można wykonać za pomocą zacisków śrubowych z szybkimi podłączami lub zaciskami za pomocą szybkich połączeń

• Dotyczy one IEC60947-4-1

Struktura i cechy

Struktura:

Układ elektromagnetyczny: w tym cewka, rdzeń i inne komponenty, używane do generowania strumienia magnetycznego do napędzania otwierania i zamykania układu kontaktowego.

System kontaktu: W tym kontakt główny i kontakt pomocniczy, główny kontakt służy do przenoszenia wysokiego prądu, a kontakt pomocniczy służy do realizacji transmisji i sprzężenia zwrotnego sygnału sterowania.

Urządzenie do gaszenia łuku: używane do gaszenia łuku wygenerowanego, gdy kontakt zostanie odłączony w celu ochrony kontaktu przed uszkodzeniem.

Shell: Służy do ochrony wewnętrznych komponentów przed środowiskiem zewnętrznym, jednocześnie zapewniając rozpraszanie ciepła.

Cechy:

Z dobrze zdefiniowanym celem i specyficznym projektem dla określonych systemów zasilania i rodzajów obciążenia.

System kontaktowy jest wytwarzany z wysokiej jakości materiałów o dobrej przewodności elektrycznej i odporności na zużycie.

Układ elektromagnetyczny ma wystarczającą siłę ssącą, aby niezawodnie zaangażować i uwolnić styki.

Urządzenie do gaszenia łuku może skutecznie gasić łuk i chronić kontakty przed uszkodzeniem.

Skorupa jest rozsądnie zaprojektowana z wystarczającą wytrzymałością i wydajnością rozpraszania ciepła.
