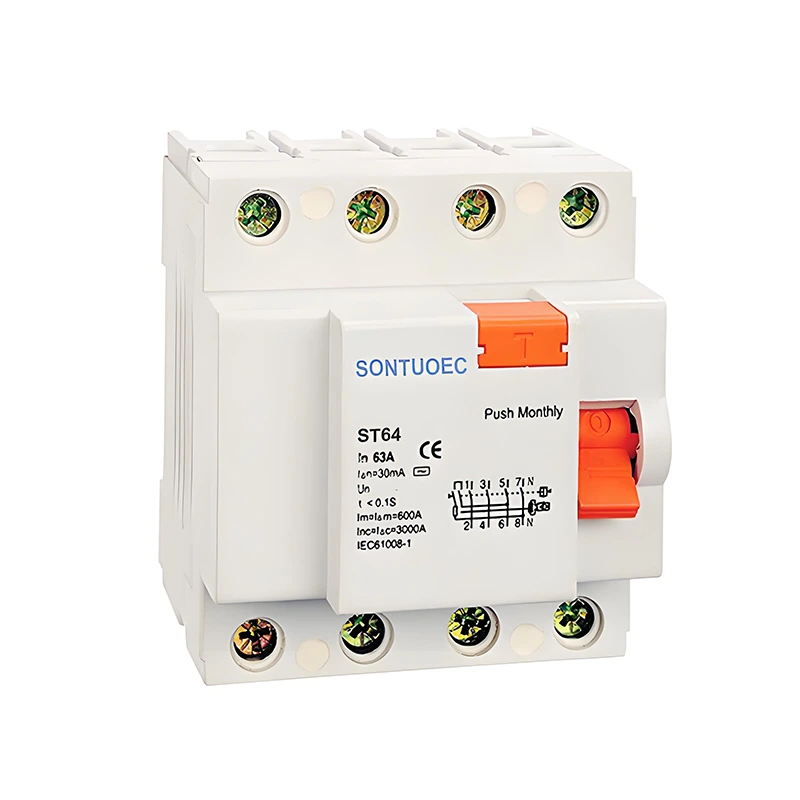

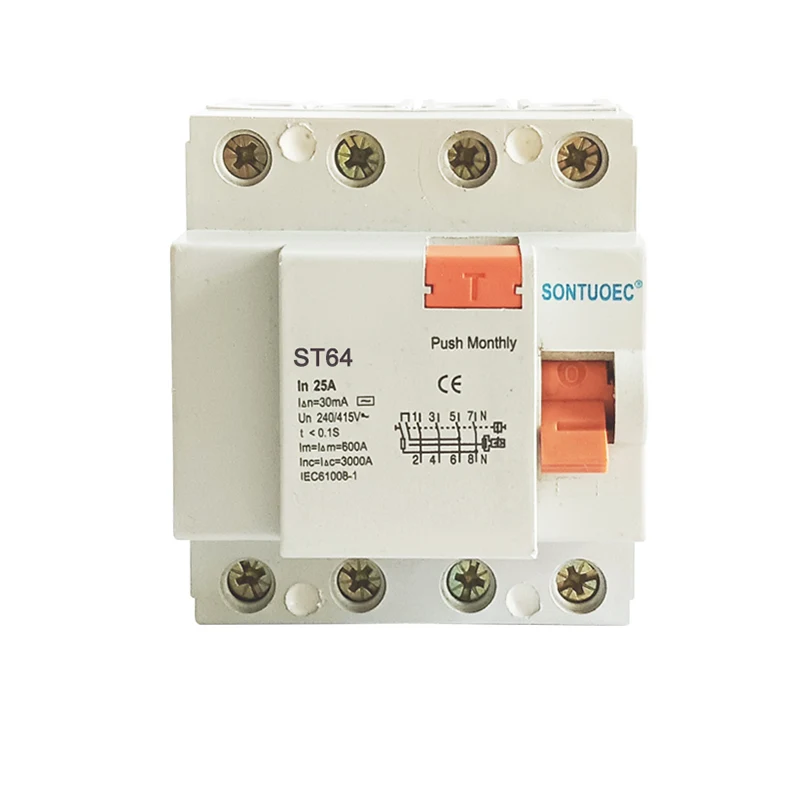

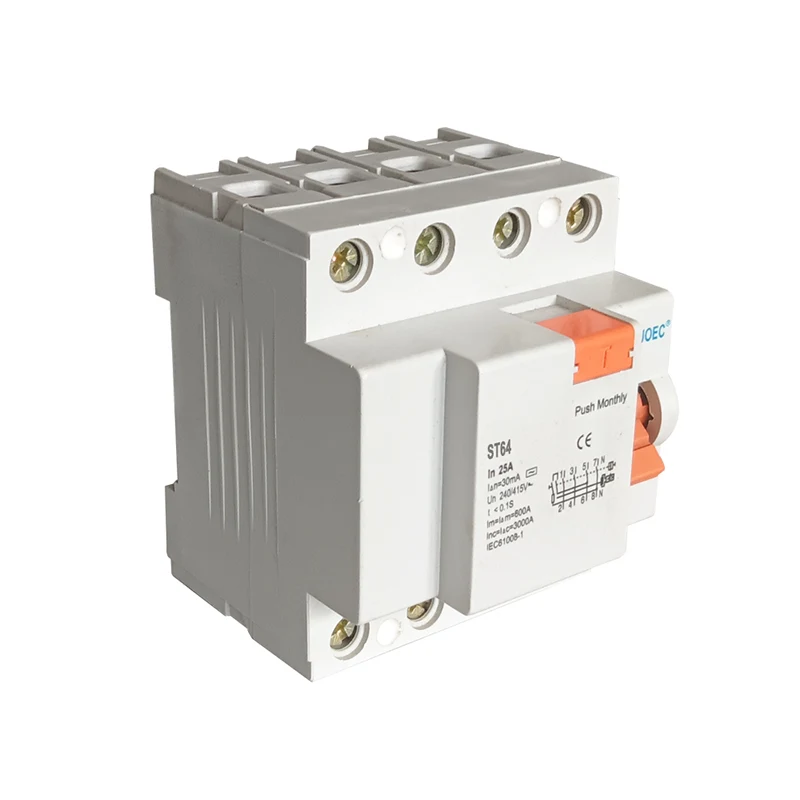

4p 63a /30mA resztkowy wyłącznik prądu

4P 63A /30mA Residual Current Circuit Breaker is a residual current circuit breaker with four poles (P), which has a rated current of 63A and a residual action current (i.e., leakage action current) of 30mA.The RCCB is mainly used for detecting residual currents in a circuit, and when this current exceeds the set value, the circuit breaker automatically cuts off the circuit to prevent electrocution accidents and electrical pożary.

Model:ST60

Wyślij zapytanie

Opis produktu

STANDARD:	IEC 61008-1
Model:	ST60
Charakterystyka bieżących resztkowych:	I i

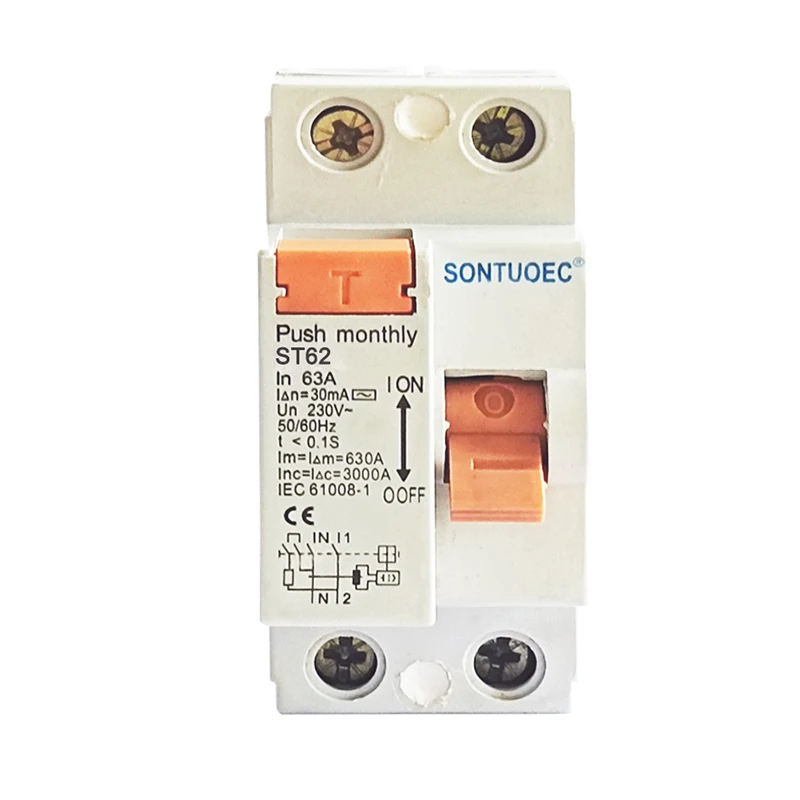

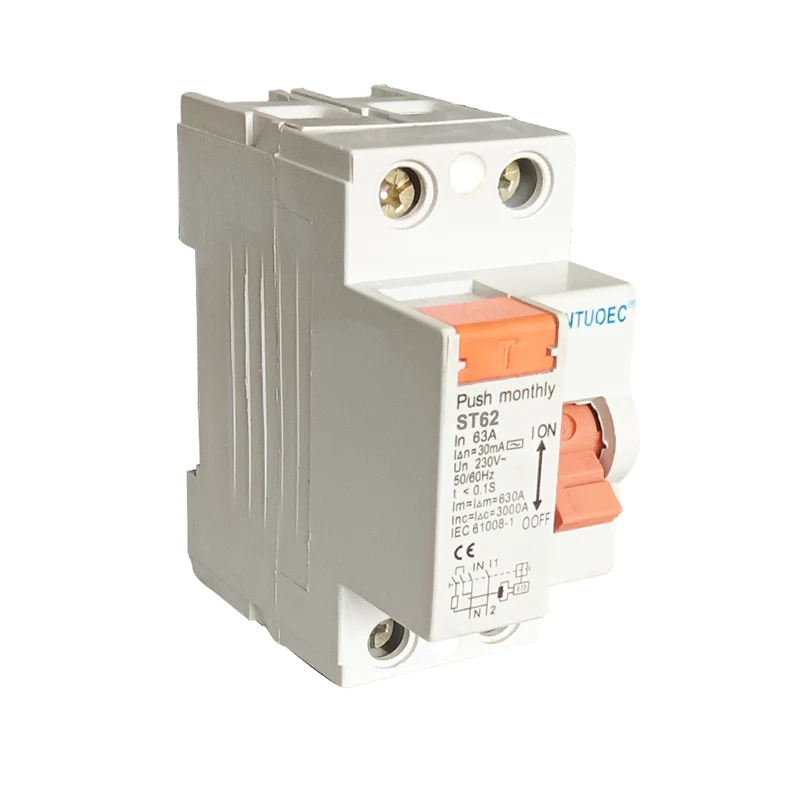

Pole no.:	2p, 4p
Oceniono prąd:	16a, 25a, 32a, 40a, 63a;
Napięcie znamionowe:	230/400V AC
Częstotliwość oceniana:	50/60 Hz
Znamionowy resztkowy prąd roboczy IΔN:	10mA, 30 mA, 100 mA, 300mA, 500 mA
Znamionowy resztkowy prąd nieoperacyjny I nno:	≤0,5iΔN
Znamionowe warunkowe prąd zwarciowy Inc:	6000A
Znamionowe warunkowe resztkowe zwarcie Obecny IΔC:	6000A
Czas trwania:	Natychmiastowe potknięcie ≤0,1 sekundy
Resztkowy bieżący zasięg:	0,5iΔN ~ iΔn
Elektro-mechaniczna wytrzymałość:	4000 cykli
Moment obrotowy:	2,0 nm
Terminal połączenia:	Zacisku zacisku zaciskowego z zaciskiem
Instalacja:	Montaż szyny 35 mm

Zasada działania

Zasada pracy wyłącznika prądu resztkowego 4p 63A /30mA opiera się na zasadzie indukcji elektromagnetycznej. Gdy prąd resztkowy w obwodzie przekroczy wartość ustaloną, zostanie wygenerowany strumień magnetyczny proporcjonalny do prądu resztkowego, a ten strumień spowoduje działanie mechanizmu uwalniania, dzięki czemu przerywnik szybko odciął obwód. Jednocześnie RCCB ma również funkcję ochrony przeciążenia i zwarcia, gdy prąd w obwodzie przekracza wartość znamionową, powoduje również działanie mechanizmu usuwania.

Główne funkcje

Projekt czterech kurinów: 4p oznacza, że wyłącznik ma cztery zaciski, zwykle stosowane w trójfazowych czterokierunkowych lub jednofazowych obwodach trójprzewodowych, zdolnych jednocześnie do odcięcia wszystkich prądów fazowych i zerowych (lub neutralnych).

Prąd o wysokiej znamionowej: prąd znamionowy 63A sprawia, że wyłącznik jest w stanie przenosić większe obciążenia, odpowiednie do ochrony urządzeń elektrycznych o dużej mocy.

Wrażliwe wykrywanie wycieków: Ustawienie prądu resztkowego 30 mA jest bardzo niskie, co może szybko wykryć niewielki wyciek w obwodzie i odciąć obwód na czas, aby zapewnić bezpieczeństwo personelu i sprzętu.

Bezpieczne i niezawodne: RCCB przyjmuje zaawansowane mechanizm uwalniania i materiały kontaktowe o doskonałych właściwościach elektrycznych i mechanicznych, które mogą zapewnić terminowe odcięcie obwodu w przypadku błędów, takich jak przeciążenie, zwarcie i wyciek w celu zapobiegania wypadkom.

Scenariusz aplikacji

4P 25A/30 mA RCCB jest szeroko stosowany w różnych sytuacjach wymagających ochrony elektrycznej, takich jak:

Budynki mieszkalne i komercyjne: Służy do ochrony sprzętu elektrycznego i bezpieczeństwa osobistego, zapobiegając wypadkom porażeniom i pożarom elektrycznym.

Linie produkcyjne przemysłowe: Służy do ochrony urządzeń elektrycznych, takich jak silniki, transformatory i inne urządzenia elektryczne z normalnej pracy, zapobiegając uszkodzeniu sprzętu i wyłączeniu z powodu wycieku, przeciążenia i innych powodów.

Obiekty publiczne: takie jak szpitale, szkoły, biblioteki i inne miejsca, używane do zapewnienia bezpiecznego działania sprzętu elektrycznego i bezpiecznego wykorzystania energii elektrycznej przez personel.
