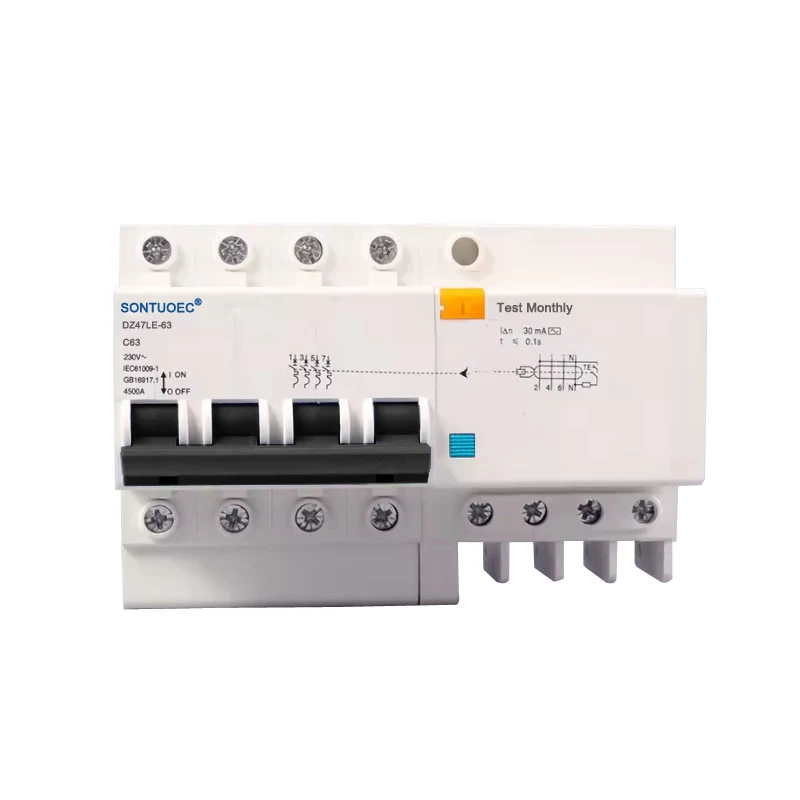

Typ prądu przemiennego 4P RCBO

Typ 4P RCBO AC to 4-biegunowy wyłącznik automatyczny, który łączy w sobie funkcję zabezpieczenia różnicowoprądowego i zabezpieczenia nadprądowego, specjalnie zaprojektowany do obwodów prądu przemiennego (AC). Może automatycznie odciąć zasilanie po wykryciu prądu resztkowego (tj. prądu upływowego) w obwodzie, aby zapobiec pożarom elektrycznym i wypadkom porażenia prądem elektrycznym. Jednocześnie posiada również funkcję zabezpieczenia nadprądowego, która może automatycznie odciąć zasilanie w przypadku przeciążenia lub zwarcia w obwodzie, aby chronić bezpieczeństwo obwodu i sprzętu.

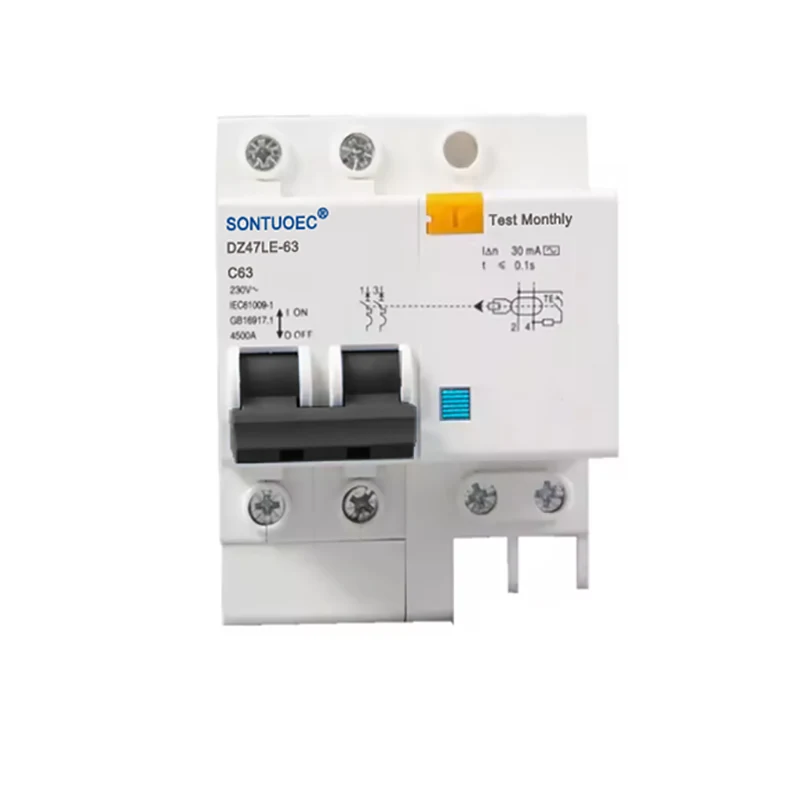

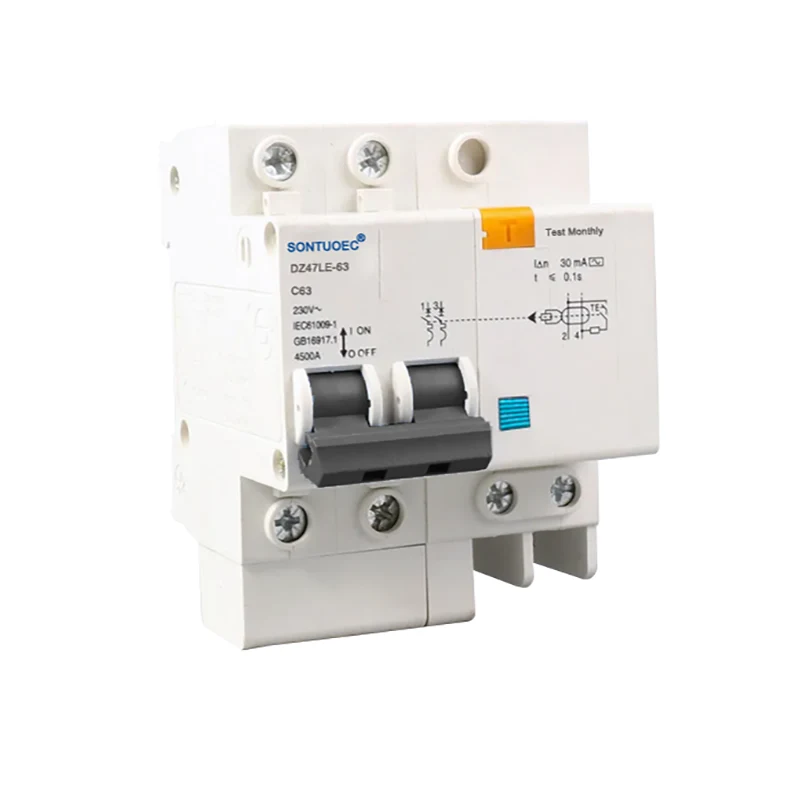

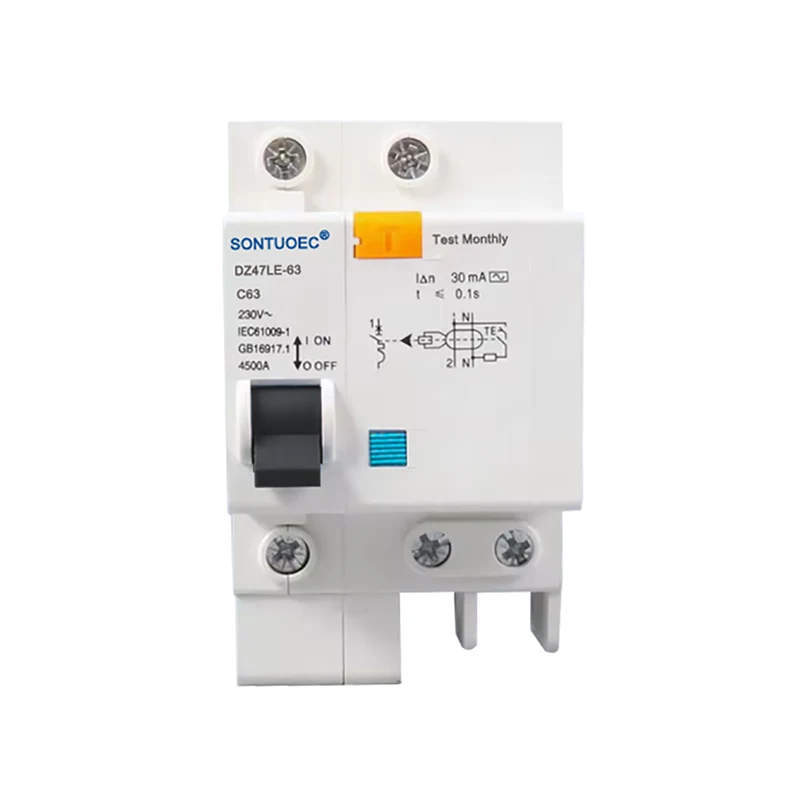

Model:DZ47LE-63

Wyślij zapytanie

Opis produktu

nazwa	Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym
cechy	zabezpieczenie przed przeciążeniem/zwarciem/wyciekiem
Polak nr	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Zdolność niszczenia	3kA, 4,5KA, 6KA
Prąd znamionowy (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Znamionowy prąd resztkowy:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Napięcie znamionowe (V)	240/415 V
instalacja	typu na szynę DIN
standard	IEC61009-1, GB16917-1
orzecznictwo	CE

Zasada działania

Zasada działania typu 4P RCBO AC opiera się na sumie wektorowej prądów i zasadach elektromagnetycznych. Kiedy prądy w obwodzie na przewodach ogniowym (L) i zerowym (N) nie są równe pod względem wielkości, suma wektorów prądów po stronie pierwotnej obwodu transformatora nie wynosi zero, co generuje indukowane napięcie w cewce strony wtórnej. To indukowane napięcie jest dodawane do przekaźnika elektromagnetycznego, generując prąd wzbudzenia, który wytwarza siłę odwrotnego rozmagnesowania. Kiedy prąd zwarciowy osiągnie wartość prądu roboczego RCBO, ta siła odwrotnego rozmagnesowania spowoduje odłączenie twornika wewnątrz przekaźnika elektromagnetycznego od jarzma, popychając mechanizm operacyjny do działania i odcinając obwód prądu zwarciowego.

Elektroniczny wyłącznik różnicowoprądowy serii DZ47LE-63 jest odpowiedni dla jednofazowego obwodu mieszkaniowego o częstotliwości AC 50 Hz/60 Hz, napięciu znamionowym 230 V i prądzie znamionowym 6 A ~ 63 A; 400 V dla obwodu trójfazowego AC 50 Hz/60 Hz. Może chronić obwód przed przeciążeniem i zwarciem. Produkt ten ma zalety małej objętości, dużej zdolności wyłączania, przewód pod napięciem i linia zerowa są odcinane w tym samym czasie, chroniąc również osobę przed porażeniem prądem upływowym w przypadku przewodu przeciwpożarowego i linii zerowej podłączonych odwrotnie.

Jest zgodny z normą IEC61009-1, GB16917.1.

Funkcja:

1).Zapewnia ochronę przed porażeniem prądem, zwarciem doziemnym, prądem upływowym;

2).Zapewnia ochronę przed przeciążeniem, zwarciem i przepięciem;

3). Mała objętość, wysoka zdolność łamania; przewód pod napięciem i linia zerowa są odcinane w tym samym czasie;

4). Mały rozmiar i waga, łatwa instalacja i okablowanie, wysoka i trwała wydajność

5). Zabezpieczają przed nieprawidłowym działaniem spowodowanym chwilowym napięciem i chwilowym prądem.

Funkcje i zalety

Wielofunkcyjna ochrona: Typ 4P RCBO AC łączy w sobie ochronę przed prądem resztkowym i zabezpieczenie nadprądowe, aby zapewnić kompleksową ochronę obwodów i sprzętu.

Wysoka czułość: Bardzo czuła ochrona przed nagłym załączeniem lub powolnym wzrostem resztkowego sinusoidalnego prądu przemiennego zapewnia odsprzężenie.

Szeroki zakres zastosowań: Nadaje się do obwodów prądu przemiennego w domowych, przemysłowych i komercyjnych systemach dystrybucji energii, szczególnie do okablowania „jeden ogień, jeden, zero”.

Łatwy w montażu i konserwacji: rozsądny projekt konstrukcyjny, łatwy w montażu, a jednocześnie łatwy w przeprowadzaniu konserwacji i remontów.

Scenariusze zastosowań

Typ 4P RCBO AC jest szeroko stosowany do ochrony obwodów prądu przemiennego w domach, biurach, obiektach komercyjnych i obiektach przemysłowych. Jest szczególnie odpowiedni do zastosowań wymagających ochrony przewodów przeciwpożarowych i zerowych, takich jak obwody oświetleniowe, obwody gniazd i ochrona sprzętu, takiego jak silniki.
