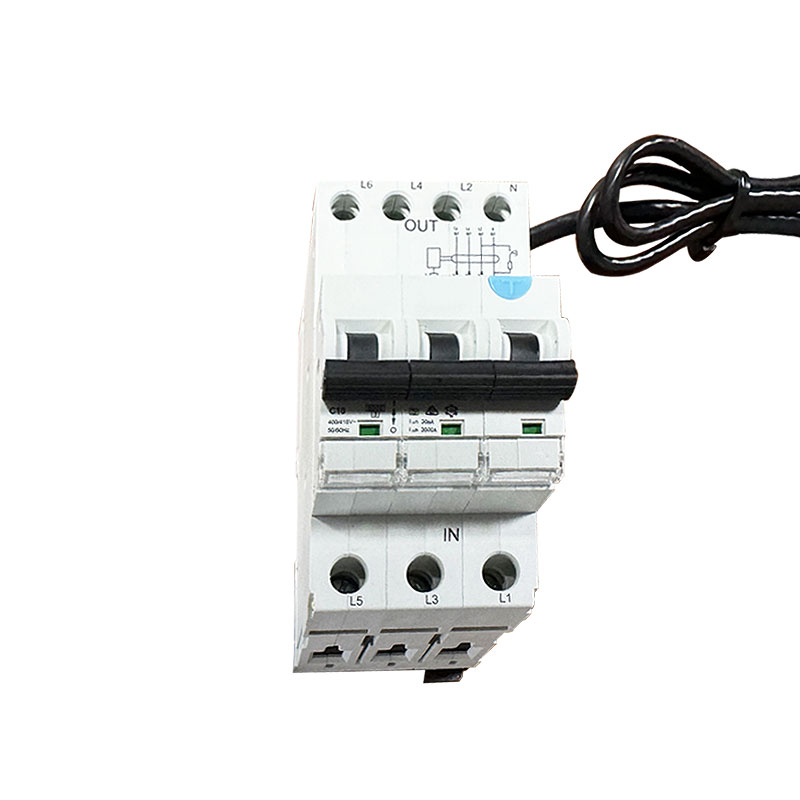

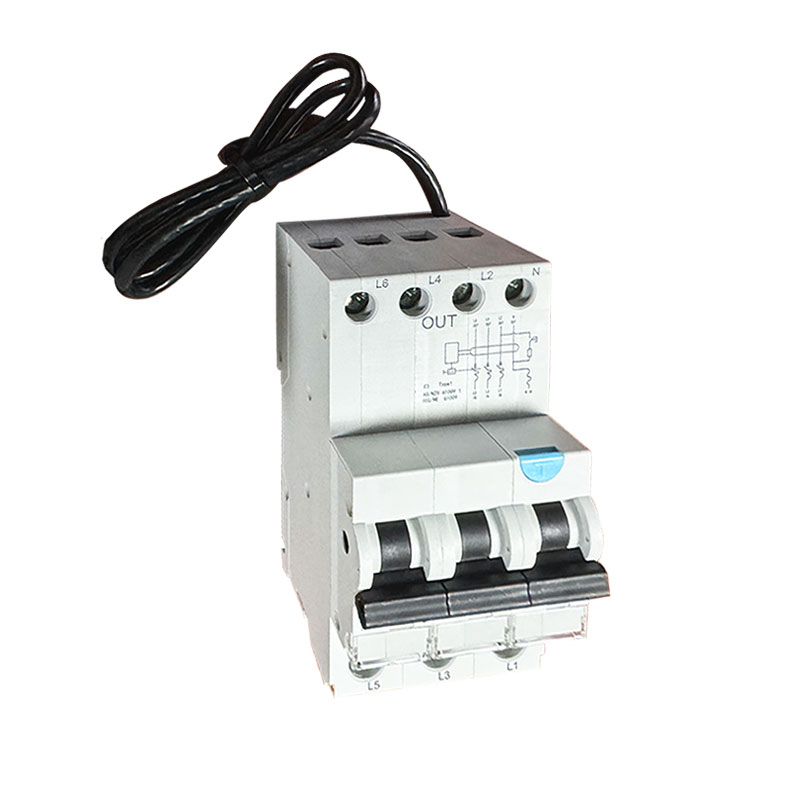

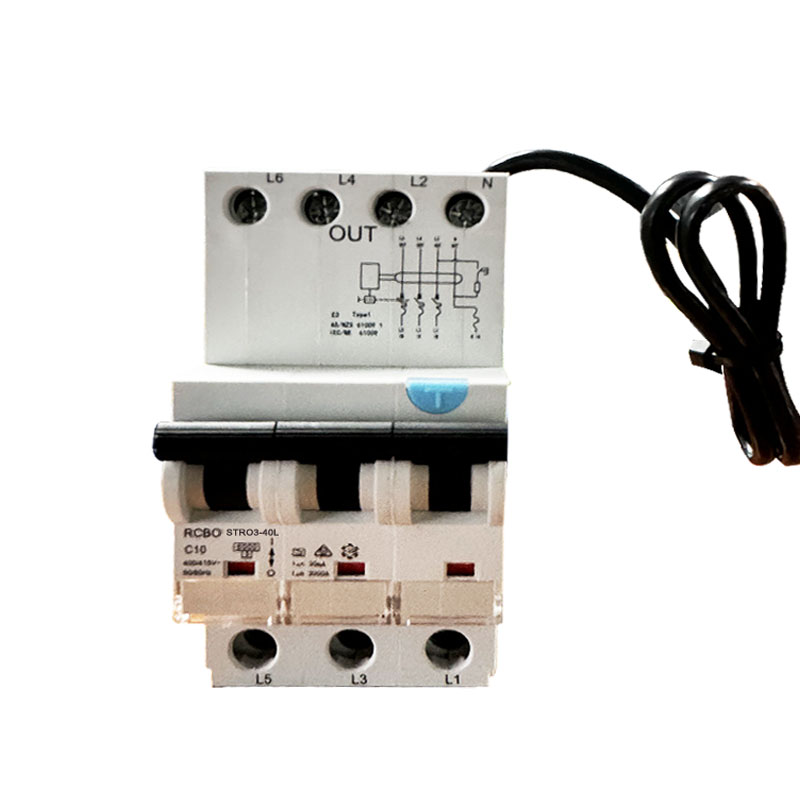

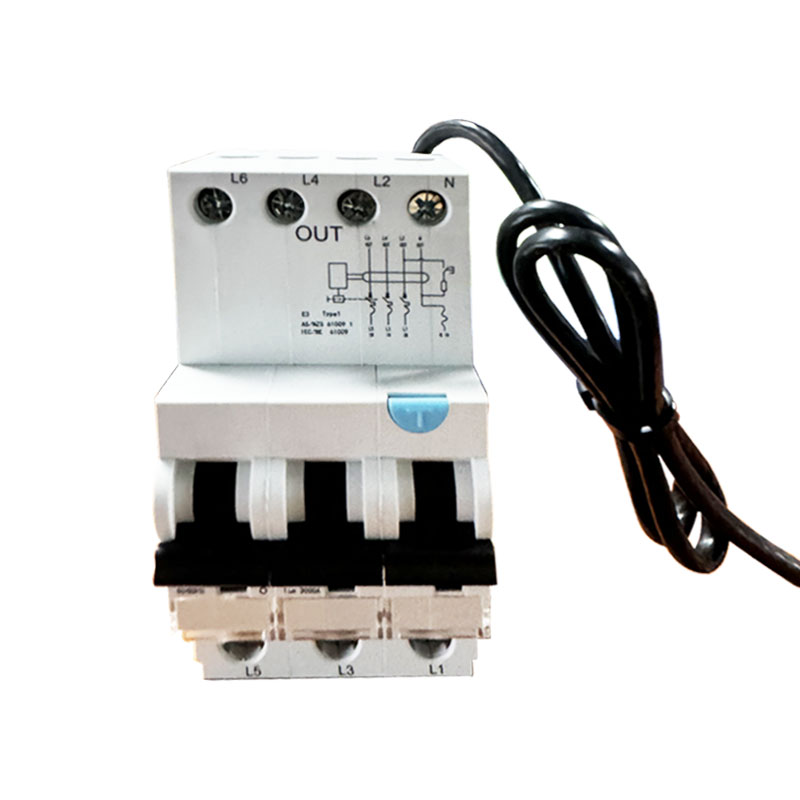

Wyłącznik ochronny upływowy 6ka 3p+N typu a (AC) RCBO z kablem

SONTUOEC jest jednym z chińskich dostawców/producentów specjalizujących się w produkcji różnych małych urządzeń elektrycznych. Wyłącznik ochronny upływowy 6ka 3P+N typu RCBO typu (AC) z kablem jest używany głównie w systemie dystrybucji niskiego napięcia prądu przemiennego 50 Hz (60 Hz), napięciu znamionowym 110/220 V, 120/240 V, prądzie znamionowym od 6 A do 40 A. RCBO STRO3-40L jest równy funkcji MCB+RCD; Służy do ochrony przed porażeniem prądem elektrycznym i pośredniej ochrony przed dotykiem człowieka, ochrony sprzętu elektrycznego, gdy ciało ludzkie dotyka prądu lub prądu upływowego sieci elektrycznej przekracza określoną wartość, a także ochrony przed przeciążeniem i zwarciem.

Model:STRO3-40L

Wyślij zapytanie

Opis produktu

Dane techniczne:

Sandarda

IEC/EN61009-1

Funkcje elektryczne

Typ(fala w formie wykrytego upływu doziemnego)

Elektromagnetyczne wpisz

Prąd znamionowy In

A, AC

Polacy

(1P+N)

Napięcie znamionowe

110/220,120 V

Prąd znamionowy:

6,10,16,20,25,32,40A

Czułość znamionowa I△n

0,01, 0,03, 0,1

Napięcie izolacji Ui

500

Znamionowe wytwarzanie pozostałości i

500

zdolność zrywania I△m

Prąd zwarciowy I△c

6000

Bezpiecznik SCPD

6000, 10000A

BitmapBitmapBitmapBitmapa

Częstotliwość znamionowa

50/60

Stopień zanieczyszczenia

Cechy mechaniczne

Elektryczne życie

4000

Żywotność mechaniczna

4000

Stopień ochrony

IP20

Temperatura otoczenia

°C

-5 ~ +40 (Specjalne zastosowania, patrz korekta kompensacji temperatury)

(przy średniej dziennej ≤35°C)

Temperatura przechowywania

°C

-25~+70

Instalacja

Terminal typ połączenia

Kabel/typ U szyna zbiorcza/szyna zbiorcza typu kołkowego

Rozmiar zacisku góra/dół dla kabla

mm²

AWG

18-5

Rozmiar terminala góra/dół dla szynoprzewód

mm²

AWG

18-5

Moment dokręcania

N^*m

W-funtach

Montowanie

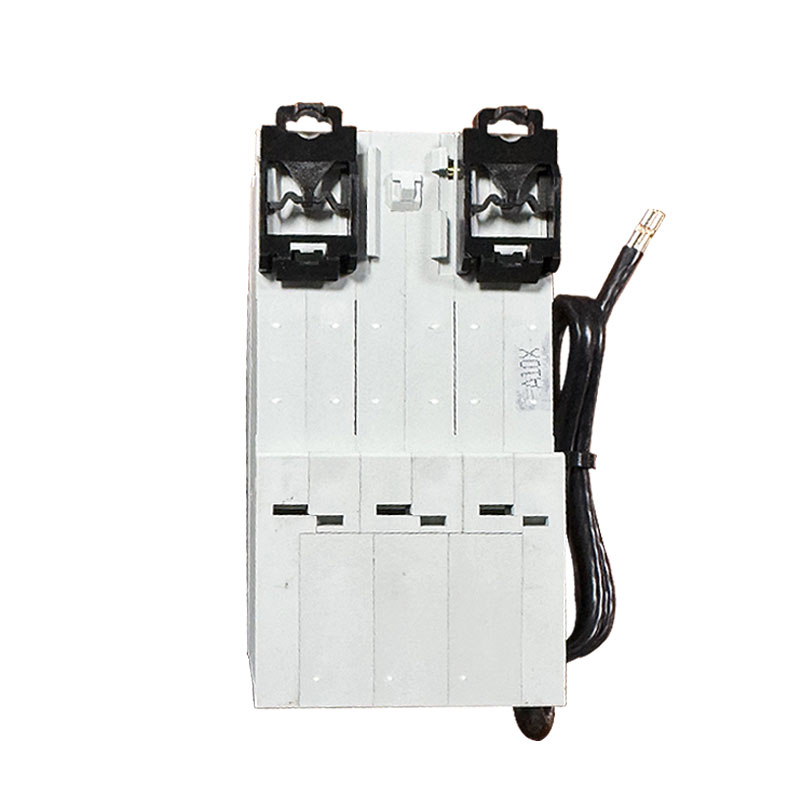

Włączone Szyna DIN EN 60715 (35 mm) za pomocą szybkiego zatrzasku

Połączenie

Od góra i dół

Główne cechy i funkcje

Zabezpieczenie przed prądem różnicowym: Gdy prąd różnicowy (tj. prąd upływowy) w obwodzie osiągnie ustaloną wartość, RCBO jest w stanie szybko zadziałać i odciąć obwód, zapobiegając w ten sposób wypadkom porażenia prądem elektrycznym i pożarom elektrycznym.

Zabezpieczenie przed przeciążeniem: Gdy prąd w obwodzie przekracza prąd znamionowy RCBO, jest on w stanie odciąć obwód w określonym czasie, zapobiegając w ten sposób uszkodzeniu obwodu lub wypadkom pożarowym spowodowanym przeciążeniem.

Zabezpieczenie przed zwarciem: Gdy w obwodzie wystąpi zwarcie, RCBO może szybko działać, aby odciąć prąd zwarciowy i chronić bezpieczeństwo obwodu i sprzętu.

Charakterystyka wyzwalania typu B: Jak wspomniano powyżej, wyłączniki różnicowoprądowe typu B są szczególnie odpowiednie dla obciążeń, które nie są wrażliwe na chwilowe przeciążenia, ale wrażliwe na długotrwałe przeciążenia.

Scenariusze zastosowań

Wyłącznik różnicowoprądowy typu 6ka 3p+N typu RCBO z kablem jest szeroko stosowany w miejscach, w których wymagane są różnorodne funkcje zabezpieczające obwody, szczególnie w obwodach wykorzystujących obciążenia o specjalnych wymaganiach dotyczących charakterystyki przeciążenia. Przykład:

Budynki mieszkalne i komercyjne: stosowane do ochrony obwodów oświetleniowych, obwodów gniazdek itp. w celu zapewnienia bezpieczeństwa osób i sprzętu.

Miejsca przemysłowe: do ochrony różnych urządzeń przemysłowych, takich jak grzejniki oporowe, lampy żarowe itp., aby zapobiec uszkodzeniu sprzętu lub wypadkom pożarowym spowodowanym przeciążeniem lub wyciekiem.

Rolnictwo i ogrodnictwo: stosowane do ochrony sprzętu rolniczego, takiego jak szklarnie, systemy nawadniające itp., w celu zapewnienia normalnej pracy sprzętu i bezpieczeństwa personelu.

Środki ostrożności i konserwacja

Prawidłowy dobór prądu znamionowego: Wybierając wyłącznik różnicowoprądowy 6ka 3p+N typu RCBO typu a (AC) z kablem, należy wybrać odpowiednią wartość prądu znamionowego w oparciu o prąd znamionowy i charakterystykę obciążenia.

Okresowa kontrola i konserwacja: Okresowo sprawdzaj i konserwuj RCBO, aby upewnić się, że działa niezawodnie, jest bezpiecznie okablowany i jest wolny od uszkodzeń lub korozji.

Unikaj nieprawidłowego działania: Podczas instalacji i użytkowania należy zachować ostrożność, aby uniknąć instalowania RCBO w środowisku podatnym na zakłócenia, aby zapobiec jego fałszywemu działaniu.

Terminowe usuwanie usterek: W przypadku awarii lub działania RCBO należy zidentyfikować przyczynę i rozwiązać problem na czas, aby zapewnić bezpieczne działanie obwodu.
