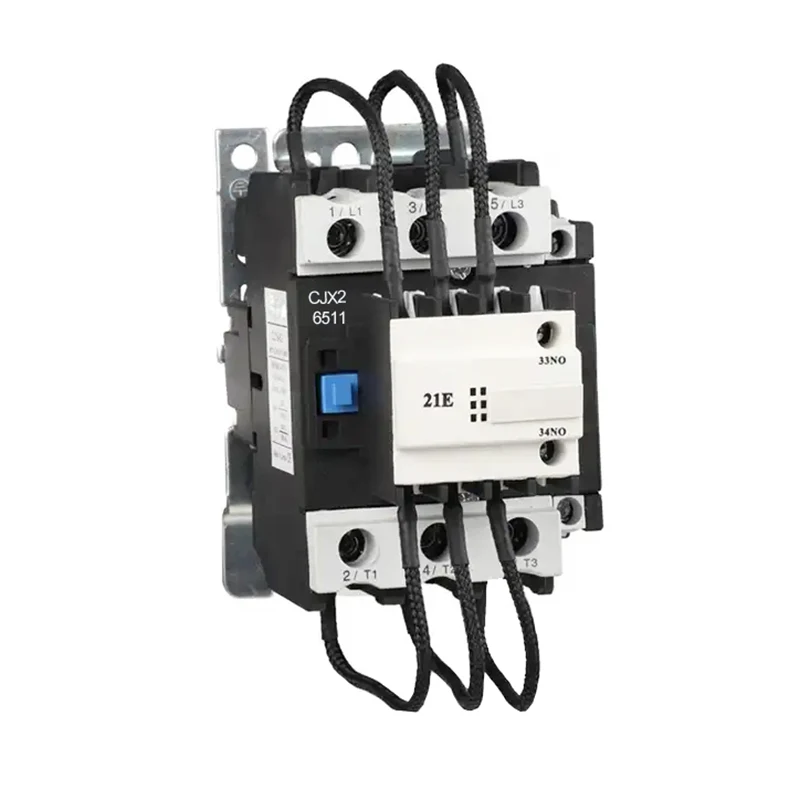

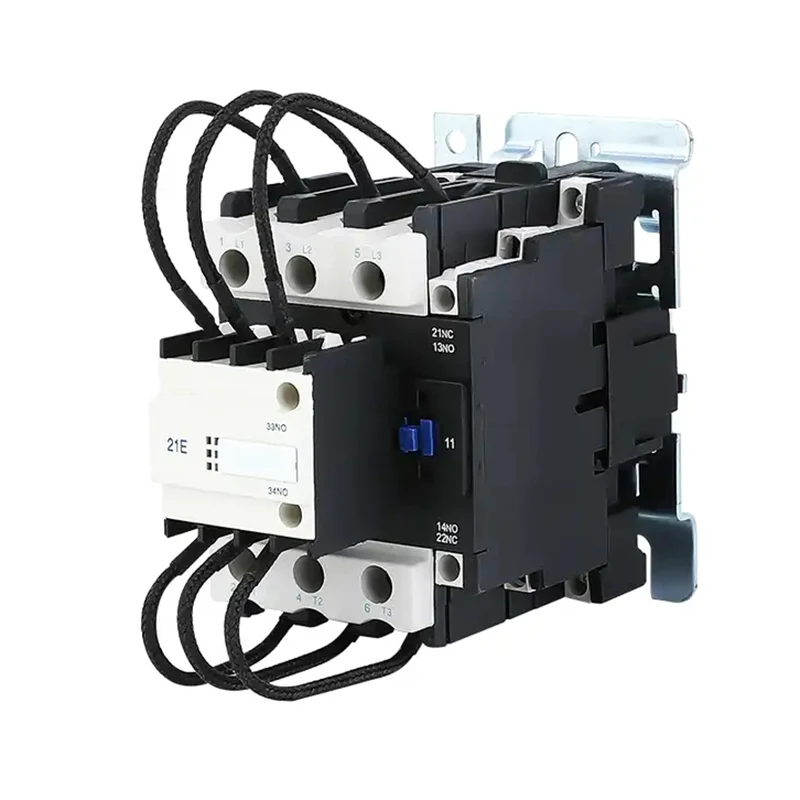

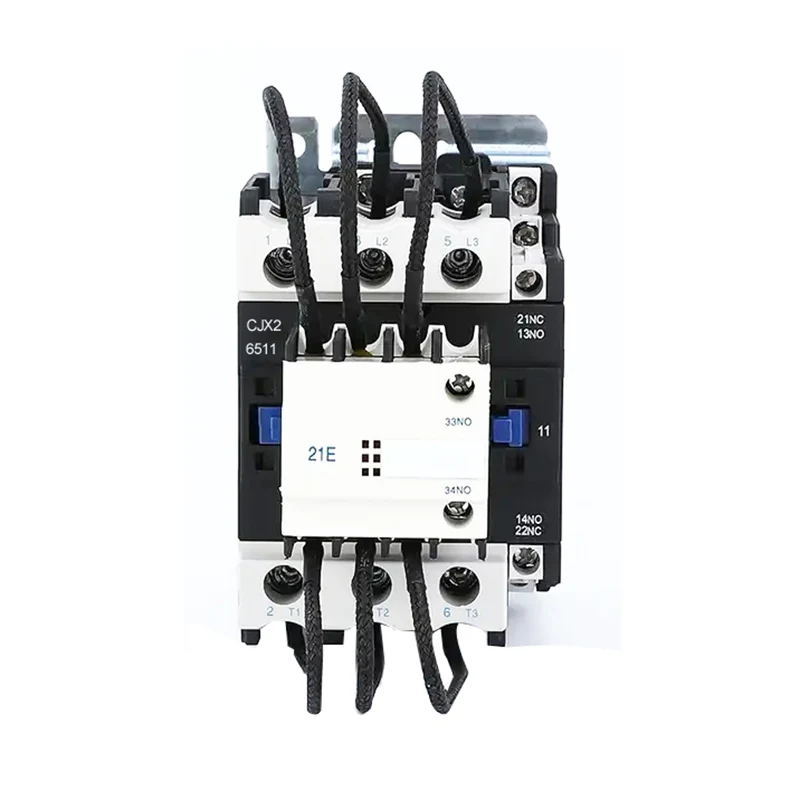

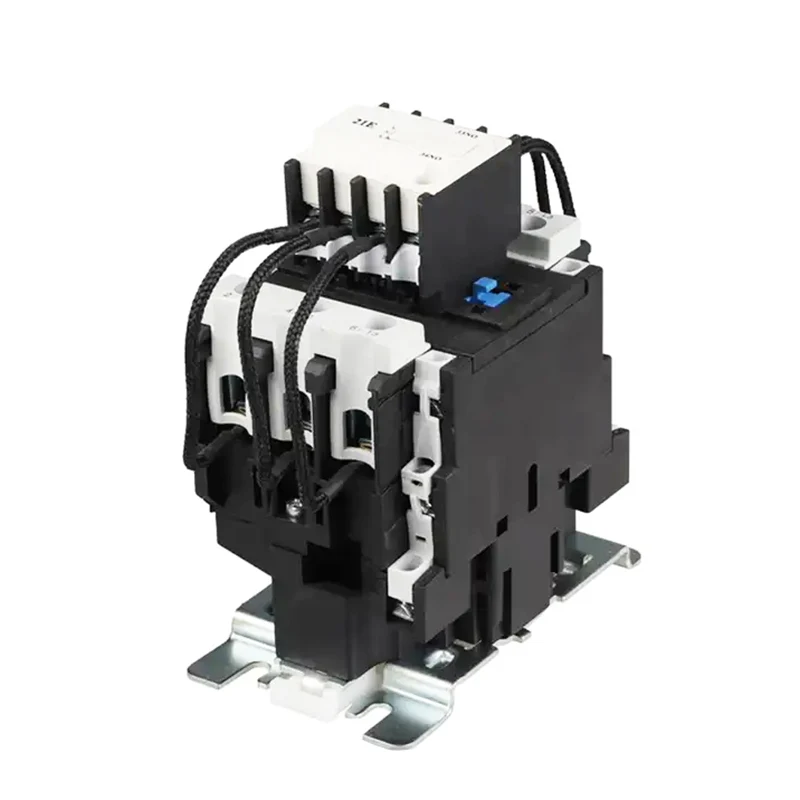

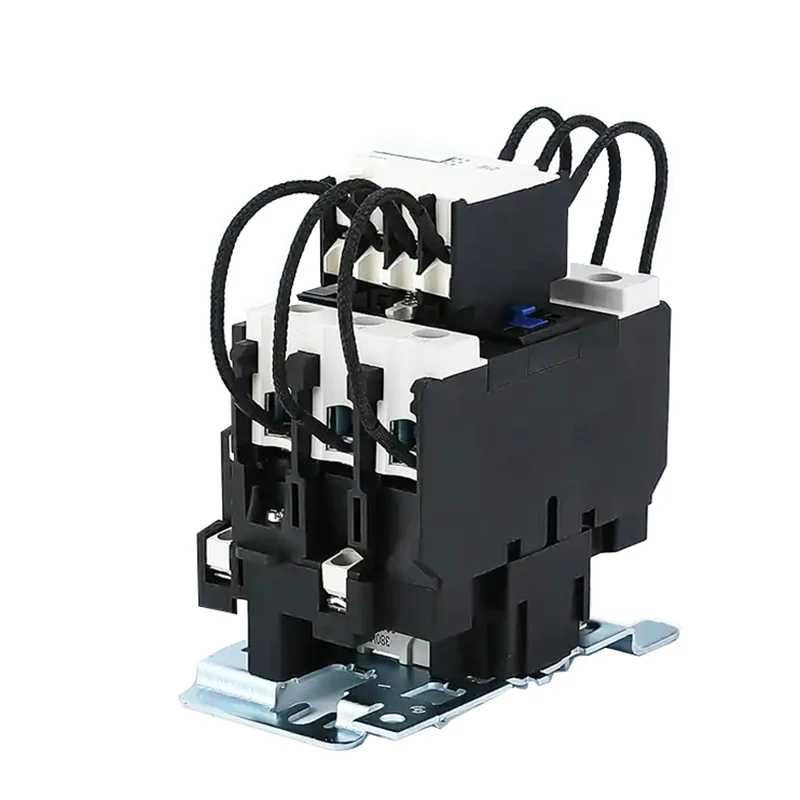

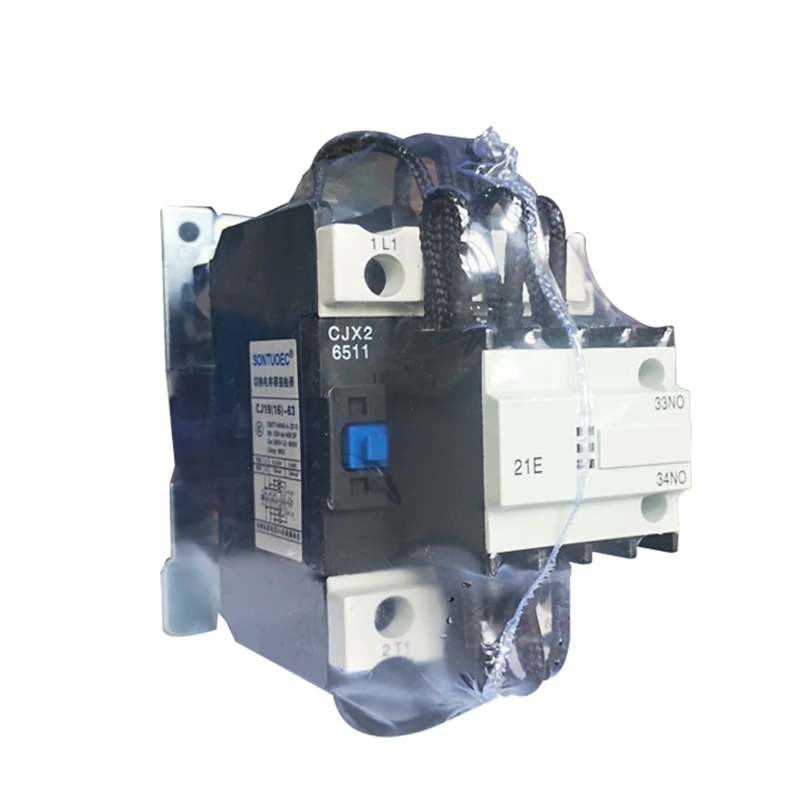

AC Magnetyczny stycznik

Składy kondensatora SCJ19 Rodzaj kondensatora jest używany w sieci zasilającej AC 50 Hz lub 60 Hz, do 380 V, do obsługi lub przełączania urządzenia sterującego kondensatorem LV w obwodzie mocy reaktywnej LV. Dzięki urządzeniu antysury, może zmniejszyć wpływ wzrostu zamykania i zapobiegać przeciążeniu jako łamanie.

Zasada działania

Zasada działania stycznika magnetycznego AC oparta jest na indukcji elektromagnetycznej i sile magnetycznej. Gdy cewka jest energetyzowana, pole generowane magnetyczne przyciąga żelazny rdzeń i zamyka styki, otwierając obwód. Gdy cewka jest odłączona, pole magnetyczne znika, żelazny rdzeń resetuje się pod działaniem sprężyny, kontakt jest zepsuty, a obwód odłączany. W ten sposób stycznik magnetyczny prądu przemiennego realizuje kontrolę obwodu prądu przemiennego.

Struktura i skład

Stylet magnetyczny AC składa się głównie z następujących części:

Układ elektromagnetyczny: zawiera komponenty takie jak cewka, rdzeń i twornik, które są kluczowymi częściami generowania pola magnetycznego i działania magnetycznego.

System kontaktowy: Zawiera główny kontakt i kontakt pomocniczy, które są używane do włączania i wyłączania obwodu. Główne kontakty są zwykle używane do przenoszenia większych prądów, podczas gdy kontakty pomocnicze są używane do realizacji różnych funkcji kontrolnych.

Urządzenie do gaszenia łuku: używane do gaszenia łuku po odłączeniu kontaktu, uniemożliwiając uszkodzenie kontaktu łuku.

Inne komponenty: takie jak sprężyny, wsporniki, obudowy itp. Służą do naprawy i obsługi komponentów, aby zapewnić normalne działanie stycznika.

Cechy struktury

1. Styczysta zmontowany z bieżącą ograniczoną rezystancją, zdolną do ograniczenia wzrostu przełączania według dopuszczalnej wartości.

2. Stycznik ma bezpośrednio działanie struktury podwójnej przełomu, mechanizm działający jest zwinny, łatwy do sprawdzenia ręcznie, kompaktowy strukturvenient w celu zastąpienia styków.

3. Blok terminacyjny chroniony przez pokrywę, bezpieczną i niezawodną.

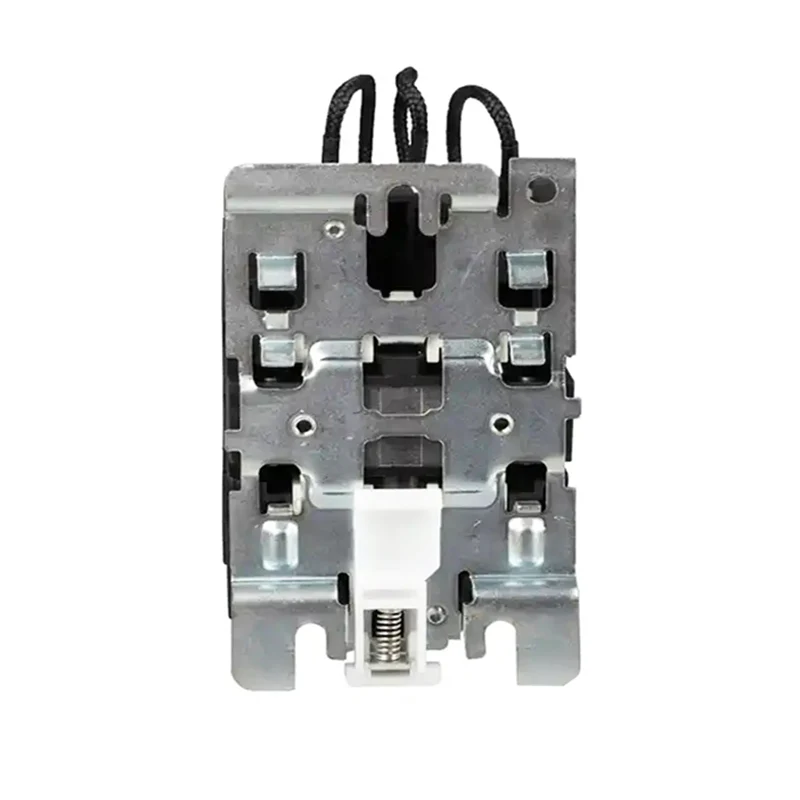

4. Można jest zamontować śrubami lub na standardowej szynie 35/75 mm.

Warunki pracy i instalacji

(1) Temperatura otoczenia: -5 ℃- +40 ℃, średnia temperatura nie powinna być powyżej +35 ℃ w ciągu 24 godzin.

(2) Warunki atmosferyczne: atmosfera wilgotność otoczenia poniżej 50%, gdy +40 ℃. Wilgotność otoczenia może być wyższa w niższej temperaturze. W najtrudniejszym miesiącu średnia najniższa temperatura + 25 ℃ dla średniej przy maksymalnej wilgotności względnej wynosi 90%, a biorąc pod uwagę zmianę temperatury i ma miejsce, ponieważ produkt na powierzchni żelu.

(3) Wysokość nie wyższa niż 2000 m podczas instalacji.

(4) Klasa zanieczyszczenia: 3 klasa

(5) Klasa instalacji: III

(6) Warunek instalacji: powierzchnia montażowa i nachylenie płaszczyzny pionowej to nie więcej niż ± 5 ° i nie ma znaczącego wpływu i wibracji, wstrząsając miejscem.

Główne funkcje

Niezawodna praca: Stalator magnetyczny AC jest wykonany z wysokiej jakości materiałów i zaawansowanego procesu produkcyjnego, który ma wysoką niezawodność i stabilność.

Długa żywotność: system kontaktowy jest wykonany z materiałów odpornych na zużycie, które mogą wytrzymać duże wstrząsy prądu i napięcia, przedłużając żywotność.

Łatwy w utrzymaniu: struktura jest rozsądnie zaprojektowana, łatwa do demontażu i naprawy, zmniejszając koszty konserwacji.

Różne specyfikacje: Aby zaspokoić potrzeby różnych użytkowników, kontakt magnetyczny AC ma różnorodne specyfikacje i modele do wyboru, w tym różne poziomy prądu, poziomy napięcia i konfiguracje kontaktu pomocniczego.
