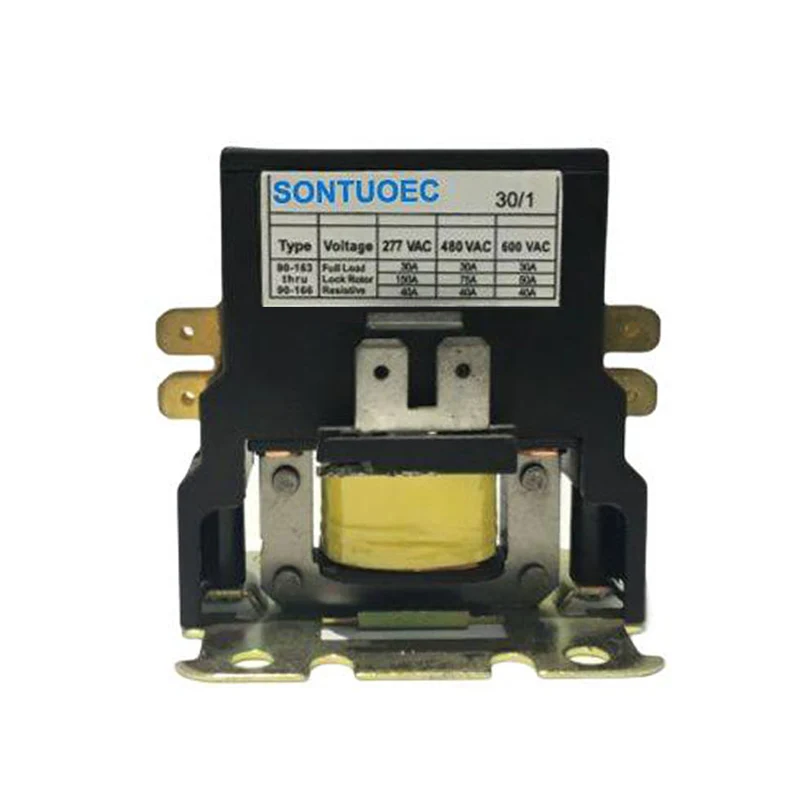

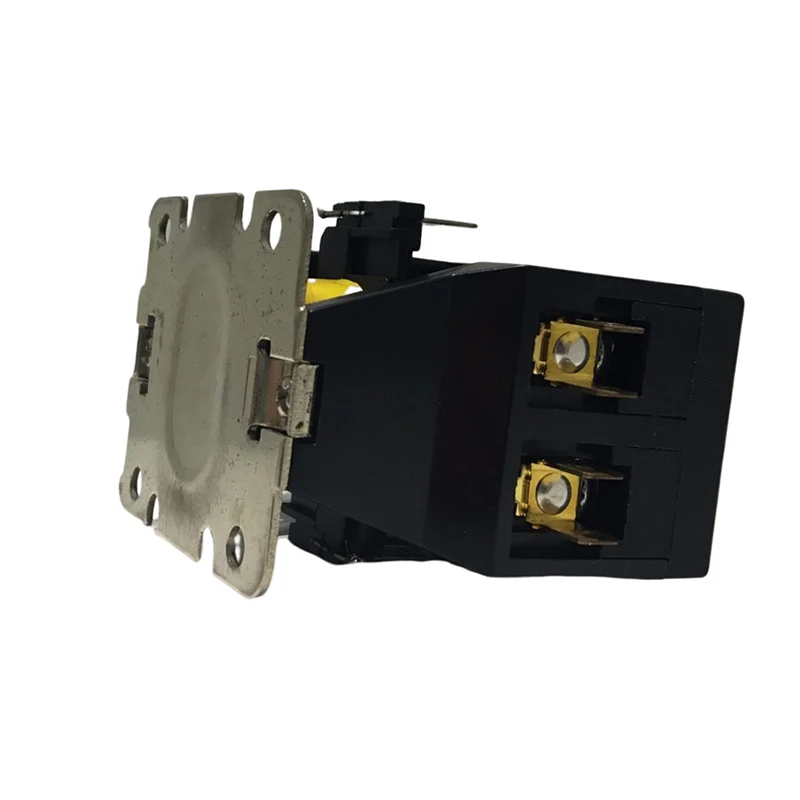

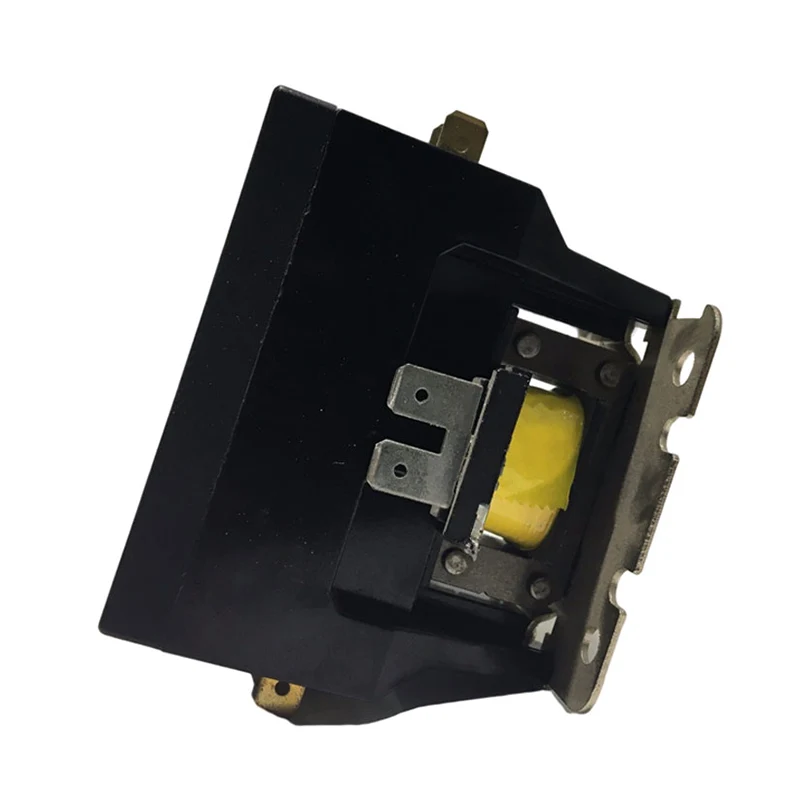

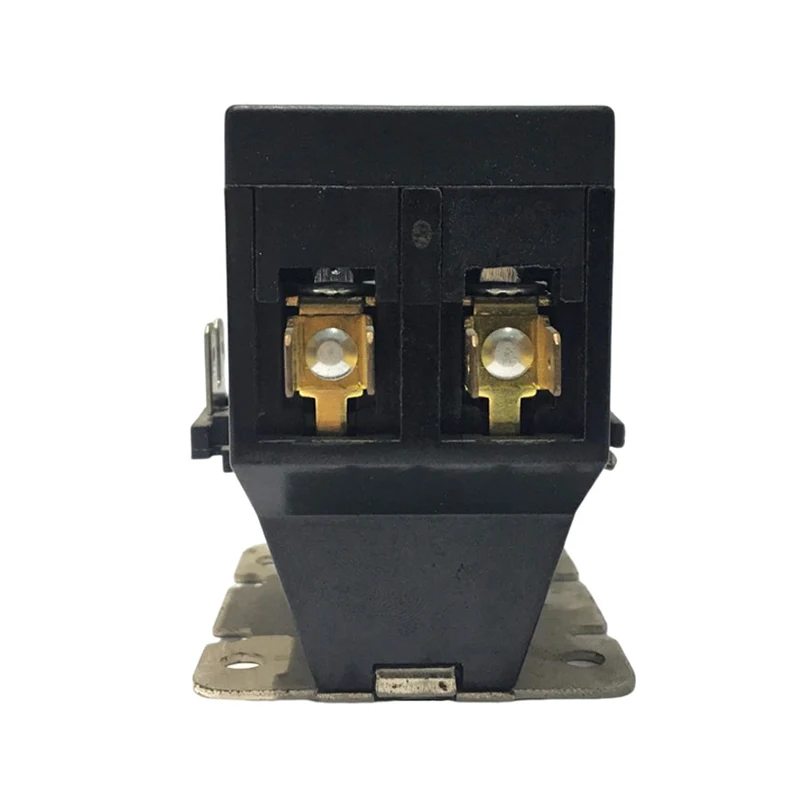

Klimatyzacja Stactor AC

Styczniki prądu przemiennego klimatyzacji to określony cel STYCJA prądu przemiennego są przeznaczone do stosowania w chłodnictwie, klimatyzacji i systemach ogrzewania elektrycznego. Połączenia zasilania można wykonać za pomocą zacisków śrubowych z szybkimi podłączami lub zaciskami za pomocą szybkich połączeń

Wyślij zapytanie

Opis produktu

Model nr	Pełne obciążenie	Wzmacniacze rezystancyjne (a)	Nie.	Napięcie cewki ( V)	Napięcie linii (v)	Max HP		-
Model nr	Wzmacniacze (a)	Wzmacniacze rezystancyjne (a)	Nie.	50/60 Hz	Napięcie linii (v)	Woltaż (V)	Pojedynczy Faza	Trzy Faza
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Materiał izolacyjny	Blok kontaktowy i przewoźnik są wysokiej jakości żywica termoutwardzalna klasy elektrycznej
Zakres temperatur	-40 ° F do 150 ° F; -5-+40
Życie mechaniczne (bez obciążenia)	Zgoda ze standardem specyfikacji UL i ARI
Życie elektryczne	Zgodne ze specyfikacjami UL i ARI Standard
Waga (przybliżona)	9.25 uncji
Częstotliwość cewek	50/60 Hz
Izolacja cewki	Klasa B (130ºC)
Zakończenie	Złącze ciśnienia i podwójne 1/4 q.c
Działać	85% nominalnej kolekcji cewki; 110% maksymalnie sejf działać
Cykl pracy	Ciągły

Struktura i cechy

Struktura:

Układ elektromagnetyczny: zawiera komponenty takie jak cewki, rdzenie itp., Które są używane do generowania strumienia magnetycznego do napędzania otwierania i zamknięcia systemu kontaktowego.

System kontaktu: obejmuje kontakt główny i kontakt pomocniczy. Główny kontakt służy do przenoszenia prądu znamionowego systemu klimatyzacji, podczas gdy kontakt pomocniczy służy do realizacji transmisji i sprzężenia zwrotnego sygnału sterującego.

Urządzenie do gaszenia łuku: używane do gaszenia łuku wygenerowanego, gdy kontakt zostanie odłączony w celu ochrony kontaktu przed uszkodzeniem.

Urządzenie do rozpraszania skorupy i ciepła: Służy do ochrony wewnętrznych komponentów przed środowiskiem zewnętrznym i zapewnienia niezbędnej funkcji rozpraszania ciepła.

Cechy:

Specjalizacja: Zaprojektowany dla systemów klimatyzacji w celu zaspokojenia potrzeb systemów klimatyzacji do kontroli elektrycznej.

Niezawodność: System kontaktowy jest wykonany z wysokiej jakości materiałów o dobrej przewodności elektrycznej i odporności na ścieranie, aby zapewnić długoterminowe stabilne działanie.

Bezpieczeństwo: Wyposażone w idealne urządzenie gaśnicze, skutecznie zapobiegając uszkodzeniu ARC kontaktów i otaczającego środowiska.

Kompatybilność: Kompatybilna z szeroką gamą systemów klimatyzacji i systemami sterowania elektrycznego, wygodne do instalacji i uruchomienia.

Zasada pracy

Gdy cewka stycznika prądu przemiennego 2P jest zasilana, żelazny rdzeń staje się magnetyczny i przyciąga system kontaktowy do zamknięcia, łącząc system klimatyzacji z źródłem zasilania. Gdy cewka jest odłączona, żelazny rdzeń traci swój magnetyzm, a układ kontaktowy zostanie oddzielony przez działanie sprężyny, odłączając w ten sposób system klimatyzacji od źródła zasilania. W ten sposób stycznik może zrealizować zdalne sterowanie systemem klimatyzacji.
