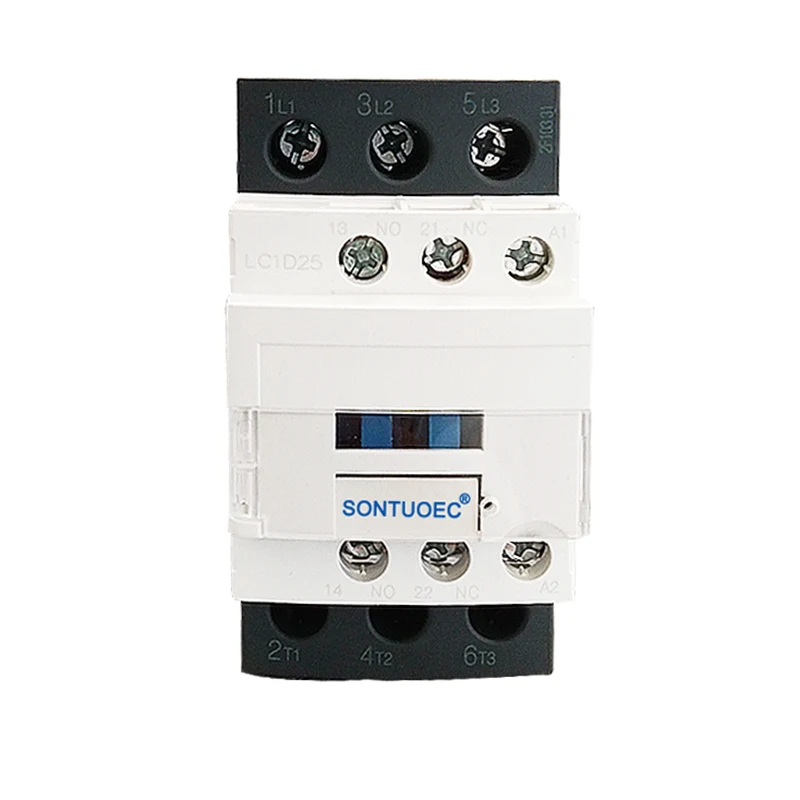

CJX2 3P 25A STÓŁKA AC

CJX2 3P 25A STOCY AC jest odpowiedni do łączenia i rozbijania obwodów na duże odległości, a także do częstego uruchamiania i kontroli silników AC. Ponadto można go stosować z odpowiednimi przekaźnikami termicznymi w celu utworzenia rozruszników elektromagnetycznych w celu ochrony obwodów, w których mogą wystąpić przeciążenia operacyjne.

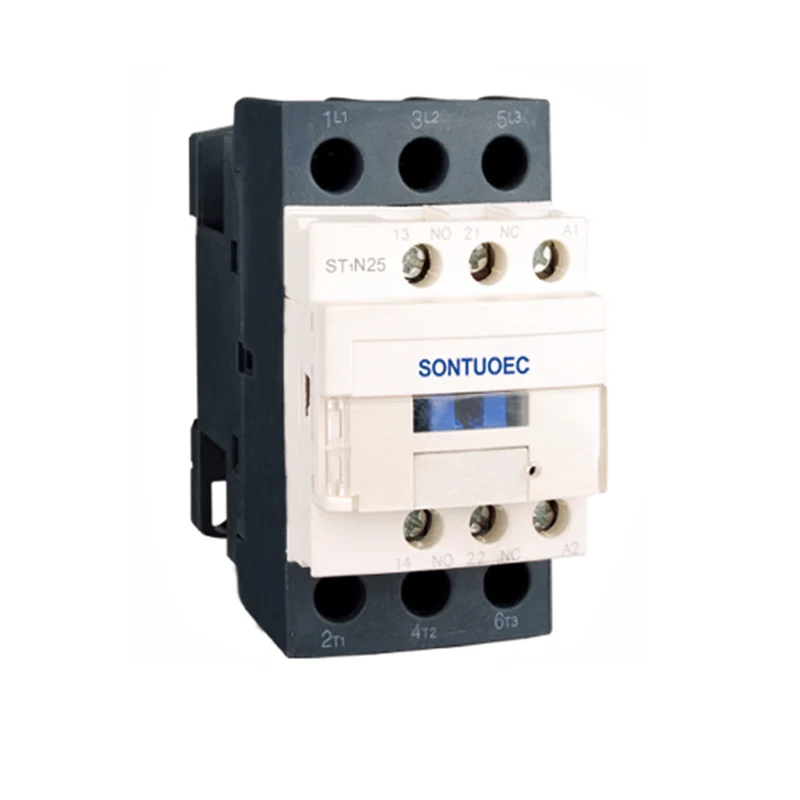

Model:ST1N

Wyślij zapytanie

Opis produktu

Typ		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Znamionowy prąd roboczy (a)	AC3	9	12	18	25	32	40	50	65	80	95
Znamionowy prąd roboczy (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Oceny siły standardowej 3-fazy Motors 50/60 Hz Incategory AC-3	220/230 V.	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V.	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V.	4	5.5	9	11	15	22	25	37	45	45
	500 V.	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V.	5.5	7.5	10	15	18.5	30	33	37	45	55
Znamionowy prąd cieplny (a)		20	20	32	40	50	60	80	80	125	125
Życie elektryczne	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Życie elektryczne	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Życie mechaniczne (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Liczba kontaktów	3p+no					3p+NC+NO
Liczba kontaktów	3p+NC					3p+NC+NO

Cechy strukturalne

Projekt ochrony: CJX2 3P 25A Scolor AC przyjmuje strukturę ochronną, która charakteryzuje się małą objętością, lekką wagą, niskim zużyciem energii i długą żywotnością.

Struktura działania bezpośredniego działania: jego struktura działania jest bezpośrednio działająca, a kontakty są podwójnie przełomowe, co poprawia niezawodność i bezpieczeństwo kontaktu.

Pomocnicza grupa kontaktowa typu blokowego: Pomocnicza grupa kontaktowa, głowica opóźnienia powietrza, mechanizm mechaniczny i inne komponenty można dodać zgodnie z potrzebami użytkownika w celu utworzenia kontaktu z opóźnieniem, odwracalnym kontaktem, startującym Star-Delta i innych pochodnych serii.

Parametry techniczne

Główne parametry techniczne stycznika AC serii CJX2 (ST1N) obejmują:

Napięcie znamionowe: w tym 36 V, 110 V, 127 V, 220 V, 380 V i inne poziomy, aby zaspokoić potrzeby różnych systemów zasilania.

Prąd znamionowy: Zgodnie z różnymi modelami oceniany prąd waha się od 9a do 95A.

Napięcie cewki: Napięcie cewki AC obejmuje 24 V, 36 V, 48 V, 110 V, 220 V, 380 V itp. Napięcie cewki DC obejmuje 12 V, 24 V, 48V, 110 V, 220 V, itp.

Życie mechaniczne i elektryczne: Życie mechaniczne może wynosić nawet miliony razy, a żywotność elektryczna jest również stosunkowo wysoka, co zapewnia długoterminowe stabilne działanie stycznika.

Instalacja i konserwacja

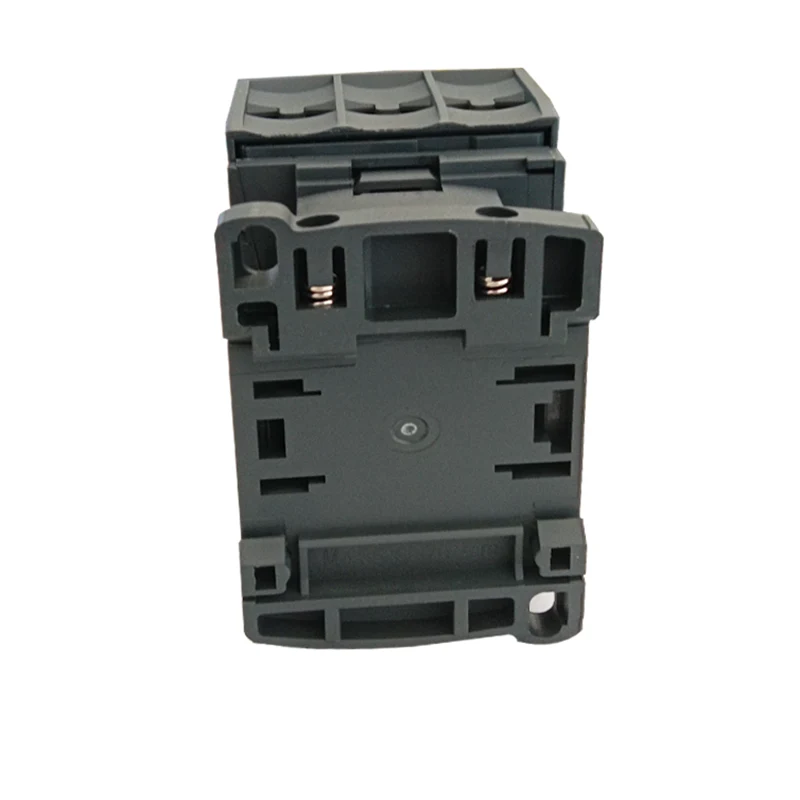

Instalacja: Styczniki prądu przemiennego typu CJX2 można zamontować z dwiema śrubami lub 35 mm (lub 75 mm) szyną prowadzącą, co jest wygodne i szybkie. Odpowiednie dane techniczne należy sprawdzić przed instalacją, aby zapewnić zgodność z warunkami instalacji.

Konserwacja: Wszystkie części produktu powinny być regularnie sprawdzane podczas użytkowania, wymagając, aby ruchowe części nie były zablokowane, a łączniki nie są luźne. Jeśli wystąpią jakiekolwiek szkody, należy je wymienić na czas, aby zapewnić normalne działanie stycznika.

CJX2 3P 25A AC Contactor
