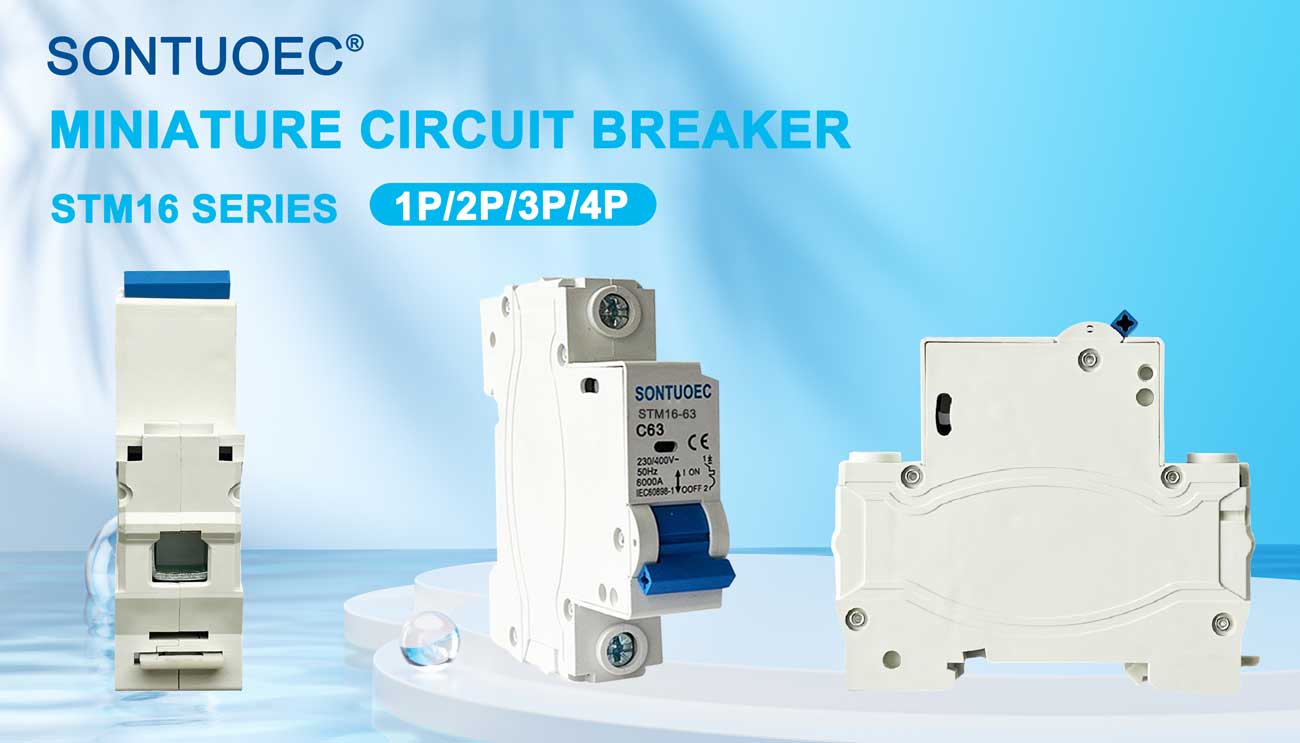

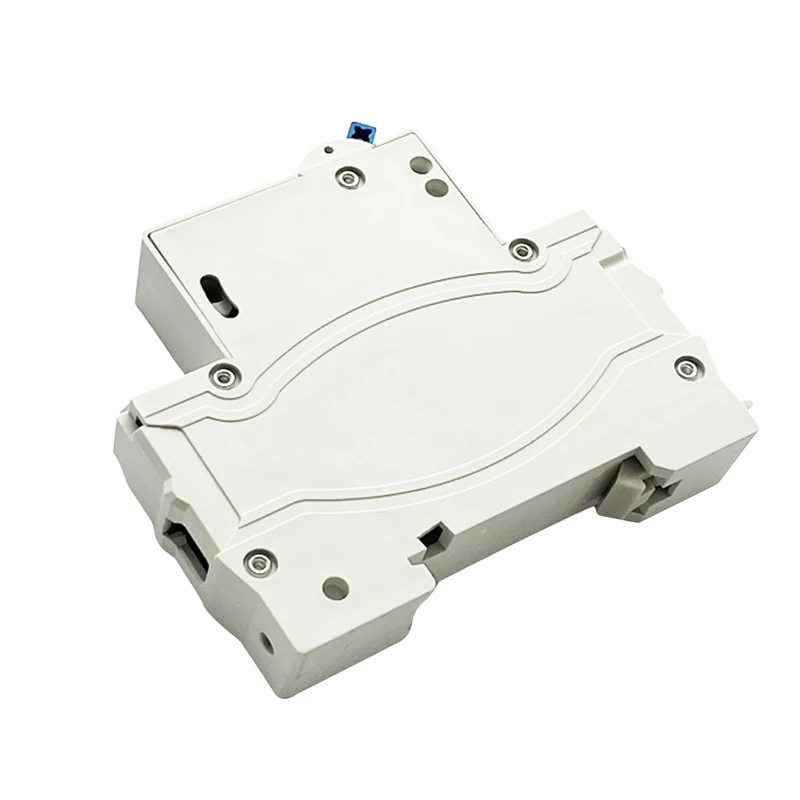

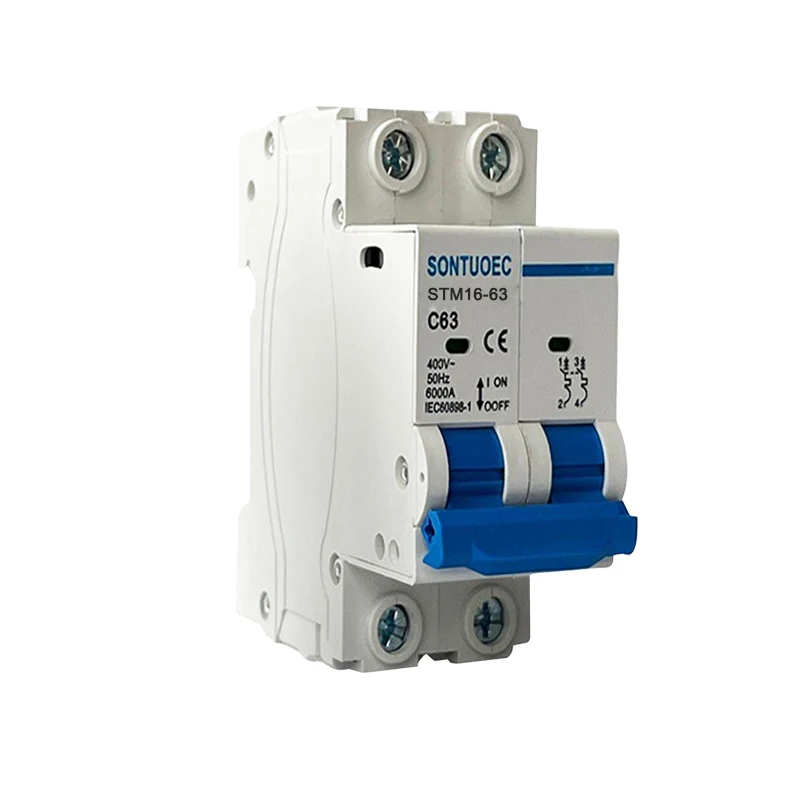

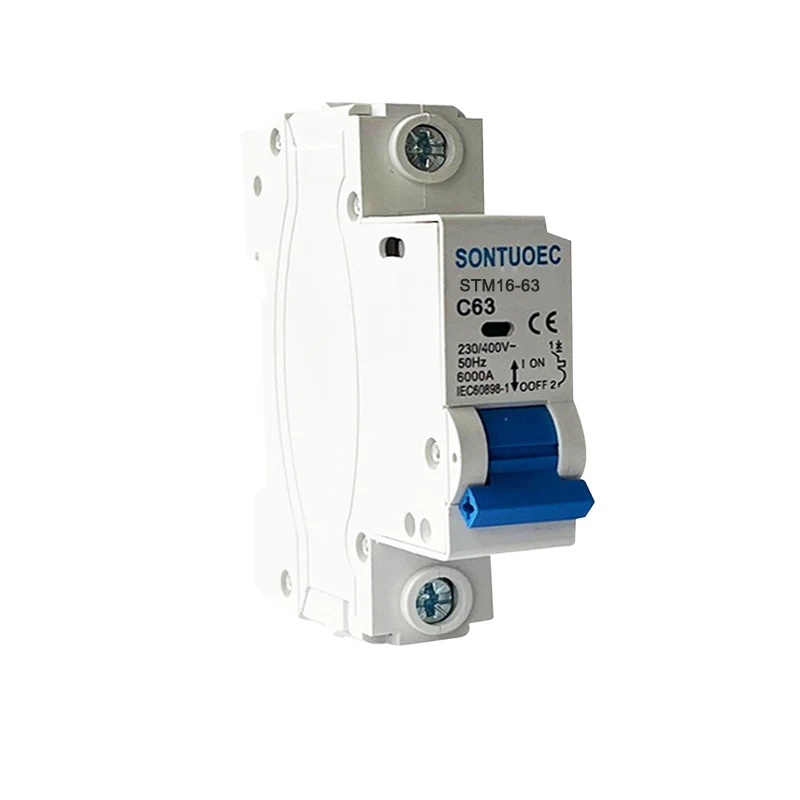

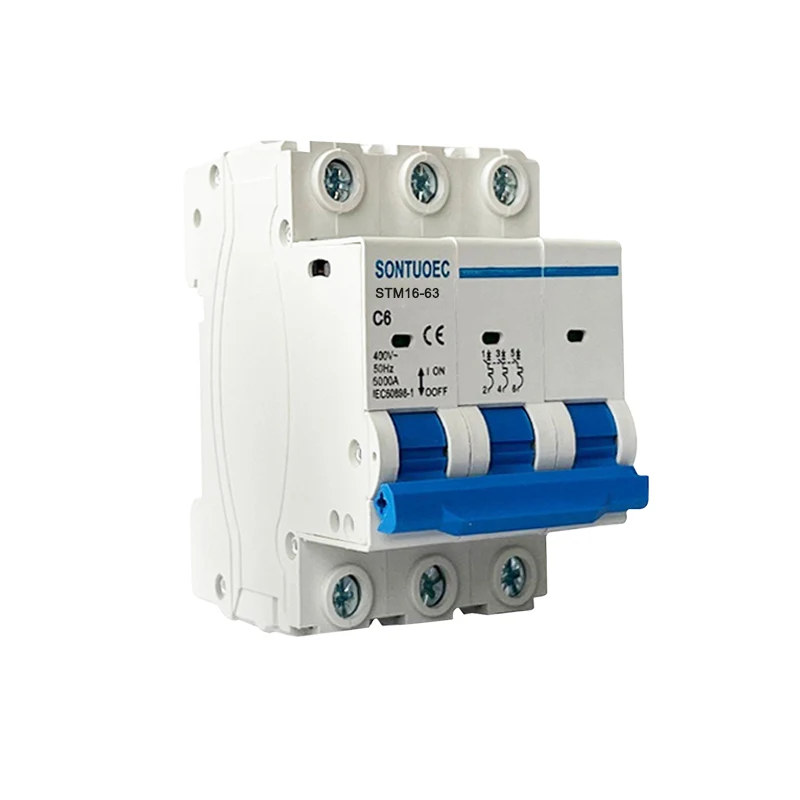

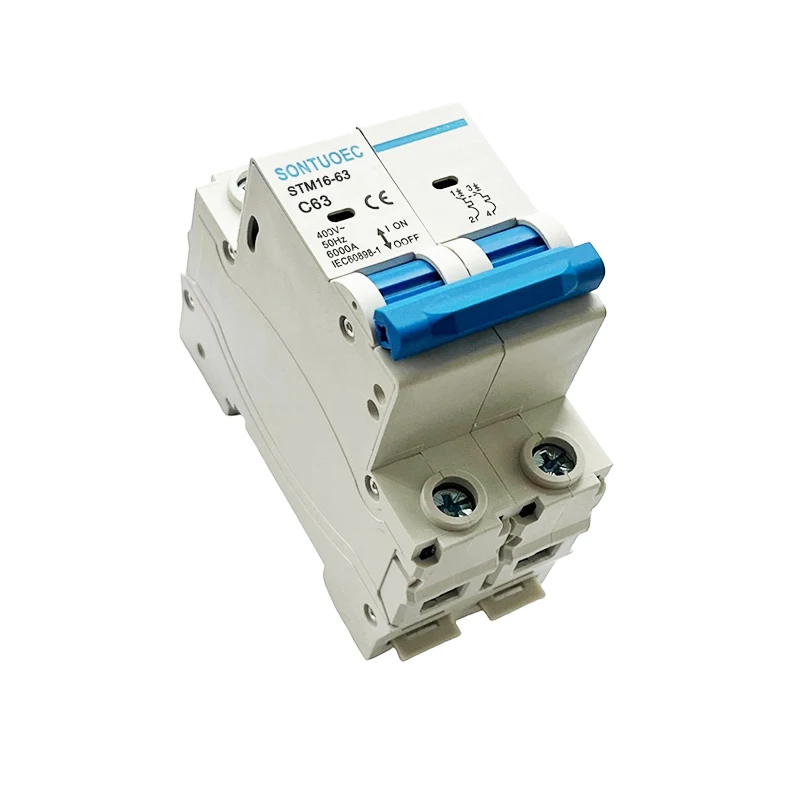

Curve C MCB Miniaturowy wyłącznik obwodów

Curve C MCB Miniaturowy wyłącznik jest miniaturowy wyłącznik obwodu jest szeroko stosowany w miejscach takich jak rezydencje, budynki komercyjne i obiekty przemysłowe, szczególnie w obwodach, w których charakterystyki uwalniania krzywej C są wymagane w celu ochrony sprzętu elektrycznego i bezpieczeństwa osobistego.

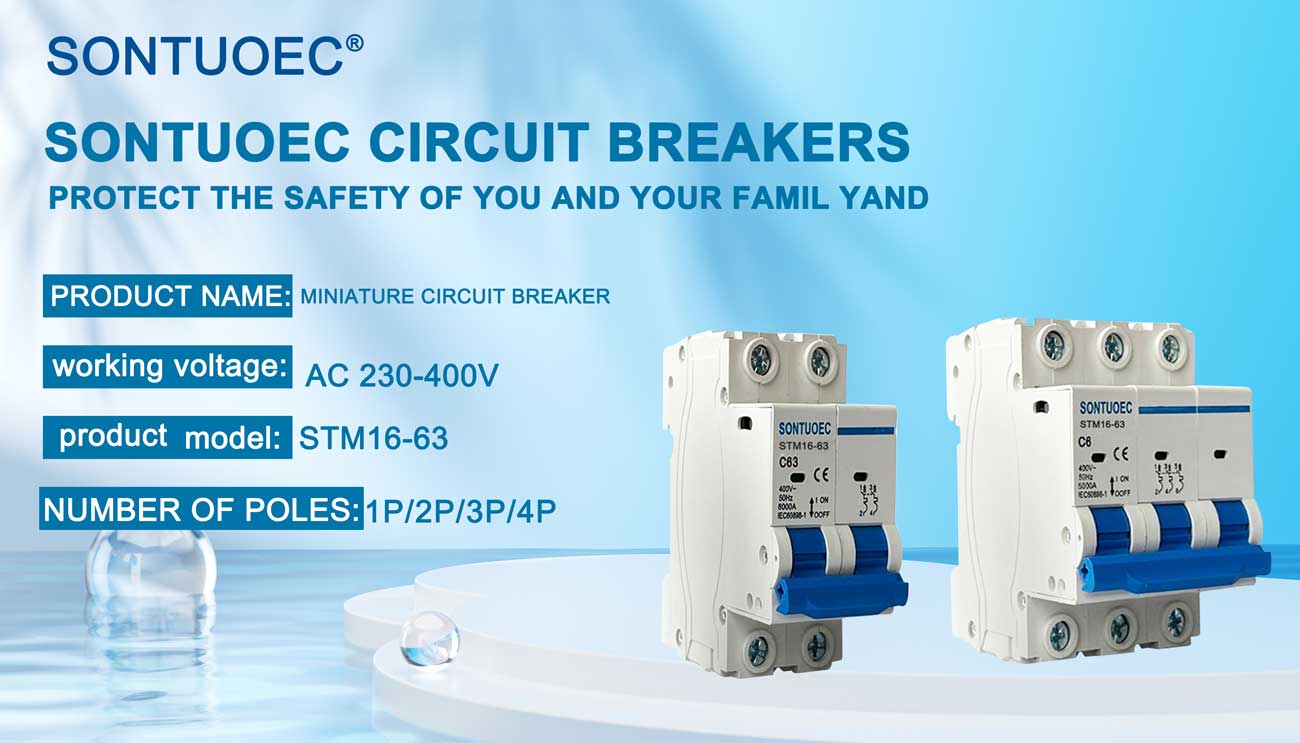

Model:STM16-63

Wyślij zapytanie

Opis produktu

Model	STM16-63
STANDARD	IEC60898-1
Polak	1p, 2p, 3p, 4p
Pojemność zerwania zwarcia	3KA, 4,5KA, 6KA
Oceniane Bieżący (in)	1,2,4,610,16,20,25,32,40,50,63a
Oceniane Napięcie (UN)	AC230 (240)/400 (415) v
Oceniane Częstotliwość	50/60 Hz
Krzywa wyzwalania	B, C, D.
Magnetyczny wydania	B Krzywa: między 3 cali a 5 cali
	C krzywa: od 5 cali do 10 cali
	D krzywa: od 10 cali do 14 cali
Elektromechaniczny wytrzymałość	nad 6000 cykli

Funkcje i korzyści

 Niewielki rozmiar i lekka waga: Curwa C MCB Miniaturowy wyłącznik ma kompaktową konstrukcję dla łatwej instalacji i oszczędności przestrzeni.

 Niezawodne działanie: poprzez precyzyjną krzywą uwalniania i niezawodne urządzenie do uwalniania elektromagnetycznego może szybko odciąć wadliwy obwód i zapobiec uszkodzeniu urządzeń elektrycznych.

 Wiele funkcji ochrony: Oprócz ochrony zwarcia ma również funkcje ochrony przed przeciążeniem i ochroną nadmiernego napięcia, które kompleksowo zabezpieczają bezpieczeństwo obwodów.

 Silna możliwość zastosowania: krzywa uwalniania krzywej C ma zastosowanie do większości konwencjonalnych obciążeń, takich jak oświetlenie, gniazda itp., Które mogą zaspokoić potrzeby różnych obwodów.

Zasada działania

Zasada działania krzywej C MCB opiera się głównie na monitorowaniu prądu i działaniu mechanizmu odłączającego. Gdy prąd w obwodzie przekroczy wartość ustaloną, mechanizm uwalniania elektromagnetycznego będzie działał szybko, aby odciąć obwód. Jednocześnie uwalnianie termiczne ogrzewa się również podczas przeciążenia prądem, zginając bimetal i popychając mechanizm swobodnego uwalniania do działania, w ten sposób odcinając obwód. Krzywa uwalniania typu C krzywa C krzywa uwalniania typu C oznacza, że w warunkach przeciążenia wyłącznik ma wolniejszą prędkość uwalniania, aby uwzględnić krótkoterminowe wymagania dotyczące przeciążenia niektórych obciążeń.

Wybór i instalacja środków ostrożności

Dopasowywanie prądu oceny do obciążenia: Przy zakupie krzywej C MCB konieczne jest upewnienie się, że bieżący ocena wyłącznika pasuje do obciążenia obwodu, aby uniknąć przeciążonego użycia, co może spowodować uszkodzenie sprzętu lub uruchamianie nieprawidłowego odłączenia.

Wybór charakterystyk roboczych: Krzywe usuwania krzywej C są odpowiednie dla większości konwencjonalnych obciążeń, ale dokładny wybór będzie musiał określić wymagania dotyczące zastosowania obwodu.

Lokalizacja instalacji: MCB powinien być zainstalowany w polu dystrybucji lub przełącznika, aby zapewnić bezpieczeństwo i niezawodność obwodu. Jednocześnie powinien być zainstalowany w miejscu, w którym można go łatwo obsługiwać i monitorować, aby można było podjąć terminowe środki w przypadku awarii.

Regularna kontrola i konserwacja: Aby zapewnić prawidłowe funkcjonowanie krzywej C MCB, należy ją regularnie sprawdzać i utrzymywać. Obejmuje to sprawdzenie, czy styki wyłącznika są w dobrym stanie, że mechanizm rozłączania jest elastyczny i tak dalej.
