Curve D MCB Miniaturowy wyłącznik obwodów

Zgodnie z szeregiem międzynarodowych standardów bezpieczeństwa i autorytatywnych certyfikatów, Curve D MCB Miniature Circuit Circuit zapewnia niezawodną ochronę systemów elektrycznych i jest szeroko stosowany w różnych zastosowaniach, w których wymagane są duże bezpieczeństwo i stabilność. Wybierając i stosując krzywą D MCB, zaleca się, aby wybór był oparty na określonych wymaganiach elektrycznych i charakterystykach obciążenia oraz że przestrzegano odpowiednich kodów instalacji i konserwacji.

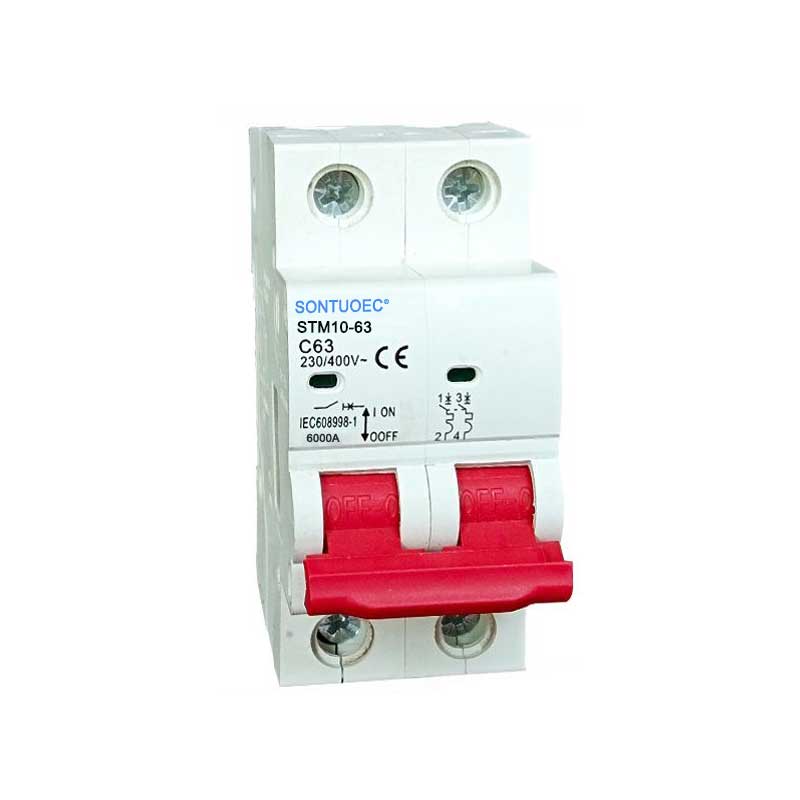

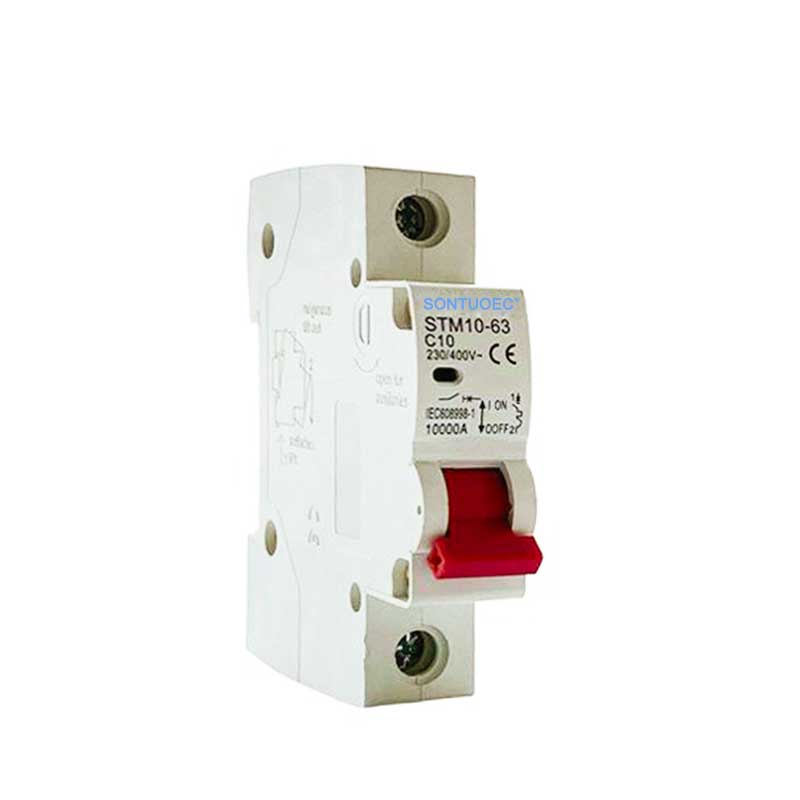

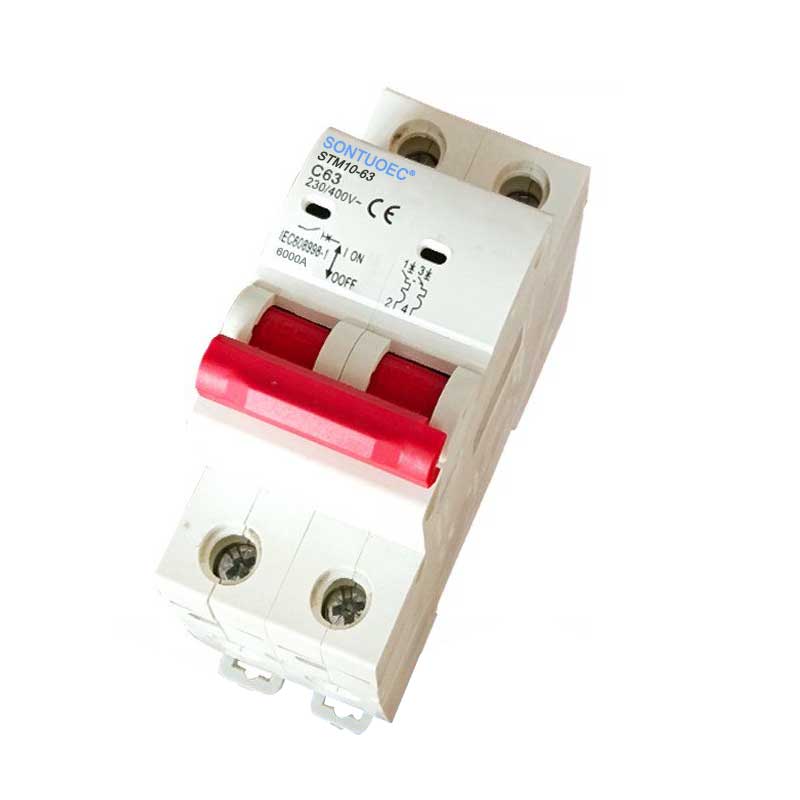

Model:STM10-63

Wyślij zapytanie

Opis produktu

Standard		IEC/EN 60898-1
Elektryczny cechy	Oceniono prąd w	A	1,2,4,610,16,20,25,32,40,50,63a
	Biegunki	P	1p, 2p, 3p, 4p
	Napięcie znamionowe ue	V	AC 230/400
	ZAMOCIE INPURACY UI	V	500
	Częstotliwość oceniana	Hz	50/60
	Oceniona pojemność zerwania	A	3000, 4500, 6000
	Zniszczony impuls wytrzymania napięcia (1,2/50) UIMP	V	4000
	Napięcie testu dielektrycznego w Ind. FREQ.	Kv	2
	Stopień zanieczyszczenia		2
	Charakterystyka uwalniania termo-magnetycznego		B, C, D.
Mechaniczny cechy	Życie elektryczne	t	4000
	Życie mechaniczne	t	10000
	Stopień ochrony		IP20
	Temperatura odniesienia do ustawienia elementu termicznego	ºC	30
	Temperatura otoczenia (ze średnią ≤35ºC)	ºC	-5 ~+40 (Specjalna aplikacja Patrz Korekta kompensacji temperatury)
	Temperatura przechowywania	ºC	-25 ~+70
Instalacja	Typ połączenia końcowego		Kabel kablowy/pinowy
	Rozmiar zacisku górny/dolny dla kabla	MM2	25
		Awg	18-3
	Rozmiar terminy górny/dolny dla szyn wystawowych	MM2	25
		Awg	18-3
	Moment dokręcenia	N*m	2
		W LBS	18
	Montowanie		na Rail Din En 60715 (35 mm) za pomocą szybkiego urządzenia
	Połączenie		Z góry i dolnej

Charakterystyka produktu

 Prąd znamionowy i napięcie: Krzywa D MCB są odpowiednie dla szerokiego zakresu prądów znamionowych, takich jak 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A itp., A także dla zasięgu napięcia znamionowego, takich jak 110 V, 220V, 400 V, itd. Oraz dla częstotliwości 50/60HZ.

 Charakterystyka wycofania: Krzywa D MCB są szczególnie odpowiednie dla wysokich obciążeń indukcyjnych i systemów dystrybucji, które generują duże prądy odtłuszczające, takie jak sprzęt elektryczny, który generuje pulsowane prądy, małe silniki itp. Można je stosować w szerokim zakresie aplikacji, takich jak systemy dystrybucji energii, systemy dystrybucji zasilania i systemy zasilania. Jego natychmiastowe prąd zerwania jest zazwyczaj 10-40 razy więcej niż prąd znamionowy, co oznacza, że może szybko odciąć obwody i chronić sprzęt przed uszkodzeniem podczas nagłego wzrostu prądu.

 Ochrona ochrony zwarcia: MCB-curve MCB mają wysoką pojemność zerwania zwarcia, takiego jak znamionowa pojemność zerwania zwarcia 6KA dla niektórych produktów, które mogą niezawodnie chronić obwody przed prądami zwarciowymi.

 Standardy i certyfikaty bezpieczeństwa: Produkty te zwykle są zgodne z wieloma międzynarodowymi standardami bezpieczeństwa, takimi jak EN/IEC 60898, AS/NZS 60898.1, IEC60947-2 itd. I uzyskały autorytatywne certyfikaty, takie jak CE, CB, CCC, TUV itp., Aby zapewnić, że produkty są bezpieczne i niezawodne.
