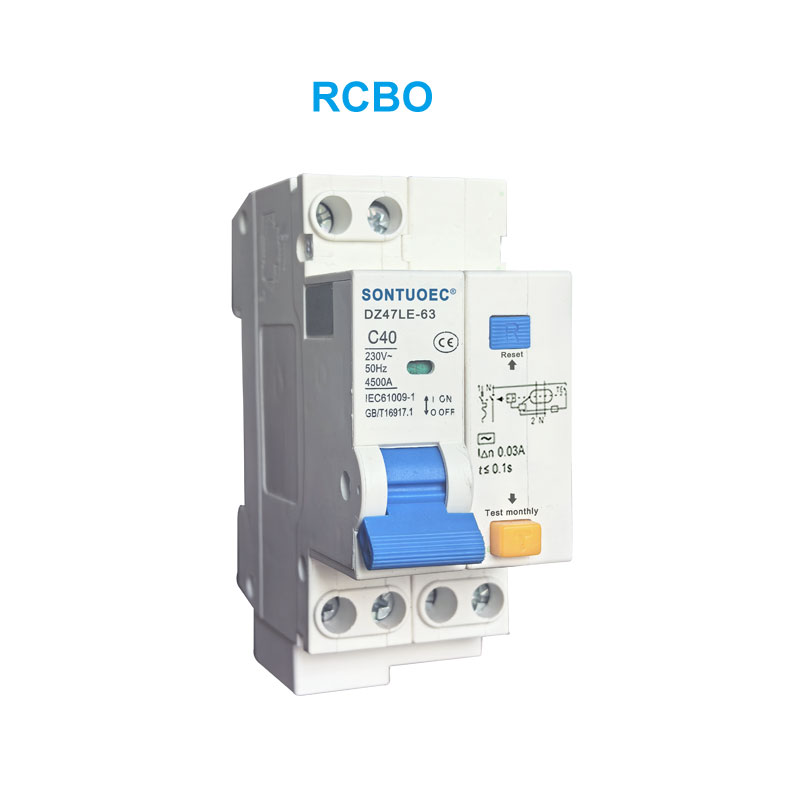

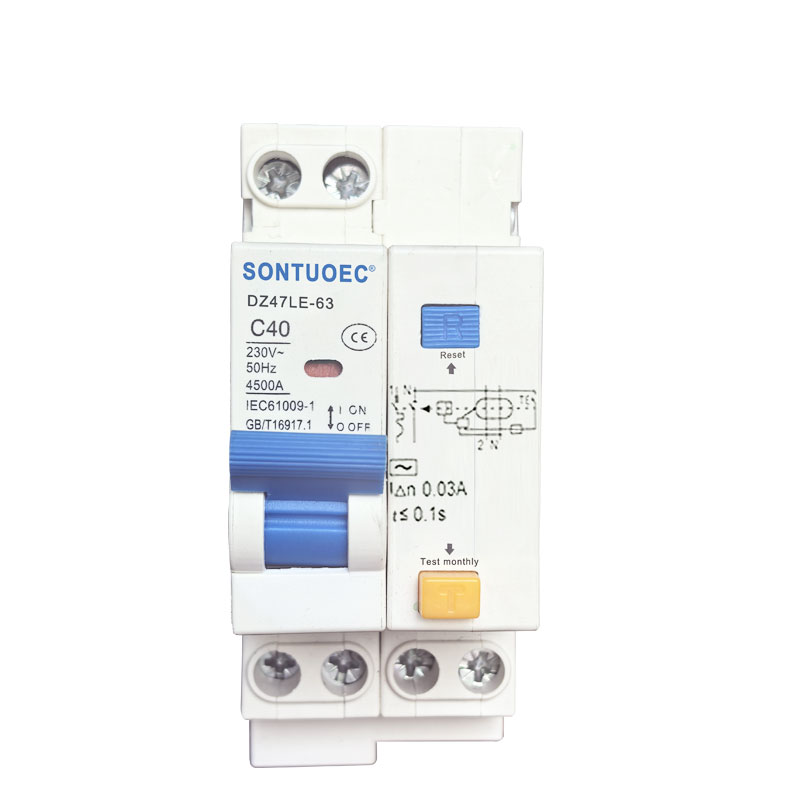

Wyłącznik prądu upływowego serii RCBO Dz47le-63

SONTUOEC to jeden z chińskich dostawców/producentów specjalizujących się w produkcji różnych małych urządzeń elektrycznych. DZ47LE ma zastosowanie do linii o napięciu znamionowym AC 50/60 Hz 230 V dla jednobiegunowego dwuprzewodowego, dwubiegunowego lub 400 V dla 3-biegunowego, 3-biegunowego 4-przewodowego. 4-biegunowy i prąd znamionowy do 63A. Może chronić linię i silnik przed przeciążeniem i zwarciem. Może być również używany do rzadkiej konwersji linii i rzadkiego uruchamiania silnika. Jest zgodny z normami IEC61009.1.

Model:DZ47LE-63

Wyślij zapytanie

Opis produktu

Parametry techniczne:

Napięcie znamionowe (V)	Prąd znamionowy obudowy Inm(A)	Polacy	Neutralny	Prąd znamionowyIn(A)	Znamionowa zdolność wyłączania zwarciowego Icu(KA)		Prąd znamionowy prądu rozrywającego upływowego	Prąd znamionowy, a nie prąd rozrywający (mA)
Napięcie znamionowe (V)	Prąd znamionowy obudowy Inm(A)	Polacy	Linel	Prąd znamionowyIn(A)	Zdolność wyłączania Icu (KA)	SAŁATA	(mama))	Prąd znamionowy, a nie prąd rozrywający (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100 300	50 150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

Wyłącznik różnicowoprądowy DZ47LE z zabezpieczeniem nadprądowym (elektronicznym):

1. Zastosowanie

Ochrona personelu i przeciwpożarowa

Ochrona kabli i linii przed przeciążeniami i zwarciami

2. Ogólne zasady wyboru RCBO:

a. Znamionowy prąd resztkowy

In ≤ 30 mA: dodatkowa ochrona w przypadku bezpośredniego kontaktu In ≤300 mA: zapobiegawcza ochrona przeciwpożarowa w przypadku prądów zwarciowych doziemnych

b.Klasa wyzwalania

Klasa AC - Wyzwolenie jest zapewnione w przypadku sinusoidalnych prądów przemiennych, niezależnie od tego, czy są one podawane szybko, czy powoli rosną.

c.Krzywa wyzwalania

Krzywa C (5-10 In) ochrona i kontrola obwodów przed przeciążeniami i zwarciami; ochrona obciążeń rezystancyjnych i indukcyjnych o niskim prądzie rozruchowym.

Krzywa D (10-14 In) ochrona i kontrola obwodów przed przeciążeniami i zwarciami; ochrona obwodów zasilających obciążenia o dużym prądzie rozruchowym przy zamykaniu obwodu (transformatory nn/nn, lampy awaryjne).
