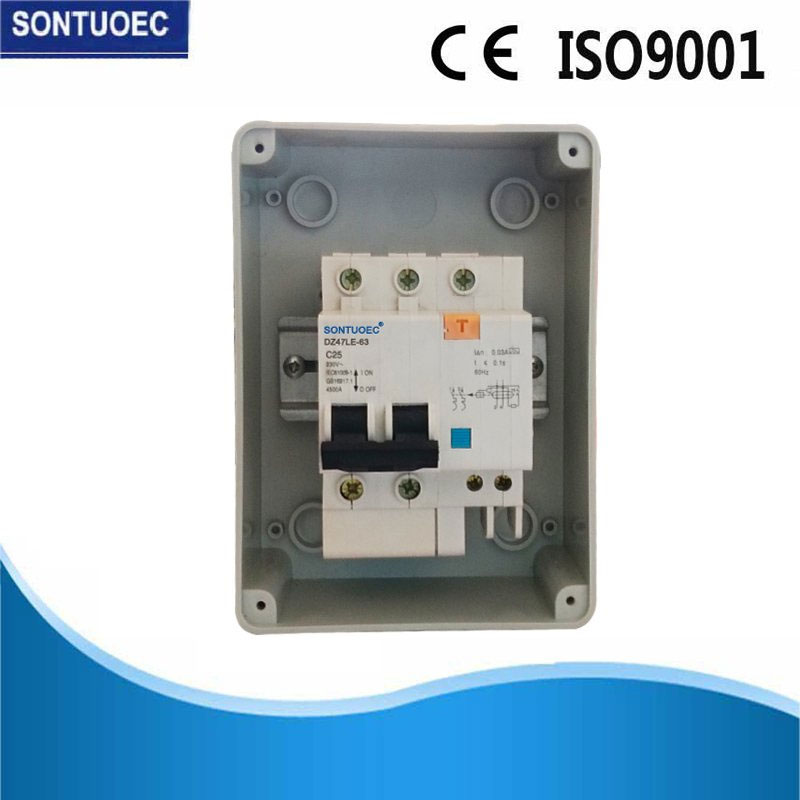

Wyłącznik RCBO o ujednoliconym wyglądzie i rozmiarze serii Dz47le-63

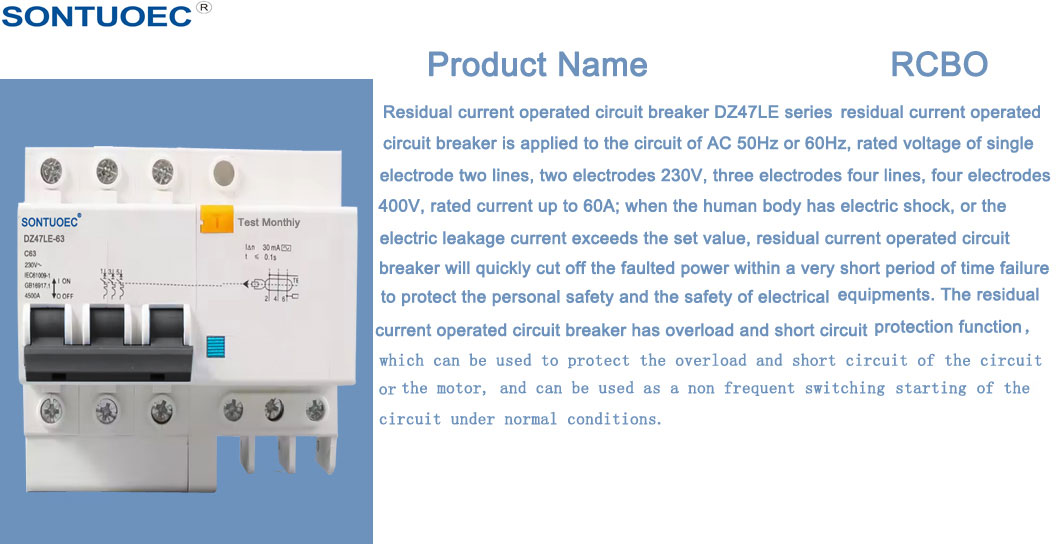

1. RCBO jest używany głównie w systemie dystrybucji niskiego napięcia prądu przemiennego 50 Hz (60 Hz), napięciu znamionowym 230/400 V i prądzie znamionowym od 6 A do 63 A. RCBO jest równe funkcji MCB+RCD; Służy do ochrony przed porażeniem prądem elektrycznym i pośredniej ochrony przed dotykiem człowieka, ochrony sprzętu elektrycznego, gdy ciało ludzkie dotyka prądu lub prąd upływowy sieci elektrycznej przekracza określoną wartość, a także do ochrony przed przeciążeniem i zwarciem; Może to być również operator nieczęstotliwościowy w obwodzie, szeroko stosowany w dzielnicach mieszkalnych i komercyjnych. Jest zgodny z normą IEC61009-1. 2. MCB jest używany przy AC 50/60 Hz, napięciu znamionowym 230 V3, 4 biegunach 400 V, prądzie znamionowym do 63 A w celu zabezpieczenia przed przeciążeniem i zwarciem, a także do nieczęstego przełączania w normalnych warunkach. Jest szeroko stosowany w przemyśle, handlu i gospodarstwie domowym. Ten produkt jest zgodny z normą IEC60898. 3. RCCB jest zgodny z normami IEC61008. Może natychmiast odciąć obwód zwarcia w przypadku zagrożenia porażeniem lub upływu doziemnego linii miejskiej. W ten sposób można uniknąć ryzyka porażenia prądem i pożaru spowodowanego upływem doziemnym. Może być stosowany w obwodach do jednofazowego 240 V, trójfazowego 415 V, 50 lub 60 Hz.

Model:DZ47LE-63

Wyślij zapytanie

Opis produktu

Dane techniczne:

RCBO

	Standard	Jednostka	IEC/EN 61009-1
Elektryczny	Tryb		Typ elektroniczny
cechy	Typ (wykryty kształt fali upływu do ziemi)		A. AC
	Charakterystyka uwalniania termomagnetycznego		B, C, D
	Prąd znamionowy ln	A	6,10,16,20,25,32,40,63
	Polacy	P	1P+N, 3P+N
	Napięcie znamionowe Ue	V	AC 230, 400
	Czułość znamionowa I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Znamionowa zdolność załączania i wyłączania l△m	A	500
	Znamionowa zdolność zwarciowa Icn	A	6000
	Czas przerwy pod I△n	S	≤0,1
	Częstotliwość znamionowa	Hz	50/60
	Znamionowe napięcie wytrzymywane impulsu (1,2/50) Uimp	V	4000
	Napięcie probiercze dielektryka przy częstotliwości ind. przez 1 min	kV	2
	Napięcie izolacji Ui	V	250
	Stopień zanieczyszczenia		2
Cechy mechaniczne	Życie elektryczne		4000
	Żywotność mechaniczna		10000
	Wskaźnik prądu zwarciowego		TAK
	Stopień ochrony		IP20
	Temperatura otoczenia	°C	-5 ~ +40 (Specjalne zastosowania, patrz
	(ze średnią dzienną ≤35°C)	°C	korekta kompensacji temperatury)
	Temperatura przechowywania	°C	-25~+70
Instalacja	Typ połączenia terminala		Szyna zbiorcza typu kablowego / kołkowego / szyna zbiorcza typu U
	Rozmiar terminala góra/dół na kabel	mm2	25
	Rozmiar terminala góra/dół na kabel	AWG	5-18-ty
	Rozmiar zacisku góra/dół dla szyny zbiorczej	mm2	25
	Rozmiar zacisku góra/dół dla szyny zbiorczej	AWG	3-18-ty

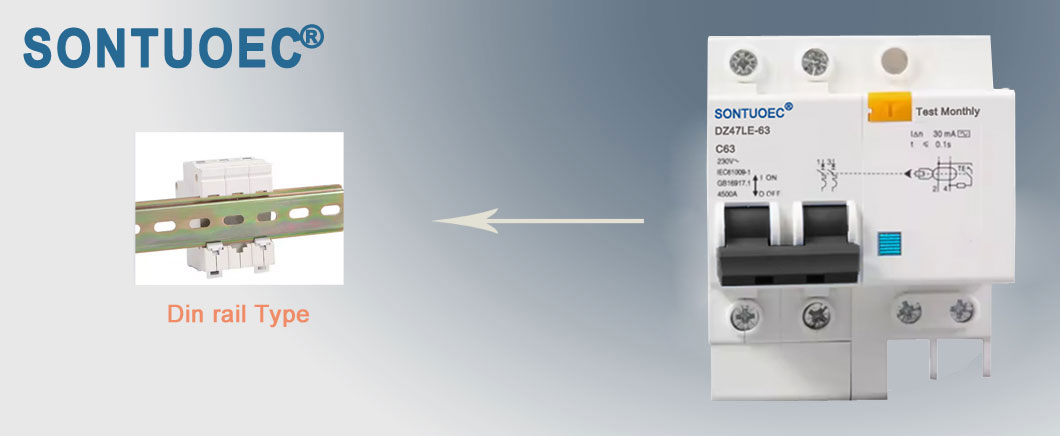

	Montowanie		Na szynie DIN EN 60715 (35 mm) za pomocą szybkiego zatrzasku
	Połączenie		Od góry

Widok produktu:

1. Zapewnij ochronę przed zwarciem doziemnym/prądem upływowym i funkcją izolacji

2. Wysoka wytrzymałość na prąd zwarciowy3. Ma zastosowanie do połączeń szyn zbiorczych typu terminal i pin/widelec

5. Automatycznie odłącz obwód, gdy wystąpi zwarcie doziemne/prąd upływowy i przekroczy czułość znamionową

6. Niezależny od zasilania i napięcia sieciowego, wolny od zakłóceń zewnętrznych i wahań napięcia.

MCB

Model	MCB
Standard	IEC60898-1
Polak	1P, 2P, 3P, 4P
Krzywa wyzwalania	B, C, D
Znamionowa pojemność zwarciowa (Icn)	3KA, 4,5KA, 6KA, 10KA
Prąd znamionowy (w)	1,2,4,6,10,16,20,25,32,40,50,63A
Napięcie znamionowe (Un)	AC230(240)/400(415)V
Wyzwolenia magnetyczne	Krzywa B: od 3 do 5 cali
	Krzywa B: od 3 do 5 cali
	C krzywa: pomiędzy 5 i 10 cali
	C krzywa: pomiędzy 5 i 10 cali
	D krzywa: od 10 do 14 cali
	D krzywa: od 10 do 14 cali
Wytrzymałość elektromechaniczna	ponad 6000 cykliC

RCCB


	Standard	Jednostka	IEC/EN 61008-1
Elektryczny	Typ (wykryty kształt fali upływu do ziemi)		AC, A
Funkcja	Prąd znamionowy In	A	16,25,32,40,63
	Polacy	P	2,4
	Napięcie znamionowe Ue	V	230/400
	Czułość znamionowa I n	A	0,01,0,03,0,1,0,3
	Napięcie izolacji Ui	V	500
	Znamionowe wytwarzanie pozostałości i	A	630
	zdolność wyłączania I m
	Prąd zwarciowy I c	A	4500/6000
	Bezpiecznik SCPD	A	6000
	Czas przerwy pod I n	s	<0,1
	Częstotliwość znamionowa	Hz	50/60
	Stopień zanieczyszczenia		2
MechanicaI	Życie elektryczne	t	4000
cechy	MechanicaI Life	t	20000
	Wskaźnik prądu zwarciowego		Tak
	Stopień ochrony		IP20
	Temperatura otoczenia	C	Od -25C do 40C
	(ze średnią dzienną 35)
	Temperatura przechowywania	C	Od -25C do 70C

Często zadawane pytania

Pytanie 1. Jaki jest termin płatności? A. Akceptujemy TT, 30% depozytu i 70% salda w stosunku do kopii BL

Pytanie 2. Jaki jest czas dostawy?

A. zwykle produkcja zajmuje około 25 dni

Pytanie 3. Powiedz mi, jaki jest standard pakietu?

A. Zwykle są to kartony, ale możemy je również zapakować zgodnie z Twoimi wymaganiami.

Pytanie 4. Czy zgodziłbyś się na użycie naszego logo?

A. Jeśli masz dobrą ilość, nie ma problemu ze zrobieniem OEM.

Pytanie 5. Czy mogę pobrać próbki?

Odp.: Tak, wspieramy pobieranie próbek przed złożeniem zamówienia. Jeśli masz jakiekolwiek wymagania, po prostu skontaktuj się z nami.

Pytanie 6. Czy jesteś oryginalną fabryką?

Odp.: tak, mamy własną fabrykę.

Pytanie 7. Jak możesz upewnić się, że jakość produktów?

Odp.: Będziemy przestrzegać międzynarodowych standardów jakości, aby sprawdzić każdy przedmiot przed opuszczeniem naszej fabryki. Skontaktuj się z nami. Dziękujemy za przeczytanie. Jeśli jakikolwiek produkt spełnia Twoje potrzeby. Zapraszamy do wysłania nam e-maila lub przez Wechat i WhatsApp. Jesteśmy pewni, że wszelkie Twoje informacje zostaną uwzględnione bez żadnych opóźnień.
