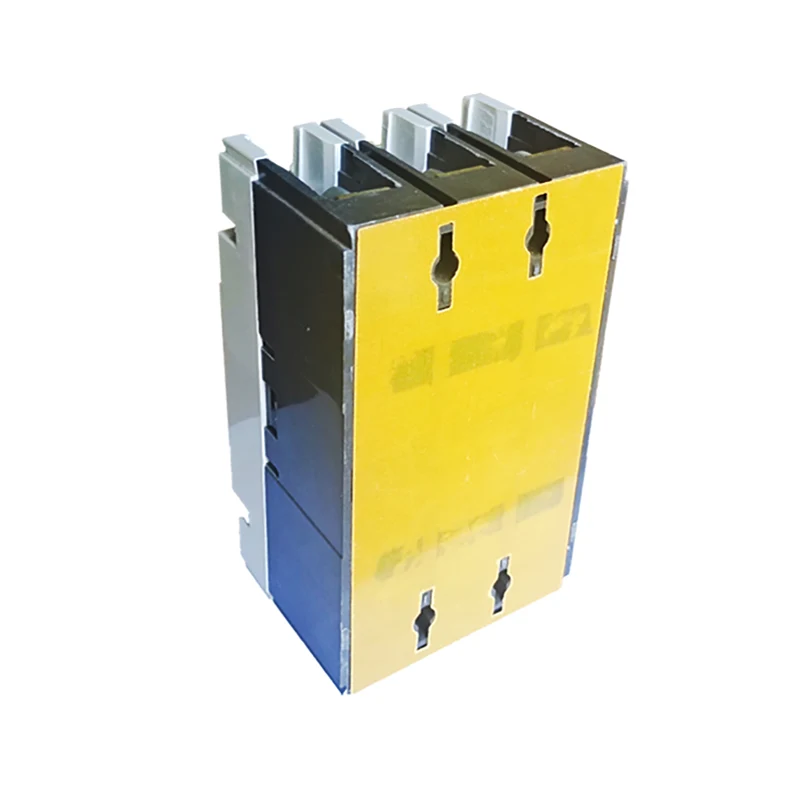

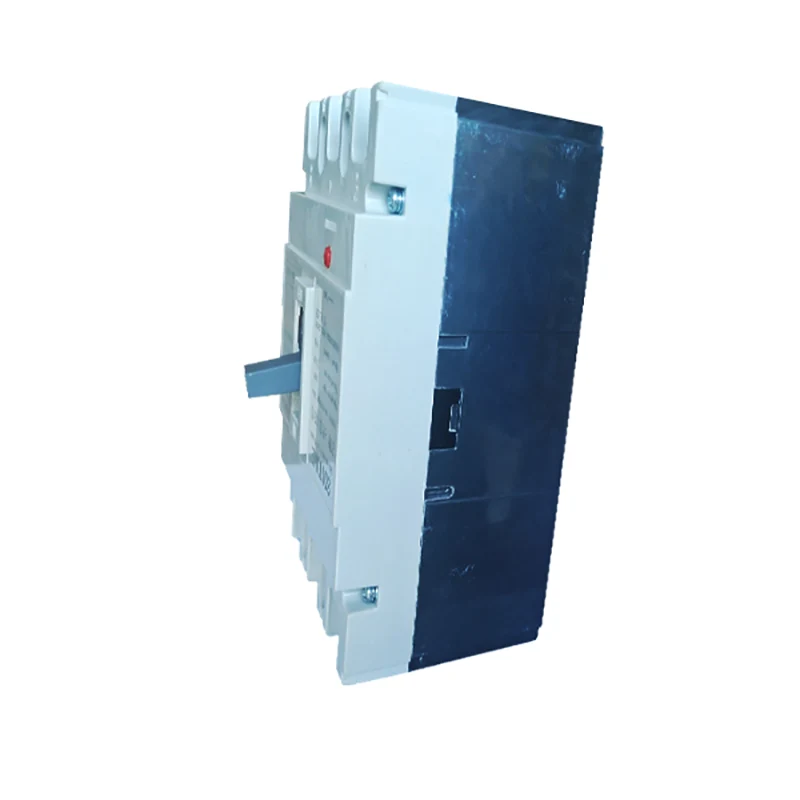

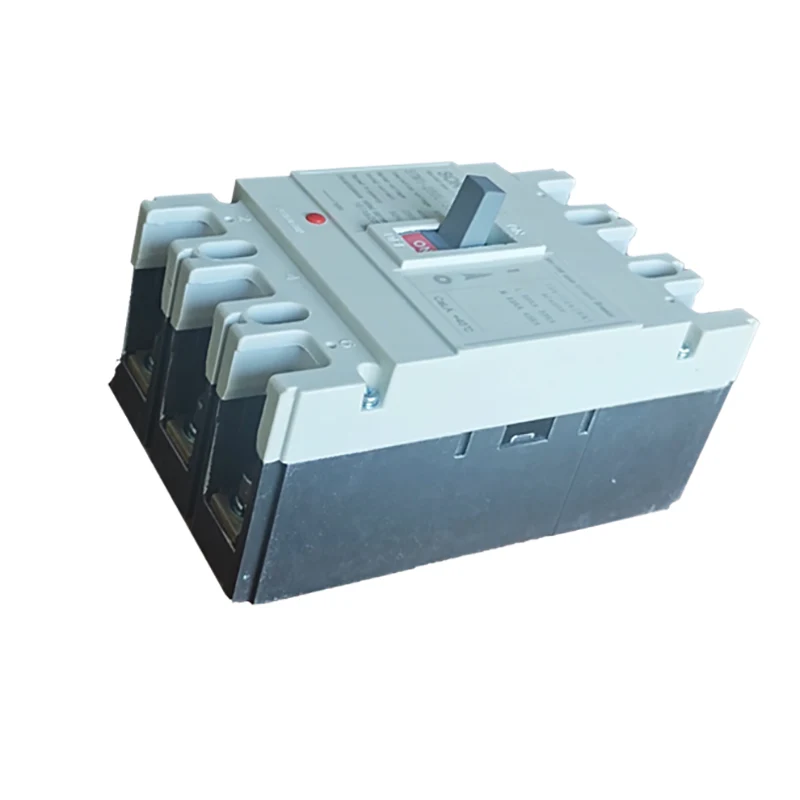

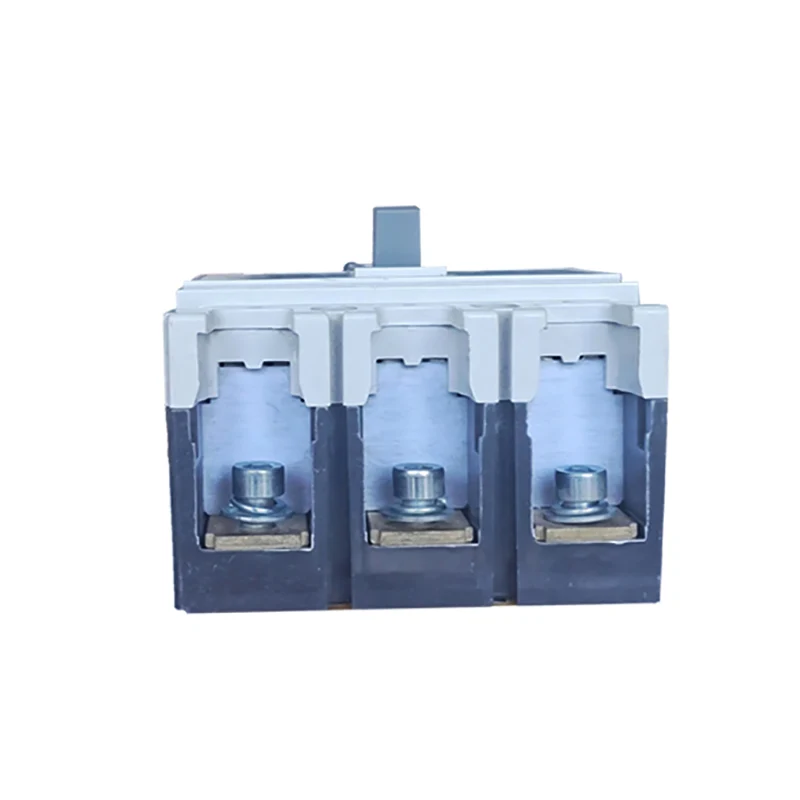

Elektryczny wyłącznik automatyczny w obudowie formowanej

Elektryczny wyłącznik kompaktowy jest rodzajem sprzętu elektrycznego z funkcjami zabezpieczającymi, takimi jak przeciążenie, zwarcie i pod napięciem. Zasada działania polega na tym, że w normalnych warunkach pracy wyłącznik jest w stanie zamkniętym, a w przypadku przeciążenia obwodu, zwarcia lub spadku napięcia i innych usterek, wyłącznik automatycznie rozłączy obwód, aby chronić obwód i bezpieczeństwo sprzętu.

Model:STM1-250L

Wyślij zapytanie

Opis produktu

Model		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Ocena Cortirucus curert		125			250			400			630			800			1250
Znamionowe Curert hn(A)		16,20,25,32,40,50			100 125 140 160,			250 315 350 400			400 500 630			630 700 800			80 010 001 250
		63,80,100,125			180 200 225,25
Znamionowe napięcie robocze Ue(V)DC								500.550,7			501 000
Znamionowe napięcie emisyjne UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
Głos testowy Jedna minuta (V)		3500			3500			3500			3500			3500			3500
Zdolność wyłączania (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250 V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500 V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750 V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000 V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechaaryczny On	Czasy	7000			7000			4000			4000			2500			2000
Życie elektryczne	Czasy	2000			2000			1000			1000			800			600
Czasy przerwania (ms)		20			20			20			20			20			20
Miejsce instalacji		Dowolne miejsce
pojemność bolatora		Tak
Standard		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatura (C)		25 ℃-50 ℃
Stopień ochrony		b20
Akcesorium		OF/SD/MX
Odległość łuku (mm)		250

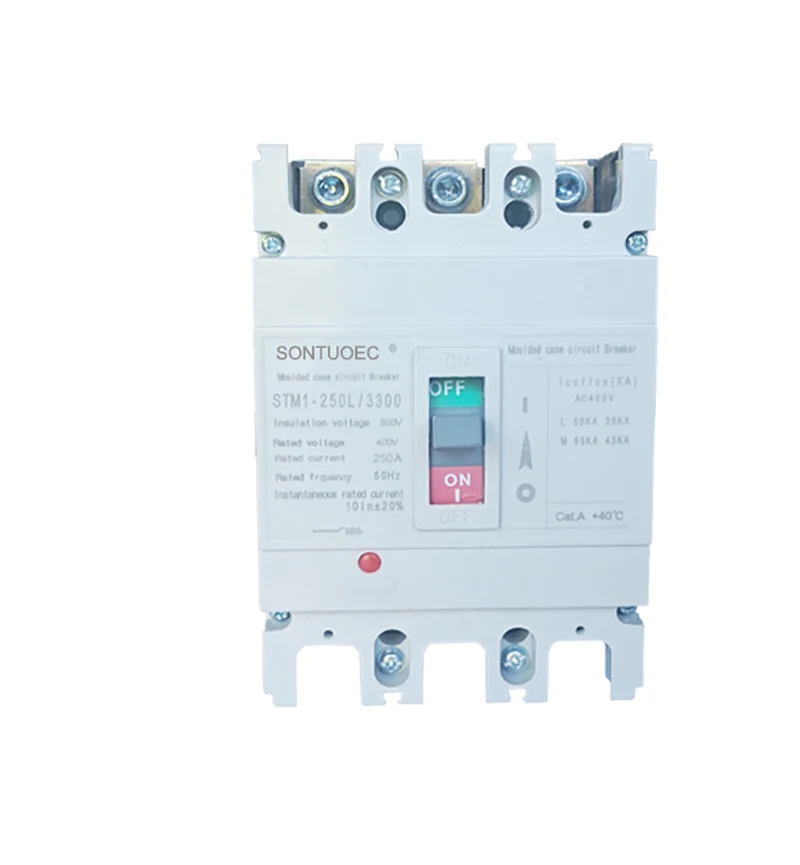

Modelka NIE.	STM1-250L/3300
Środek do gaszenia łuku	Powietrze
STANDARD:	IEC 60947-2
Struktura	MCCB
Typ	Obwód obudowy Moulede Łamacz
Orzecznictwo	CE
Zatwierdzenia	CE, ISO9001
Czas dostawy	Wewnątrz 20 dni
Specyfikacja	63A-630A
Pochodzenie	Wenzhou Zhejiang
Zdolność produkcyjna	2000 sztuk/tydzień
Prędkość	Typ normalny Wyłącznik automatyczny
Instalacja	Naprawił
Liczba Polaków	3P. 4P
Funkcjonować	Konwencjonalne Wyłącznik automatyczny, Zabezpieczenie przed awarią wyłącznika, Zabezpieczenie nadprądowe
Cena	Fabryka Cena
Czas gwarancji	12 miesięcy
Pakiet Transportowy	Wewnętrzny Pudełko/karton
Znak firmowy	SONTUOEC,WZSTEC,SONTUNE,IMDEC
Kod HS	8536200000

Struktura i właściwości

Struktura: elektryczny wyłącznik w formowanej obudowie zwykle składa się z układu styków, układu gaszenia łuku, mechanizmu operacyjnego, wybijaka, osłony i innych części.

Cechy:

Ma wysoką zdolność zrywania i dobrą dynamiczną stabilność termiczną.

Obudowa wykonana jest z ognioodpornego, odpornego na łuk elektryczny materiału izolacyjnego o wysokim bezpieczeństwie.

Mechanizm operacyjny jest elastyczny i niezawodny, co ułatwia użytkownikom obsługę ręczną lub elektryczną.

Odłącznik ma wiele funkcji zabezpieczających i może wykonywać odpowiednie działania w zależności od różnych usterek obwodu.

Funkcja i zastosowanie

Funkcja: Elektryczny wyłącznik kompaktowy ma różne funkcje zabezpieczające, takie jak zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem, zabezpieczenie pod napięciem i zabezpieczenie przed wyciekiem. Wśród nich zabezpieczenie przed przeciążeniem oznacza, że gdy obwód jest przeciążony, wyłącznik automatyczny może automatycznie rozłączyć obwód, aby zapobiec uszkodzeniu sprzętu na skutek przegrzania; zabezpieczenie przed zwarciem oznacza, że w przypadku wystąpienia zwarcia w obwodzie wyłącznik może szybko odciąć prąd zwarciowy, aby zapobiec pożarowi i innym wypadkom związanym z bezpieczeństwem; zabezpieczenie podnapięciowe oznacza, że w przypadku, gdy napięcie zasilania jest niższe od wartości znamionowej, wyłącznik może automatycznie rozłączyć obwód w celu zabezpieczenia sprzętu przed uszkodzeniem; a ochrona przed wyciekiem oznacza, że w przypadku wystąpienia wycieku w obwodzie wyłącznik automatyczny może w odpowiednim czasie odciąć zasilanie, aby chronić bezpieczeństwo osobiste. Zabezpieczenie przed wyciekiem oznacza, że wyłącznik automatyczny może odciąć zasilanie w odpowiednim czasie, gdy w obwodzie wystąpi wyciek, aby chronić bezpieczeństwo osobiste.

Zastosowania: Elektryczne wyłączniki kompaktowe są szeroko stosowane w systemach elektrycznych w budynkach mieszkalnych, komercyjnych, przemysłowych i transportowych. W budynkach mieszkalnych służy do ochrony bezpieczeństwa obwodów domowych i sprzętu elektrycznego; w obszarze komercyjnym służy do ochrony systemów elektrycznych dużych budynków i obiektów komercyjnych; w przemyśle służy do kontroli i ochrony bezpiecznej pracy urządzeń i maszyn fabrycznych; w transporcie służy do ochrony stabilnego działania sygnalizacji świetlnej, sygnałów kolejowych i innego sprzętu.
