Wyłącznik obwodu elektrycznego

Wyłącznik elektryczny to urządzenie przełączające zdolne do przenoszenia i łamania prądu w warunkach obwodu normalnego lub nieprawidłowego. Jego główną funkcją jest ochrona obwodu przed uszkodzeniami spowodowanymi przez przeciążenia, zwarcia i inne nienormalne warunki w celu zapewnienia bezpiecznego i stabilnego działania układu zasilania. Podczas przeciążenia, zwarci i innych błędów występują w obwodzie, wyłącznik elektryczny może szybko odciąć prąd, uniemożliwić rozszerzenie błędu i chronić sprzęt i bezpieczeństwo osobiste.

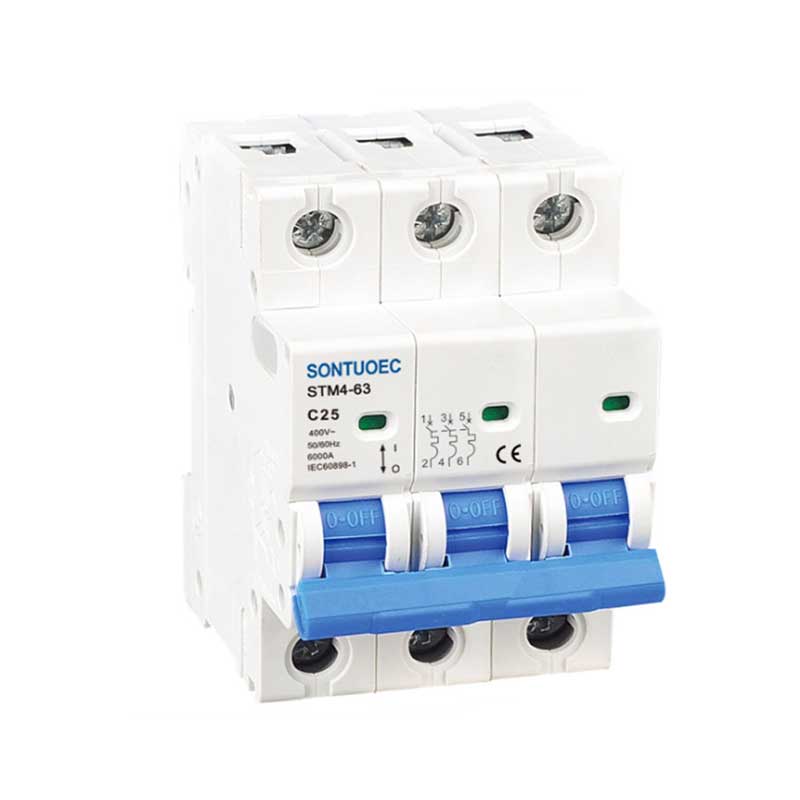

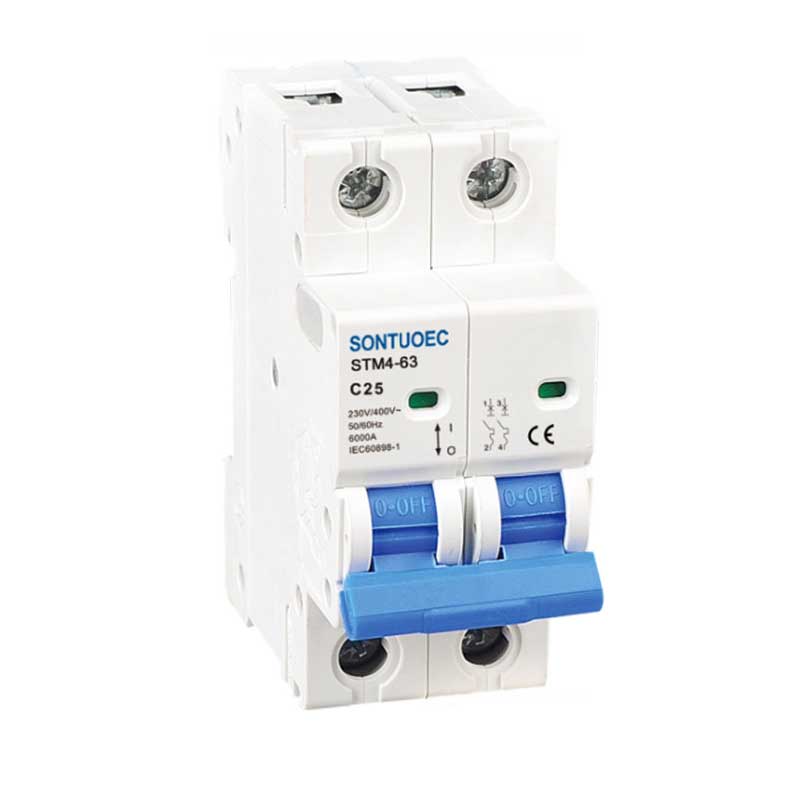

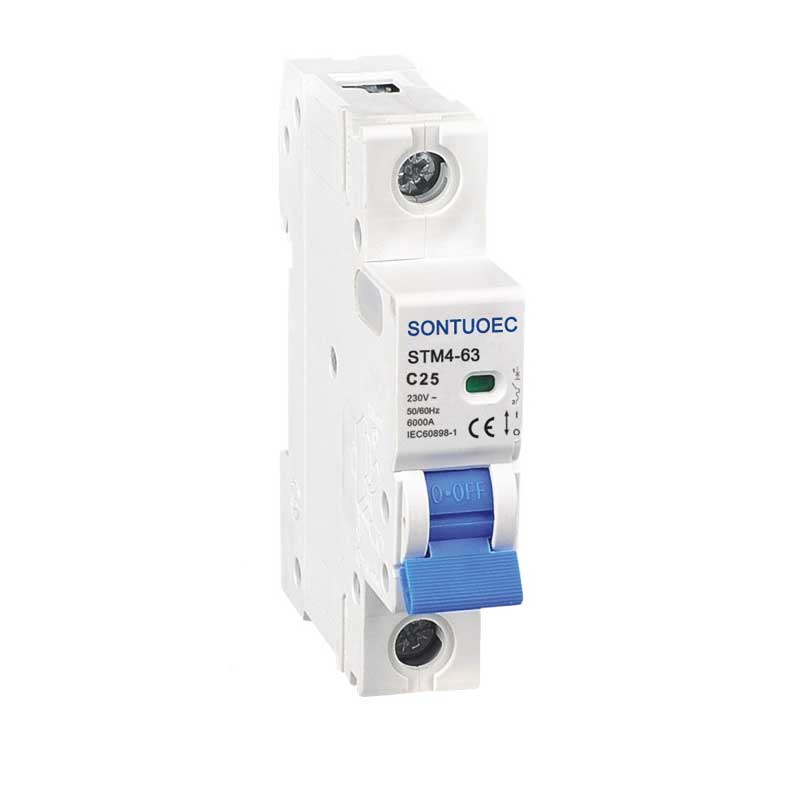

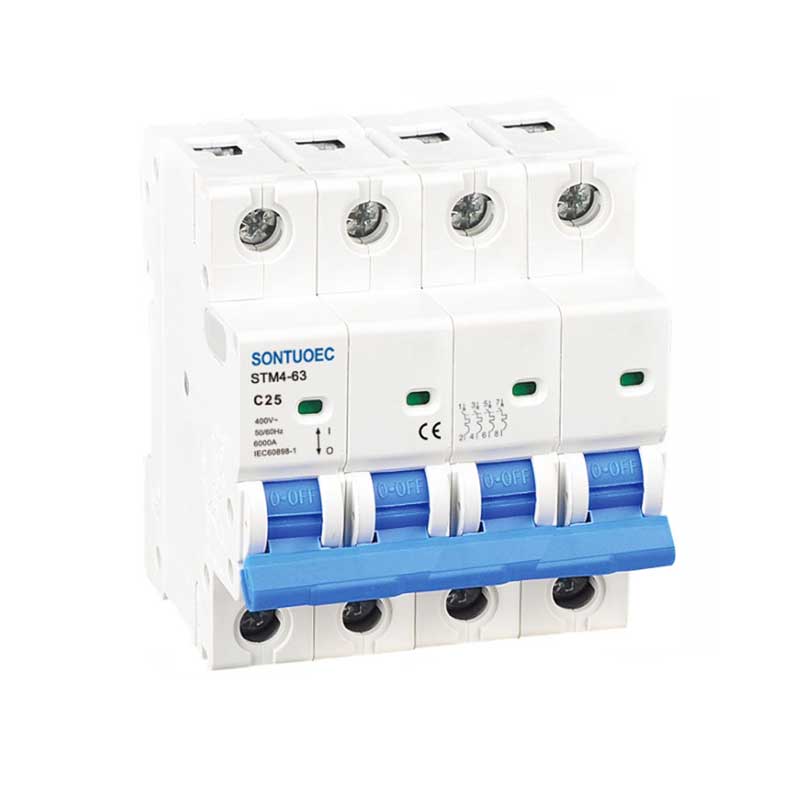

Model:STM4-63

Wyślij zapytanie

Opis produktu

Model	STM4-63
STANDARD	IEC60898-1
Polak	1p, 2p, 3p, 4p
Pojemność zerwania zwarcia	3KA, 4,5KA, 6KA
Oceniane Bieżący (in)	1,2,4,610,16,20,25,32,40,50,63a
Oceniane Napięcie (UN)	AC230 (240)/400 (415) v
Oceniane Częstotliwość	50/60 Hz
Krzywa wyzwalania	B, C, D.
Magnetyczny wydania	B Krzywa: między 3 cali a 5 cali
	C krzywa: od 5 cali do 10 cali
	D krzywa: od 10 cali do 14 cali
Elektromechaniczny wytrzymałość	nad 6000 cykli

Zasada działania

Zasada pracy wyłączników elektrycznych opiera się na zasadach indukcji elektromagnetycznej i transmisji mechanicznej. Gdy prąd w obwodzie przekroczy wartość znamionową, element termiczny wewnątrz wyłącznika rozgrzewa się i spowoduje deformację bimetalu lub elektromagnetu wytworzy wystarczającą ilość ssania, aby uruchomić mechanizm rozłączenia, odcinając obwód. Ponadto wyłącznik ma również urządzenie gaśnicze, które może skutecznie gasić łuk generowany podczas łamania prądu i zapobiec uszkodzeniu sprzętu i personelu łuku.

Główne elementy

Wyłącznik elektryczny ogólnie składa się z systemu kontaktowego, systemu gaśnictwa, mechanizmu operacyjnego, napastnika, skorupy i tak dalej. System kontaktowy służy do łączenia i odłączania wyłącznika; System gaszenia łuku służy do gaszenia łuku wygenerowanego podczas łamania prądu; Mechanizm pracy służy do realizacji ręcznego lub automatycznego działania wyłącznika; Tripper jest częścią, która uruchamia działanie wyłącznika zgodnie z sytuacją błędu w obwodzie; Skorupa służy do ochrony wewnętrznej struktury wyłącznika i zapobiegania zakłóceniu zewnętrznym.
