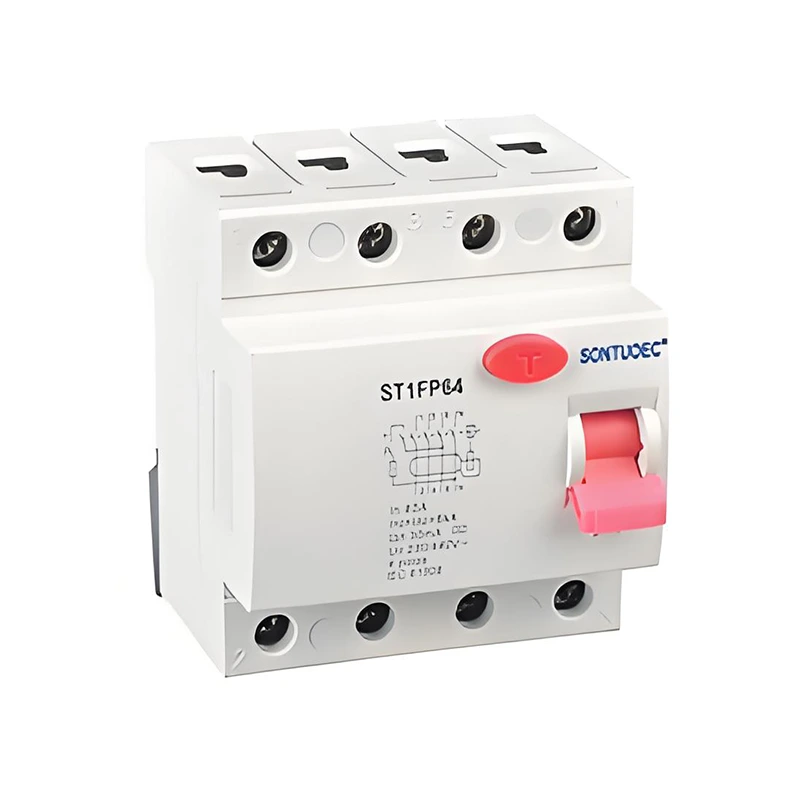

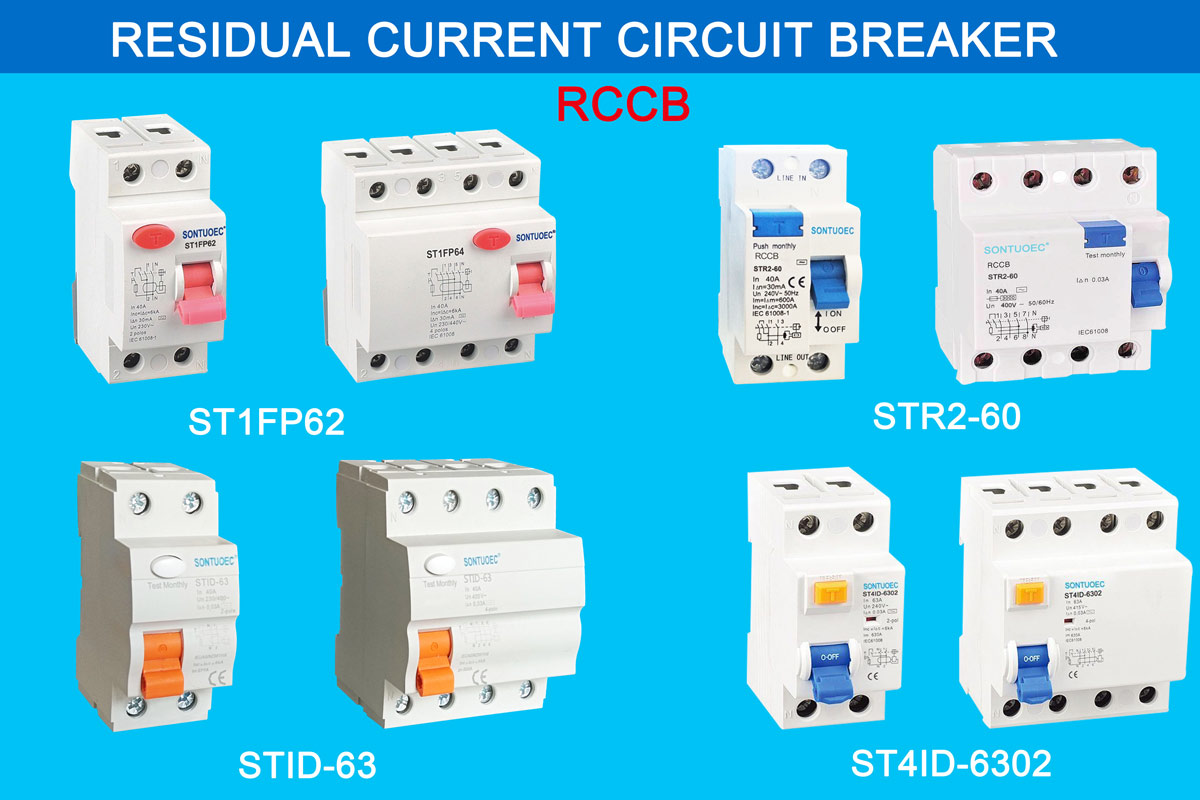

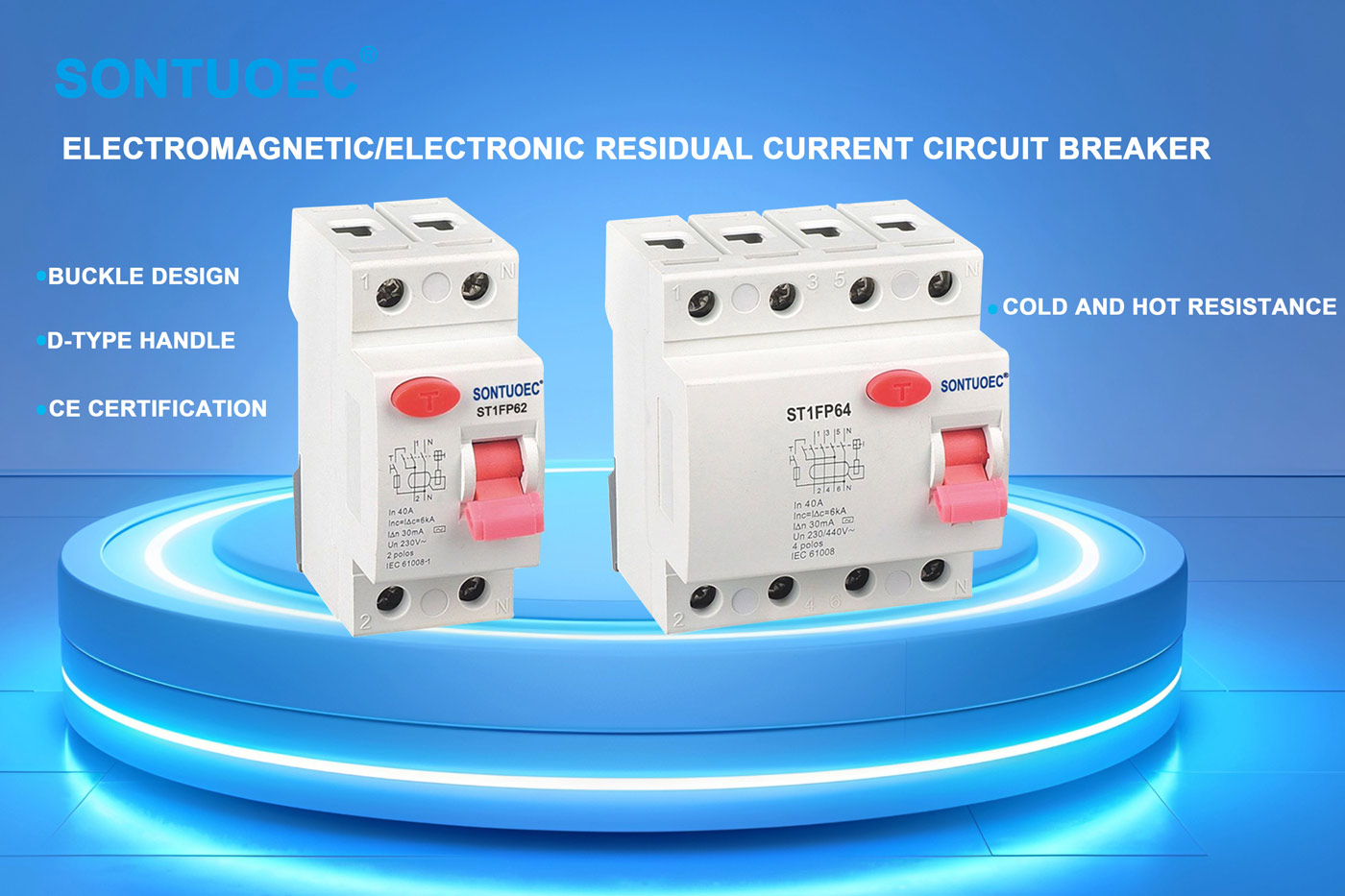

Gdy prąd resztkowy w obwodzie przekroczy wartość wstępnie ustaloną, elektroniczny typ RCCB będzie działał szybko, aby odciąć obwód, zapobiegając w ten sposób wypadkom wstrząsu elektrycznego i pożarów elektrycznych. Elektroniczne RCCB wykorzystują komponenty elektroniczne i mikroprocesory oraz inne technologie, aby zapewnić większą wrażliwość i dokładność.

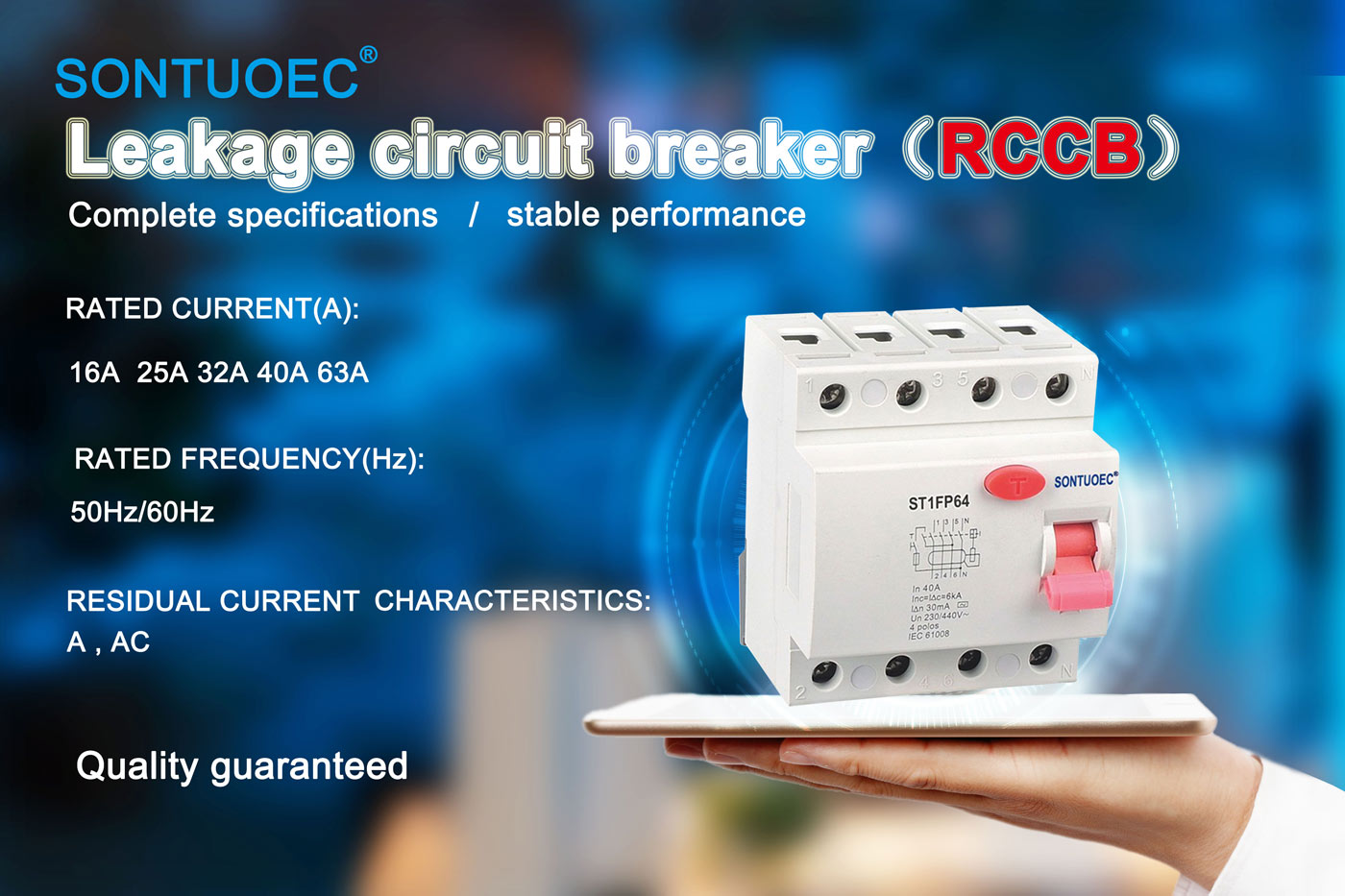

Sandard |
IEC/EN61008.1 |
||
Elektryczny |
Typ (fala wyczuwanego wycieku ziemi) |
|
Typ elektro-magnetyczny, typ elektroniczny |
cechy |
Oceniono prąd w |
A |
I i |
|

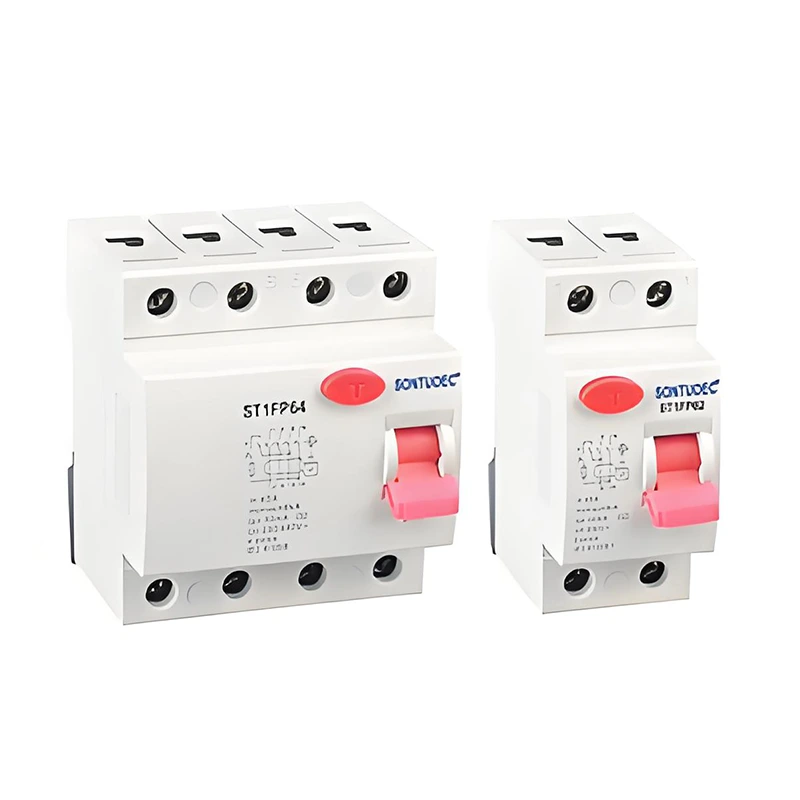

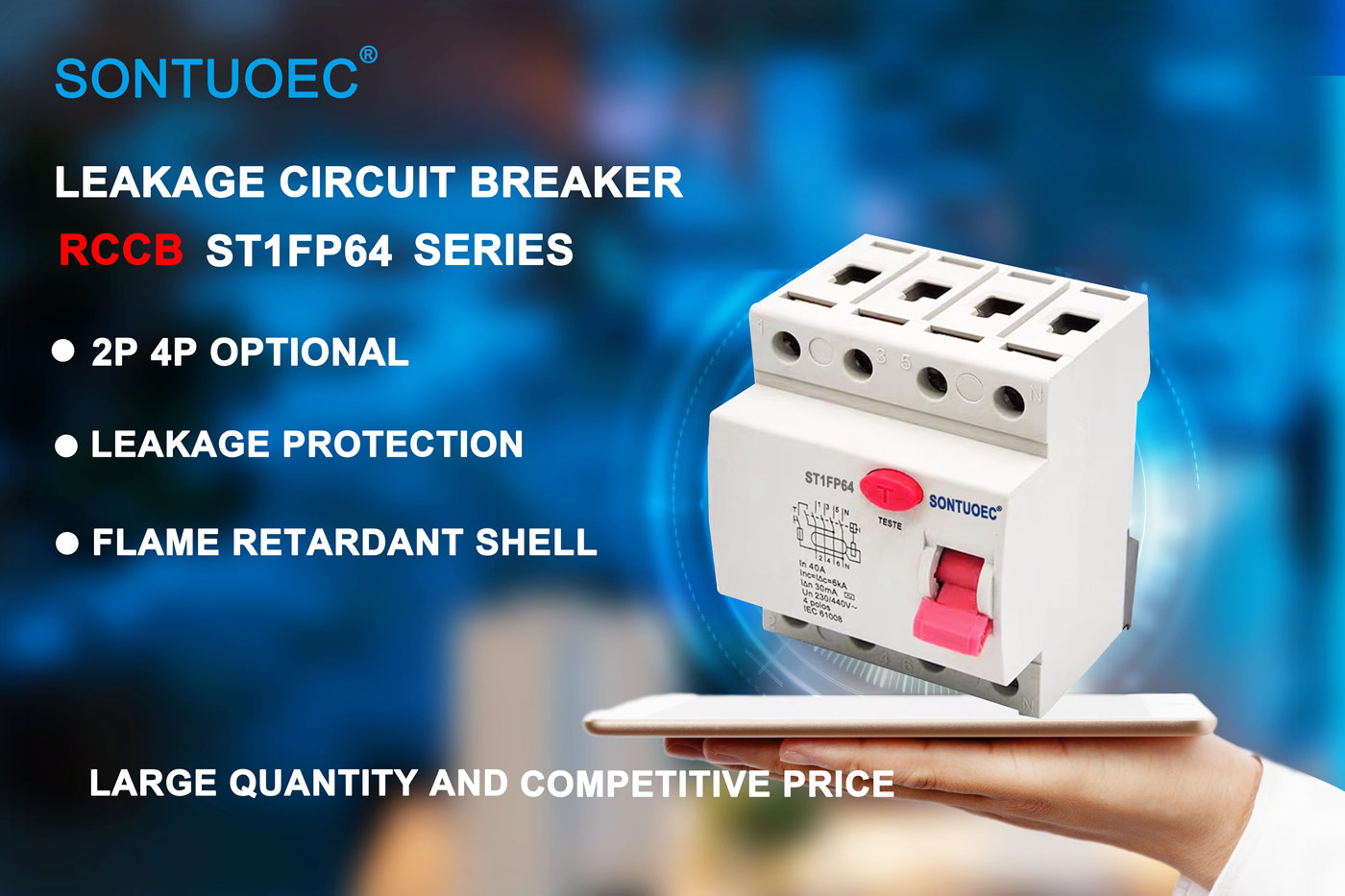

Biegunki |
P |
2,4 |
|
Znamione napięcie nas |
V |
AC 240/415 V; AC 230/400 V. |
|
Prąd oceniany |
|
16,25,32,40,63a |
|
Zniszczona wrażliwość i △ n |
A |
0,01,0,03,0,1,0,3,0,5 |
|
ZAMOCIE INPURACY UI |
V |
500 |
|
Oceniane resztkowe tworzenie i |
A |
630 |
|
Pojemność zerwania i △ m |
||
|
Prąd zwarcia i △ c |
A |
6000 |
|
Bezpiecznik SCPD |
A |
6000 |
|
|
||
|
|
||
|
Częstotliwość oceniana |
Hz |
50/60 |
|
Stopień zanieczyszczenia |
|
2 |
Mechaniczny |
Życie elektryczne |
t |
4000 |
cechy |
Życie mechaniczne |
t |
10000 |
|
Stopień ochrony |
|
IP20 |
|
Temperatura otoczenia |
ºC |
-25 ~+40 |
|
(ze średnią ≤35ºC) |
||
|
Temperatura przechowywania |
ºC |
-25 ~+70 |

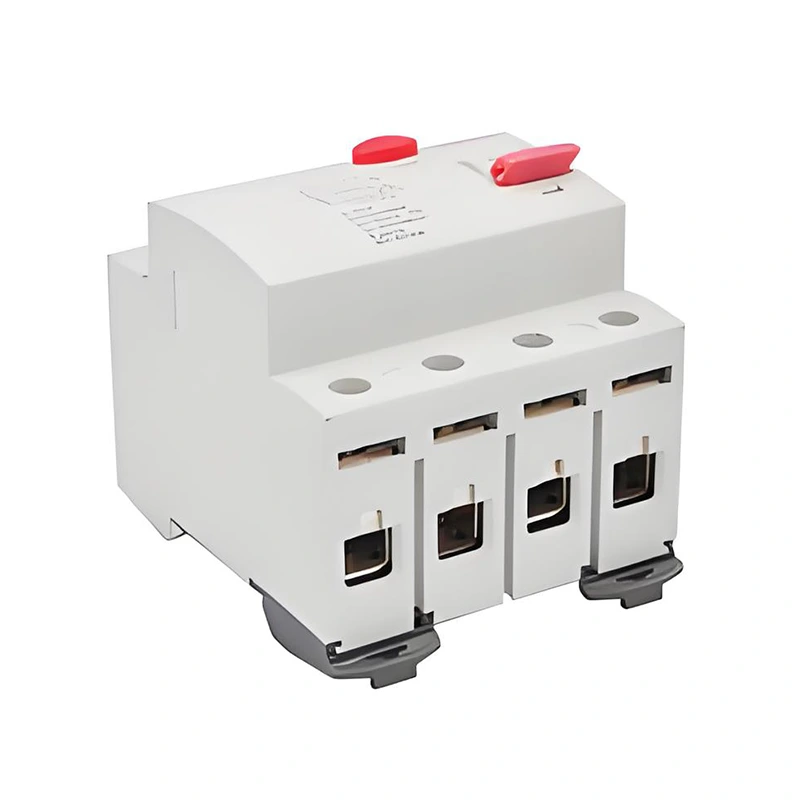

Instalacja |
Typ połączenia końcowego |
|
Kabel/szyna szynowa/typu U/typ typu pin |
Rozmiar zacisku górny/dolny dla kabla |
MM2 |
25 |
|
Awg |
3.18 |
||
Rozmiar zacisku górny/dolny dla szyny szynowej |
MM2 |
25 |
|
Awg |
3.18 |
||
Moment dokręcenia |
N*m |
2.5 |
|
W LBS |
22 |
||
Montowanie |
|
Na Rail Din En 60715 (35 mm) za pomocą szybkiego urządzenia |
|
Połączenie |
|
Z góry i dolnej |
Zasada pracy typu elektronicznego RCCB opiera się na zasadach indukcji elektromagnetycznej i równoważenia prądu. Gdy prądy fazowe i zerowe w obwodzie są niezrównoważone, tj. Prąd resztkowy istnieje, prąd transformator wewnątrz RCCB wykryje to niezrównoważenie i wygeneruje odpowiedni sygnał. Sygnał ten, po przetworzeniu przez obwód elektroniczny, uruchomi działanie mechanizmu uwalniania, dzięki czemu wyłącznik szybko odciął obwód.
Wysoka wrażliwość: elektroniczne RCCB są w stanie wykryć bardzo małe prądy resztkowe, zwykle mniejsze niż 30 mA lub nawet niższe.
Szybkie działanie: Po wykryciu prądu resztkowego w celu przekroczenia wartości ustalonej, RCCB będzie natychmiast działać w celu odcięcia obwodu i zapobiegania wypadkom.
Bezpieczne i niezawodne: RCCB przyjmuje zaawansowane komponenty elektroniczne i technologię mikroprocesora w celu zapewnienia większej niezawodności i stabilności.
Łatwy w zainstalowaniu i utrzymaniu: Elektroniczne RCCB zwykle mają kompaktową konstrukcję i proste okablowanie, dzięki czemu są łatwe w instalacji i utrzymywaniu.
Elektroniczne RCCB są szeroko stosowane w różnych sytuacjach, w których wymagana jest ochrona elektryczna, w tym między innymi:
Budynki mieszkalne i komercyjne: Służy do ochrony sprzętu elektrycznego i bezpieczeństwa osobistego, zapobiegając wypadkom porażeniom i pożarom elektrycznym.
Linie produkcyjne przemysłowe: Służy do ochrony urządzeń elektrycznych, takich jak silniki i transformatory przed normalną obsługą, zapobiegając uszkodzeniu sprzętu i przestojom z powodu wycieku i przeciążenia.
Obiekty publiczne: takie jak szpitale, szkoły, biblioteki i inne miejsca, używane do zapewnienia bezpiecznego działania sprzętu elektrycznego i bezpiecznego wykorzystania energii elektrycznej przez personel.
