Kontakt elektroniczny

Wysokiej jakości stycznik elektroniki SontuoEC jest stosowany głównie w obwodach znamionowych napięcia do 660 V, AC 50 Hz lub 60 Hz, prądu znamionowego do 95A, w celu tworzenia i rozbijania, często uruchamiania i kontrolowania silnika prądu przemiennego. W połączeniu z pomocniczym blokiem kontaktowym, opóźnieniem czasu i urządzeniem do interpretacji maszyn itp. Staje się kontaktem opóźnienia, mechanicznym stycznikiem, starter Star-Delta. Zmienia się w rozrusznik elektromagnetyczny, gdy działa razem z pasującym przekaźnikiem termicznym, który może chronić obwód przeciążenia. Kontakt jest produkowany zgodnie z IEC60947-4-1.

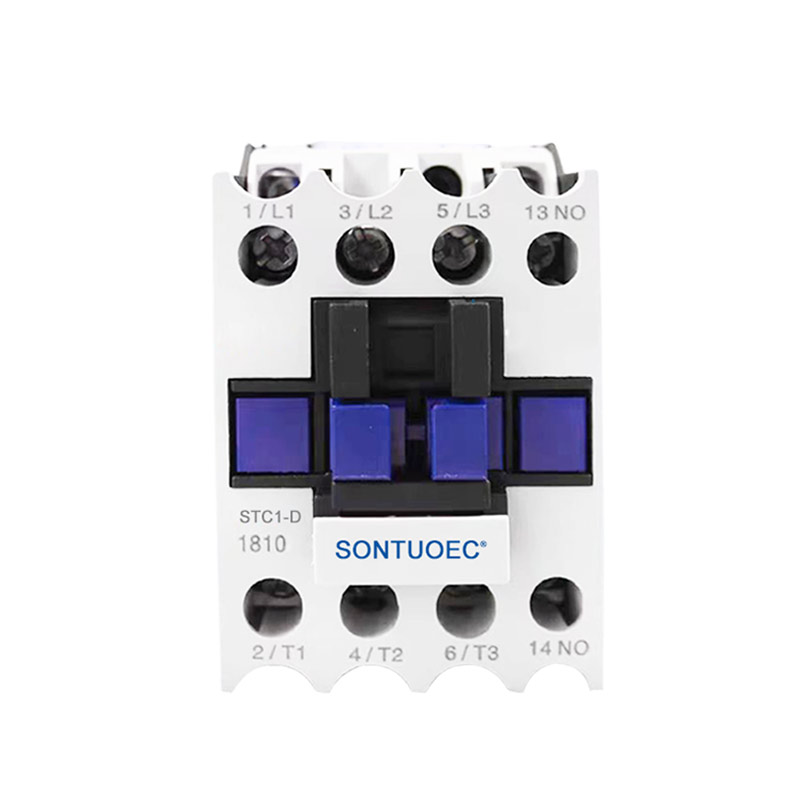

Model:STC1-D

Wyślij zapytanie

Opis produktu

Typ		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Znamionowy prąd roboczy (a)	AC3	9	12	18	25	32	40	50	65	80	95
Znamionowy prąd roboczy (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardowe oceny mocy Silniki 3-fazowe 50/60 Hz w kategorii AC-3	220/230 V.	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V.	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V.	4	5.5	9	11	15	22	25	37	45	45
	500 V.	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V.	5.5	7.5	10	15	18.5	30	33	37	45	55
Znamionowy prąd cieplny (a)		20	20	32	40	50	60	80	80	125	125
Życie elektryczne	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Życie elektryczne	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Życie mechaniczne (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Liczba kontaktów	3p+no					3p+NC+NO

Funkcje produktu

Wysoka wydajność: styczniki elektroniczne są zaprojektowane jako najmniejsze, najlżejsze i najniższe zapieczętowane styczniki w branży, z obecnymi ocenami do 500A (w 85 ° C) i zdolnością przerywania 2000A (przy 320 VDC).

Efektywne energooszczędne: Wbudowany oszczędność energii cewki działa tylko o mocy utrzymywania 1,7 W (przy 12VDC) i może ograniczyć odwrotną siłę elektromotoryczną (EMF) do 0 V.

Bezpieczeństwo: Produkt jest hermetycznie zapieczętowany pod kątem bezpieczeństwa wewnętrznego i może działać w wybuchowych lub trudnych środowiskach bez utleniania lub zanieczyszczenia cewki lub kontaktów, w tym długich okresów nieoperacji.

Wszechstronność: Dostarczone są opcjonalne kontakty pomocnicze w celu łatwego monitorowania położenia styków mocy. Posiada również elastyczne połączenia cewki/zasilania.

Scenariusze aplikacji

Styczniki elektroniki są używane w wielu różnych aplikacjach, w tym między innymi:

Systemy akumulatorów: szczególnie odpowiednie dla aplikacji Wspólnoty Europejskiej (EC), w których wymagane jest oznaczenie CE.

Ochrona i przełączanie obwodu: takie jak przełączanie i tworzenie kopii zapasowych przekaźników (typ III), a także kontrola mocy napięcia DC, ochrona obwodu i bezpieczeństwo w projekcie AIAG QS9000.

Inne zastosowania przemysłowe: także w przypadku motoryzacyjnej, lotniczej, sieci komunikacyjnej, elektroniki konsumpcyjnej, medycyny i energii.
