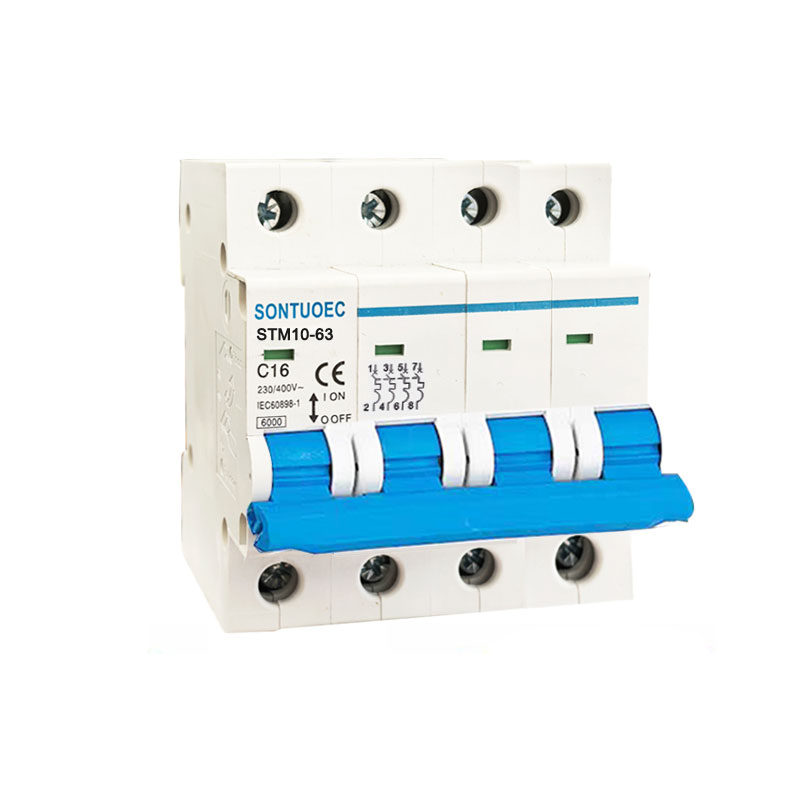

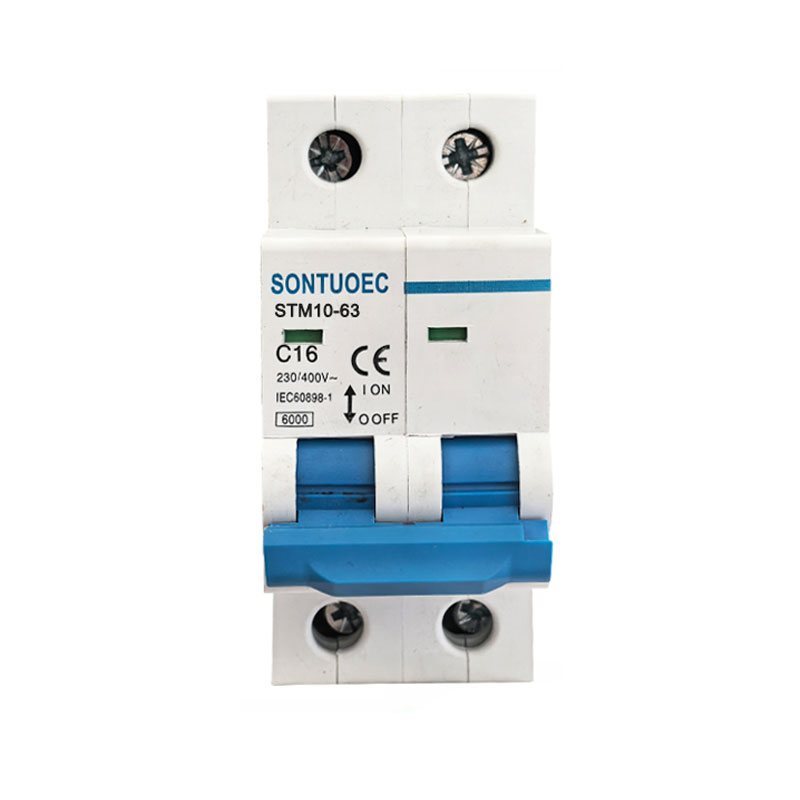

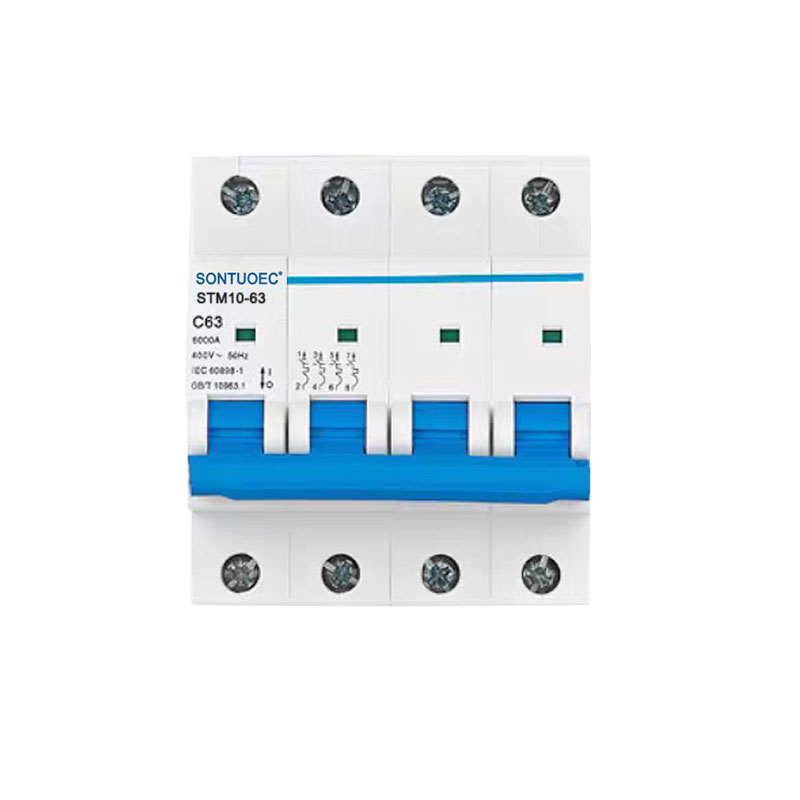

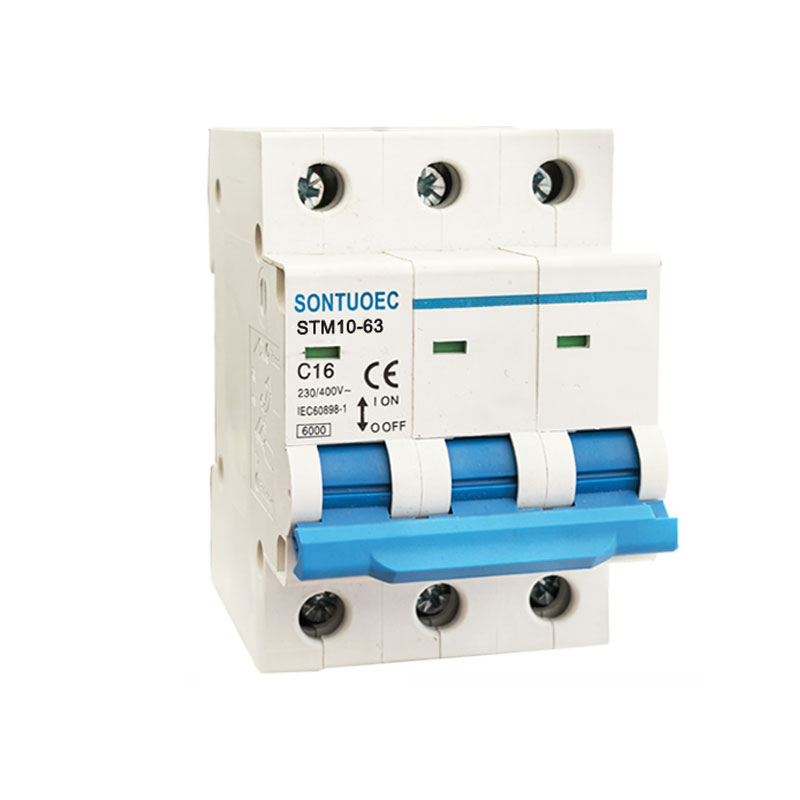

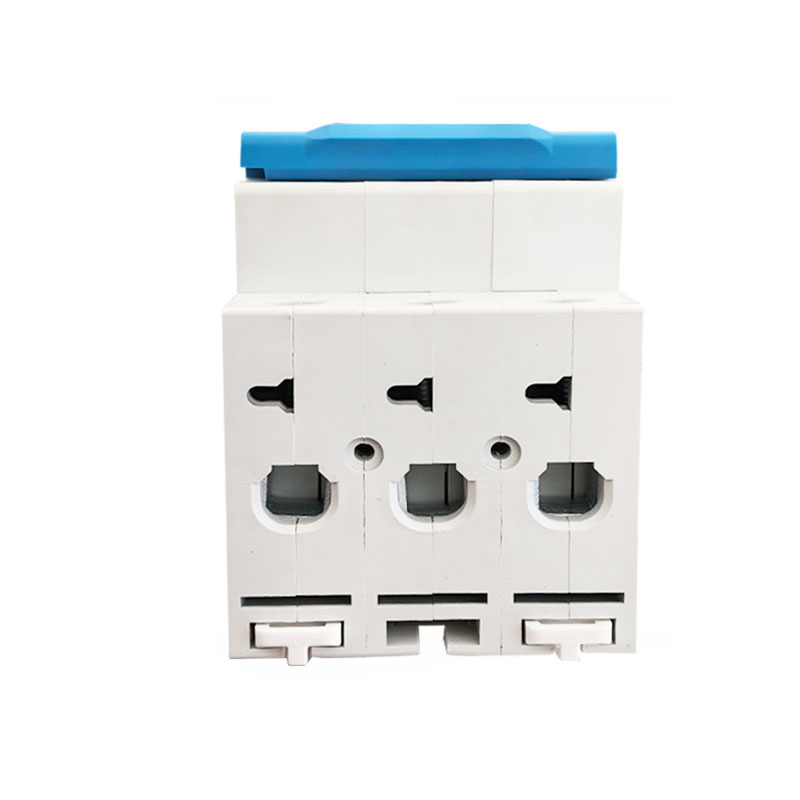

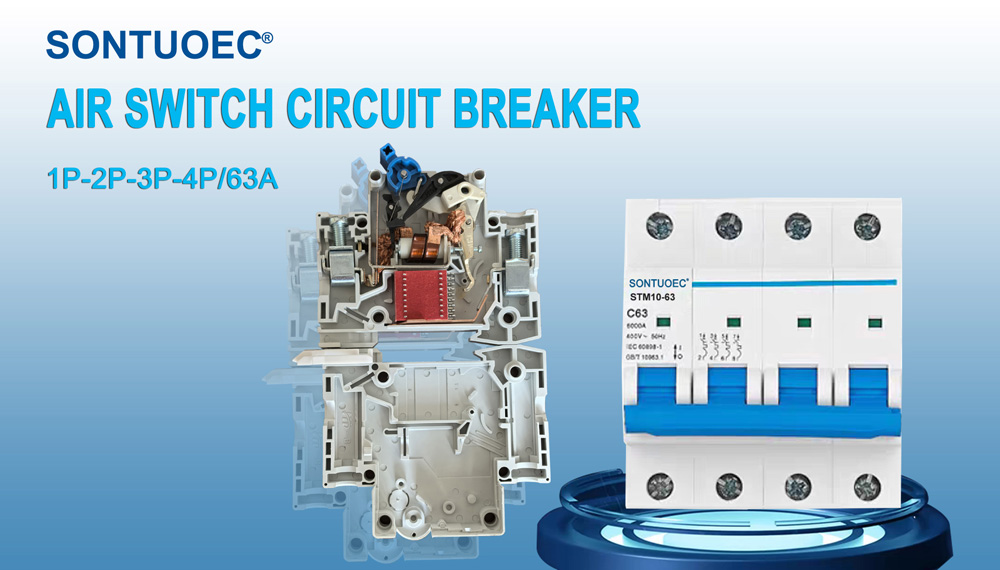

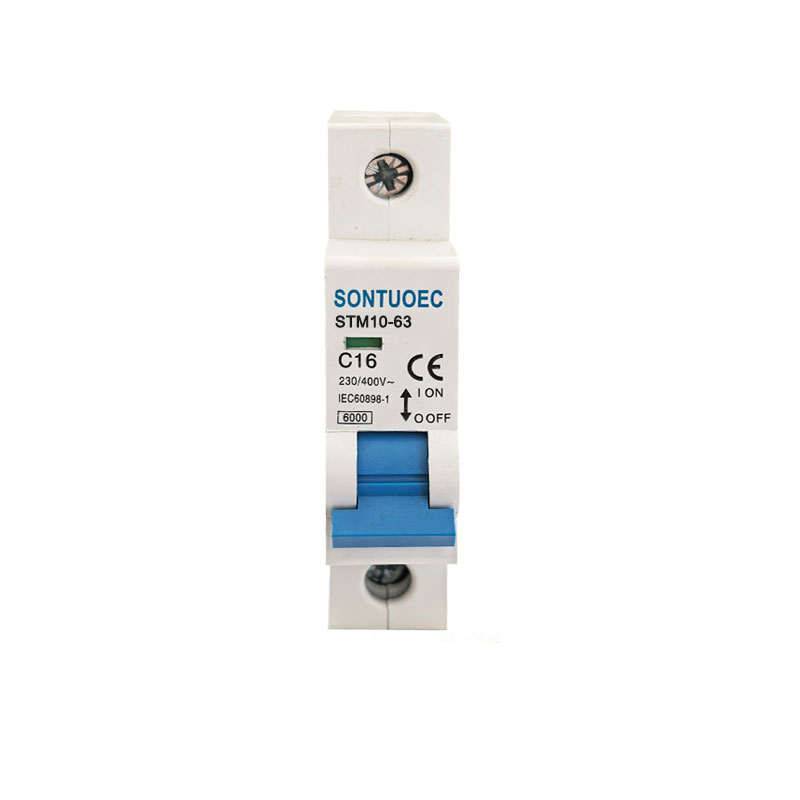

Sprzedaż bezpośrednia z fabryki MCB Stm10-63 Seria 6ka Miniaturowy wyłącznik automatyczny

SONTUOEC jest jednym z chińskich dostawców/producentów specjalizujących się w produkcji różnych małych urządzeń elektrycznych Miniaturowy wyłącznik automatyczny serii STM10-63 o dużej wytrzymałości ma cechy zaawansowanej konstrukcji, niezawodnego działania, wysokiej zdolności wyłączania, eleganckiego wyglądu, a jego obudowa i części są wykonane z materiału odpornego na uderzenia i o silnych właściwościach zmniejszających palność. Nadaje się do zasilania systemów o częstotliwości 50 lub 60, Ue 400V i poniżej, Ui 63A i poniżej. Jest zgodny z normami IEC60898.1 i GB10963.1

Model:STM10-63

Wyślij zapytanie

Opis produktu

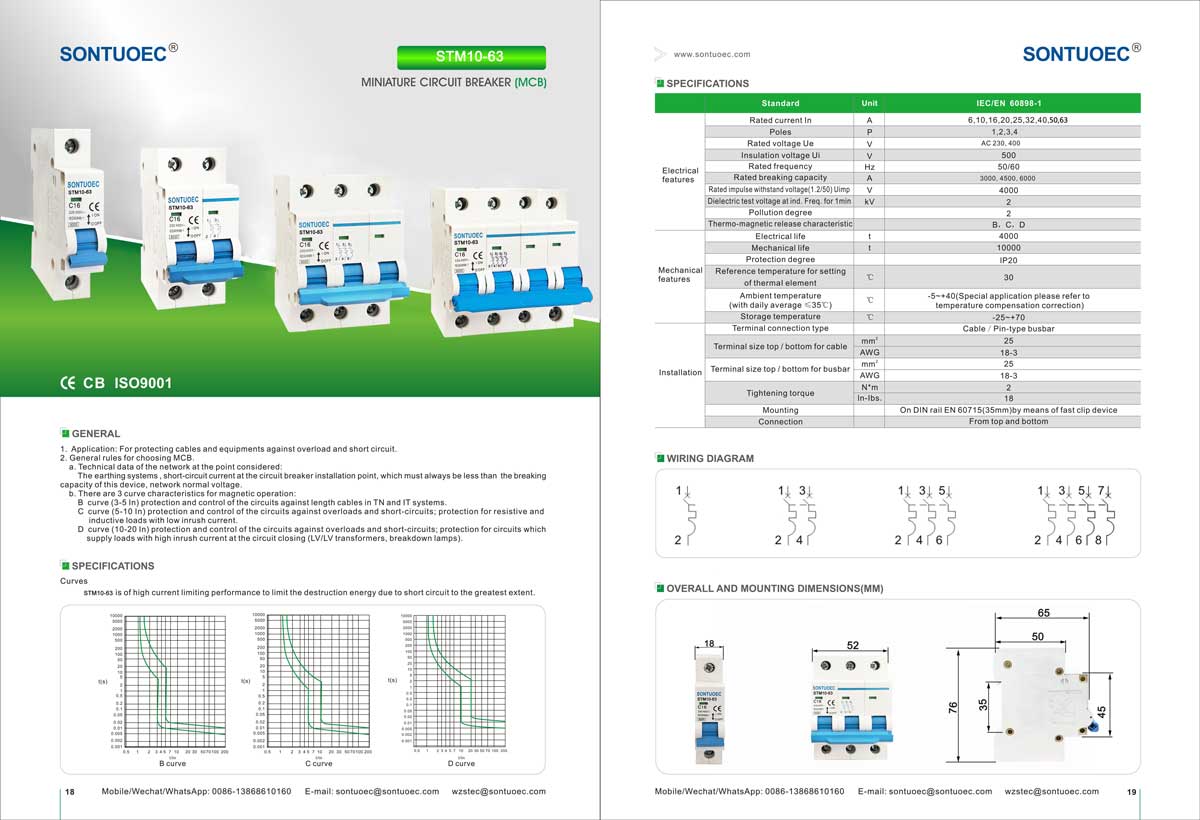

SPECYFIKACJA:

	Standard		IEC/EN 60898-1
Elektryczny	Prąd znamionowy In	A	1,2,4,6,10,16,20,25,32,40,50,63A
cechy	Polacy	P	1,2,3,4
	Napięcie znamionowe Ue	V	AC 230, 400
	Napięcie izolacji Ui	V	500
	Częstotliwość znamionowa	Hz	50/60
	Znamionowa zdolność wyłączania	A	3000, 4500, 6000
	Znamionowe napięcie udarowe wytrzymywane (1,2/50) Uimp	V	4000
	Napięcie probiercze dielektryka przy częstotliwości ind. przez 1 min	Kw	2
	Stopień zanieczyszczenia		2
	Charakterystyka uwalniania termomagnetycznego		B, C, D
Mechaniczny	Życie elektryczne	t	4000
cechy	Żywotność mechaniczna	t	10000
	Stopień ochrony		IP20
	Temperatura odniesienia do ustawienia	°C	30
	elementu termicznego	°C	30
	Temperatura otoczenia	°C	-5 ~ +40 (Specjalne zastosowania, patrz
	(przy średniej dziennej ≤35°C)	°C	korekta kompensacji temperatury)
	Temperatura przechowywania	°C	-25~+70
Instalacja	Typ połączenia terminala		Szyna zbiorcza typu kabel/pin
	Rozmiar zacisku góra/dół dla kabla	mm2	25
	Rozmiar zacisku góra/dół dla kabla	AWG	18 marca
	Rozmiar zacisku góra/dół dla szyny zbiorczej	mm2	25
	Rozmiar zacisku góra/dół dla szyny zbiorczej	AWG	18 marca
	Moment dokręcania	N*m	2
	Moment dokręcania	W-funtach	18
	Montowanie		na szynie DIN EN 60715 (35 mm) za pomocą szybkiego zatrzasku
	Połączenie		Od góry i od dołu

Główne funkcje wyłącznika nadprądowego STM10-63

1. Zabezpieczenie przed przeciążeniem: Gdy prąd w obwodzie przekracza wartość znamionową MCB, miniaturowy wyłącznik nadprądowy STM10-63 automatycznie odetnie obwód w określonym czasie, aby zapobiec przegrzaniu obwodu i sprzętu.

2. Zabezpieczenie przed zwarciem: Gdy w obwodzie wystąpi zwarcie, miniaturowy wyłącznik nadprądowy STM10-63 natychmiast odetnie obwód, aby zapobiec uszkodzeniu obwodu i sprzętu przez prąd zwarciowy.

3. Zabezpieczenie przed wyciekiem (niektóre wyłączniki MCB posiadają tę funkcję): w przypadku wyłączników MCB z zabezpieczeniem przed wyciekiem, gdy w obwodzie wystąpi wyciek, miniaturowy wyłącznik nadprądowy STM10-63 szybko odetnie obwód, aby chronić bezpieczeństwo osobiste.

Zasada działania wyłączników nadprądowych

MCB zwykle zawierają wewnątrz termiczno-magnetyczny lub elektroniczny detektor zadziałania, który służy do wykrywania zmian prądu w obwodzie. Gdy prąd jest nieprawidłowy, wybijak uruchamia mechanizm wyzwalający MCB, powodując szybkie odcięcie obwodu przez miniaturowy wyłącznik nadprądowy STM10-63.

1. Wybijak termiczno-magnetyczny: Wykorzystuje ciepło wytwarzane podczas przepływu prądu przez przewodnik, aby wywołać wyłączenie. Gdy prąd jest zbyt duży, przewodnik nagrzewa się, powodując wygięcie bimetalu wewnątrz wyzwalacza termomagnetycznego, uruchamiając w ten sposób mechanizm wyzwalający.

2. Elektroniczny wyzwalacz: wykorzystuje komponenty elektroniczne do wykrywania zmian prądu i kontrolowania działania mechanizmu wyzwalającego. W przypadku wykrycia nieprawidłowego prądu wyzwalacz elektroniczny wysyła sygnał do mechanizmu wyzwalającego w celu odcięcia obwodu.

Scenariusze zastosowań MCB

MCB są szeroko stosowane w systemach elektrycznych w obszarach mieszkalnych, komercyjnych i przemysłowych w celu ochrony obwodów i sprzętu przed uszkodzeniami spowodowanymi przez nieprawidłowe prądy. Zazwyczaj instaluje się je w skrzynkach rozdzielczych, tablicach rozdzielczych lub szafach sterowniczych i służą jako wyłącznik główny lub odgałęziony obwodu.

Wybór i instalacja wyłączników nadprądowych

1. Wybór: Wybierając wyłączniki nadprądowe, należy wziąć pod uwagę takie czynniki, jak prąd znamionowy obwodu, poziom napięcia, charakterystyki zabezpieczeń oraz to, czy wymagana jest ochrona przed upływem prądu. Ważne jest również, aby upewnić się, że wybrany wyłącznik nadprądowy STM10-63 jest zgodny z lokalnymi normami i przepisami dotyczącymi bezpieczeństwa elektrycznego.

2.Instalacja: Miniaturowe wyłączniki automatyczne STM10-63 należy instalować w suchym, wentylowanym pomieszczeniu, wolnym od gazów korozyjnych i zapewnić prawidłowe i bezpieczne okablowanie. Podczas instalacji należy przestrzegać odpowiednich przepisów bezpieczeństwa elektrycznego i procedur obsługi.
