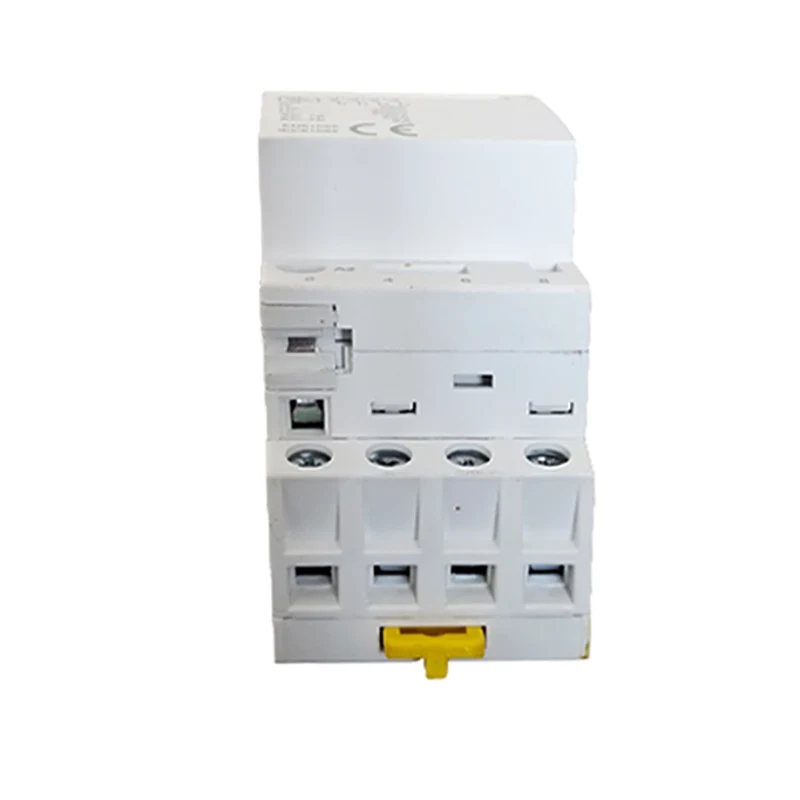

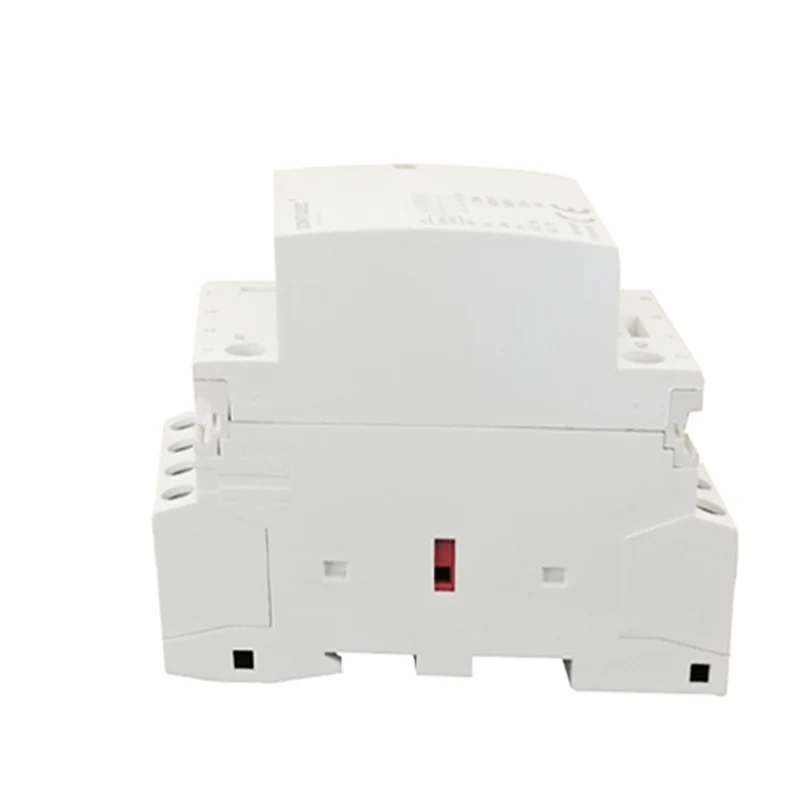

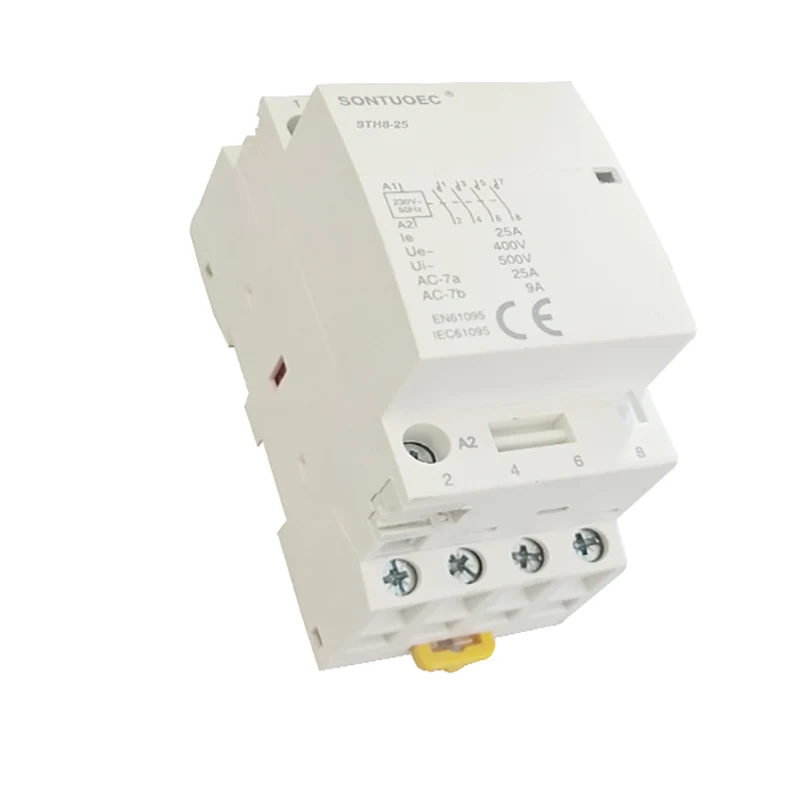

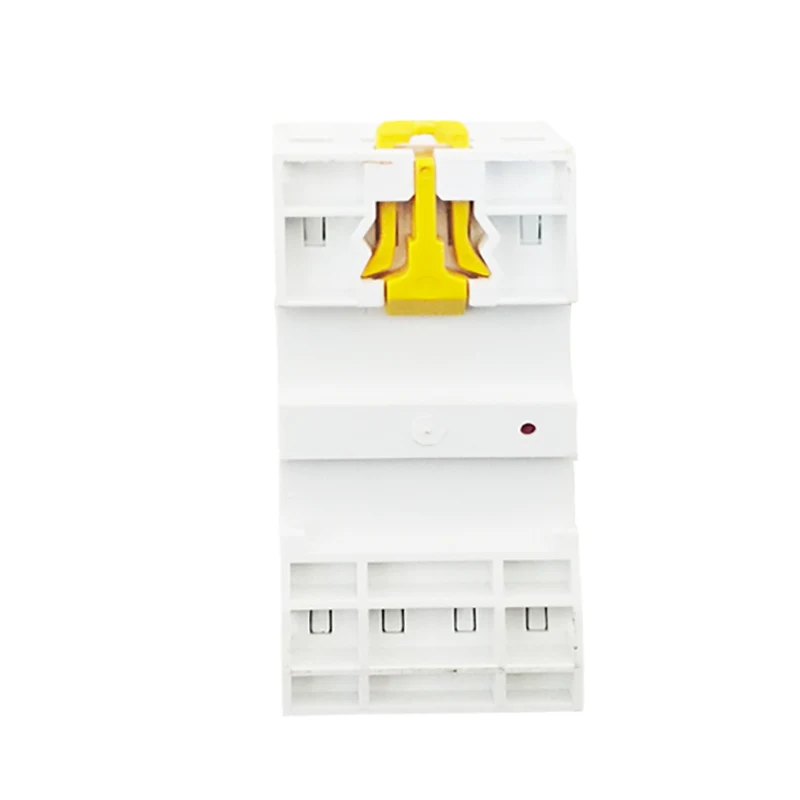

Kontakt z AC gospodarstwa domowego

Typ					Szerokość w 9 mm moduły

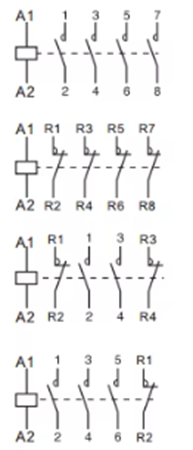

1p	Ocena (LN) AC-7A	Ocena (LN) AC-7A	Kontrola woltaż (VAC) (50 Hz)	Kontakt
	16a	6a	24	1no	2
	20a	7a	110	1NC
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1NO+1NC
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1NO+1NC
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4NC
	25a	9a	230	2no+2nc 3no+1nc
	32a	12a	24	4no	6
	40a	18a	110	4NC
	63a	25a	230	2no+2nc 3no+1nc
	100a	_	24	4no	12
			110
			230

Główna struktura

Kontakt z AC w ​​gospodarstwach domowych zwykle składa się z następujących części:

System kontaktu: w tym kontakty główne i kontakty pomocnicze. Główny kontakt służy do włączania i rozbicia obwodu głównego, który zwykle ma większy prąd znamionowy; Kontakt pomocniczy służy do włączania i rozbicia obwodu sterowania, który ma mniejszy prąd znamionowy.

Układ elektromagnetyczny: Składa się z żelaznego rdzenia, zworki i cewki. Gdy cewka jest energetyzowana, rdzeń generuje pole magnetyczne, które przyciąga zworę i zamyka kontakty; Gdy cewka jest odłączona, pole magnetyczne znikają, zworka jest uwalniana, a kontakty są rozbite.

Urządzenie do gaszenia łuku: używane do gaszenia łuku po odłączeniu kontaktów, zapobiegając uszkodzeniu łuku.

Skorupa i akcesoria: powłoka służy do ochrony wewnętrznych komponentów przed wpływem środowiska zewnętrznego; Akcesoria obejmują wsporniki montażowe, terminale itp., Które służą do realizacji instalacji i okablowania stycznika.

Zasada działania

Zasada pracy styczników prądu przemiennego gospodarstwa domowego opiera się na zasadzie indukcji elektromagnetycznej. Gdy cewka jest energetyzowana, żelazny rdzeń generuje pole magnetyczne, które przyciąga zworę i zamyka styki; Gdy cewka jest de-energetyzowana, pole magnetyczne znikają, zworność jest uwalniana, a styki są odłączone. Kontrolując energetyzację i delenergię cewki, można zrealizować zdalne sterowanie i ochronę obwodów gospodarstw domowych.

Parametry techniczne

Główne parametry techniczne styczników prądu przemiennego gospodarstwa domowego obejmują napięcie znamionowe, prąd znamionowy, częstotliwość znamionową, pojemność łączenia i zerwania i tak dalej. Wybór tych parametrów należy określić zgodnie z faktyczną sytuacją obwodu gospodarstwa domowego, aby zapewnić normalne działanie i bezpieczne wykorzystanie stycznika.

Napięcie znamionowe: odnosi się do poziomu napięcia, gdy kontakt działa normalnie.

Prąd znamionowy: odnosi się do maksymalnego prądu, który stycznik może wytrzymać przez długi czas pod napięciem znamionowym.

Częstotliwość znamionowa: Częstotliwość zasilania, gdy kontakt działa normalnie.

Pojemność łączenia i zerwania: maksymalny prąd, który stycznik może niezawodnie łączyć i pękać w określonych warunkach.
