Stycznik prądu przemiennego typu LC1-n

Styczniki prądu przemiennego typu LC1-N są odpowiednie do stosowania w obwodach o AC 50 Hz lub 60 Hz, napięcia do 660 V (do 690 V dla niektórych modeli) i prądów do 95A. Służy do łączenia i łamania obwodów na duże odległości, a także do często uruchamiania i kontrolowania silników prądu przemiennego.

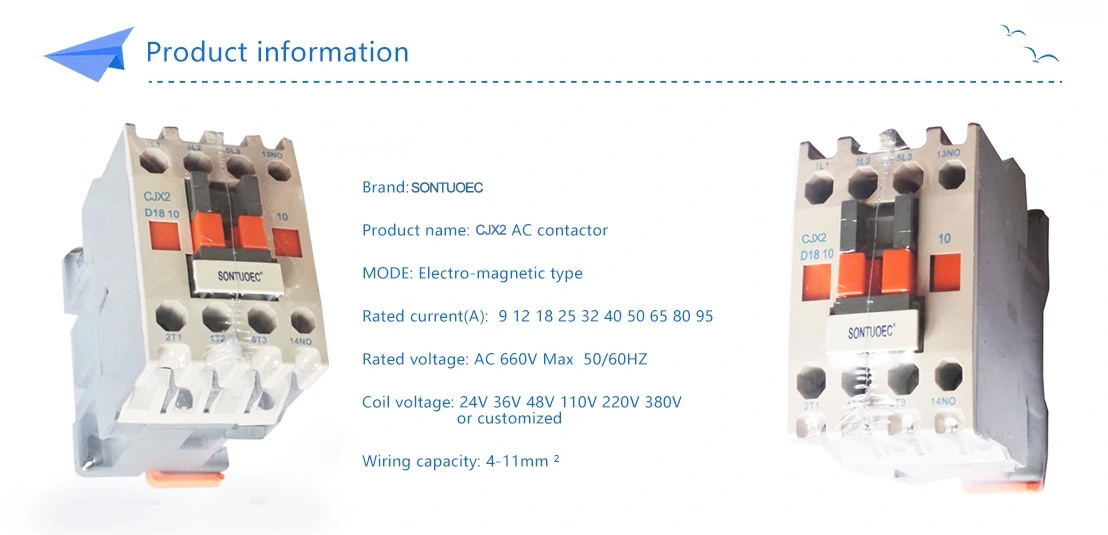

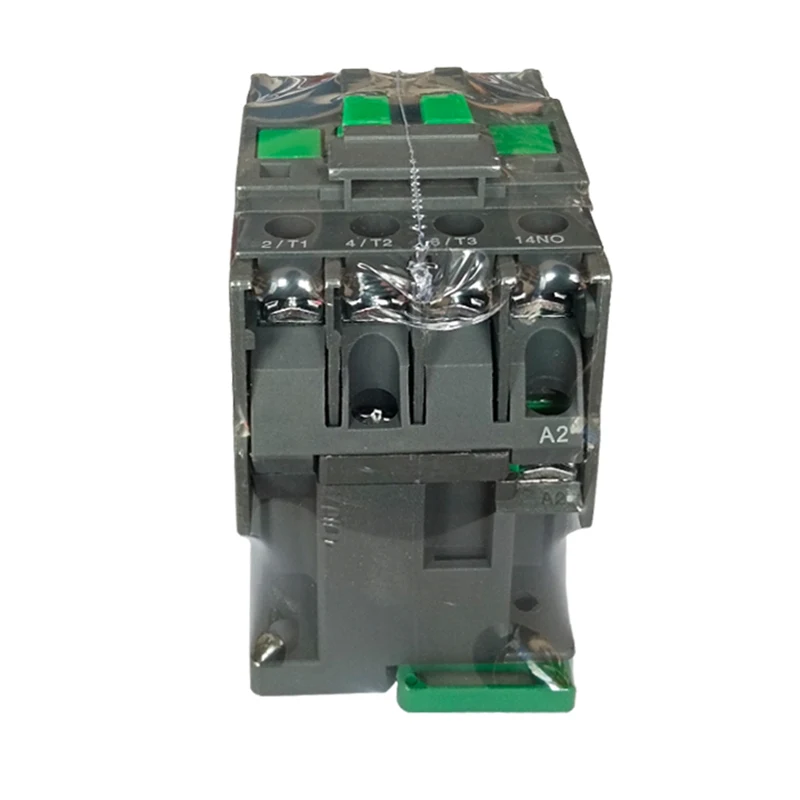

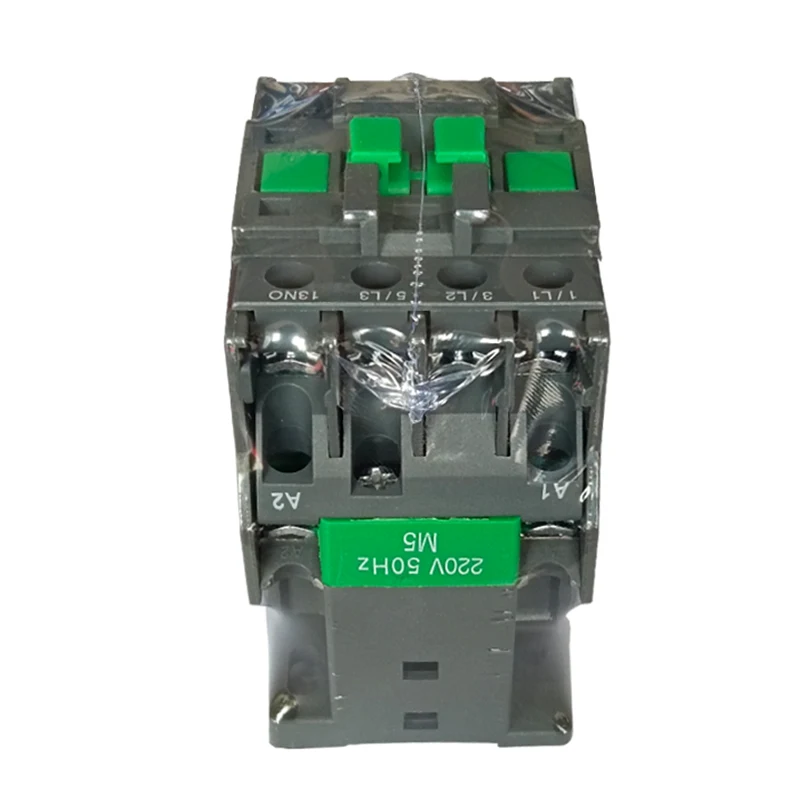

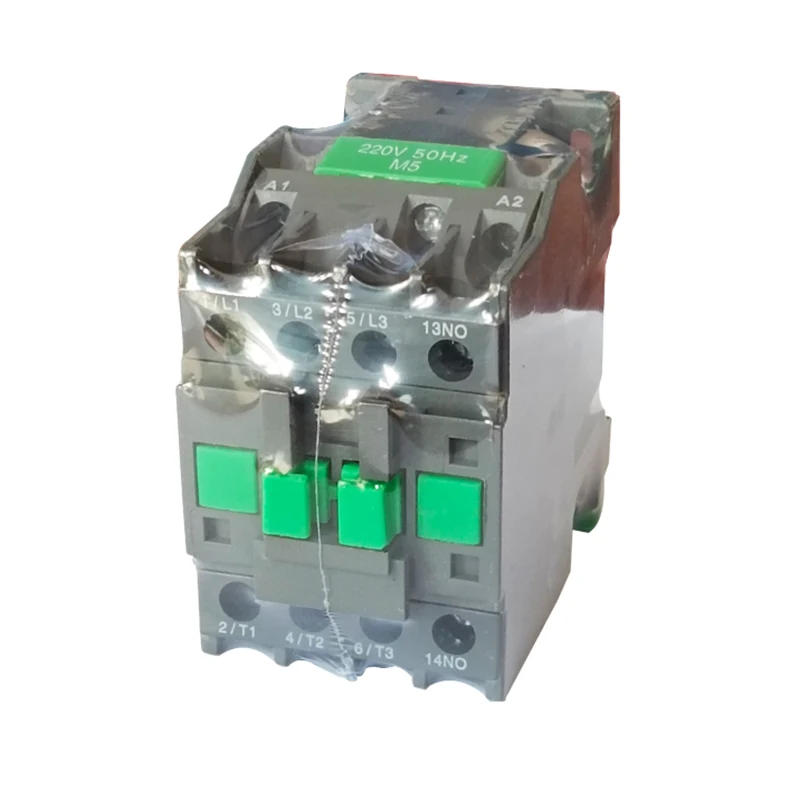

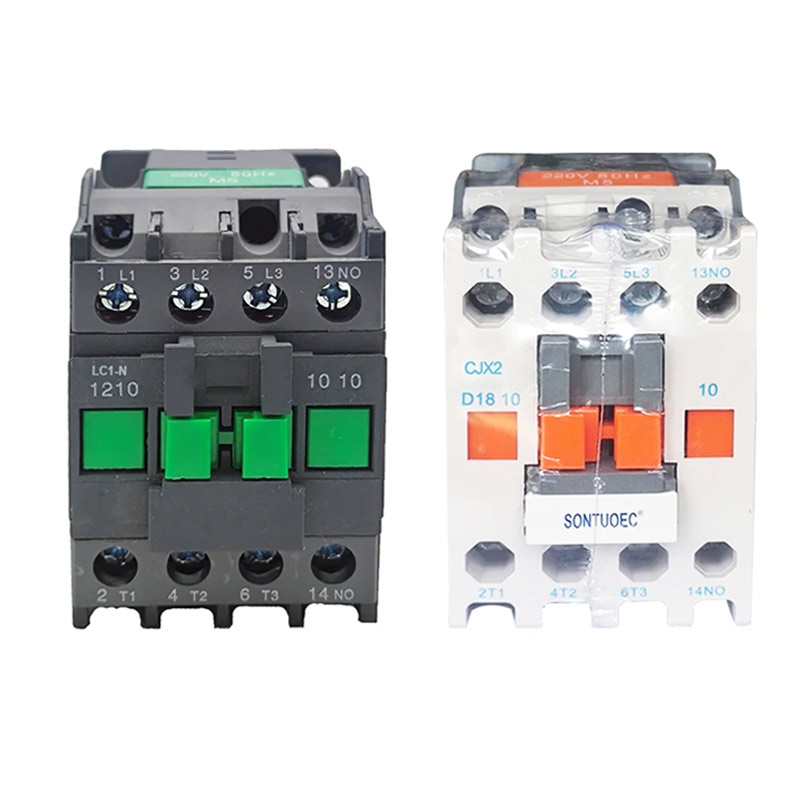

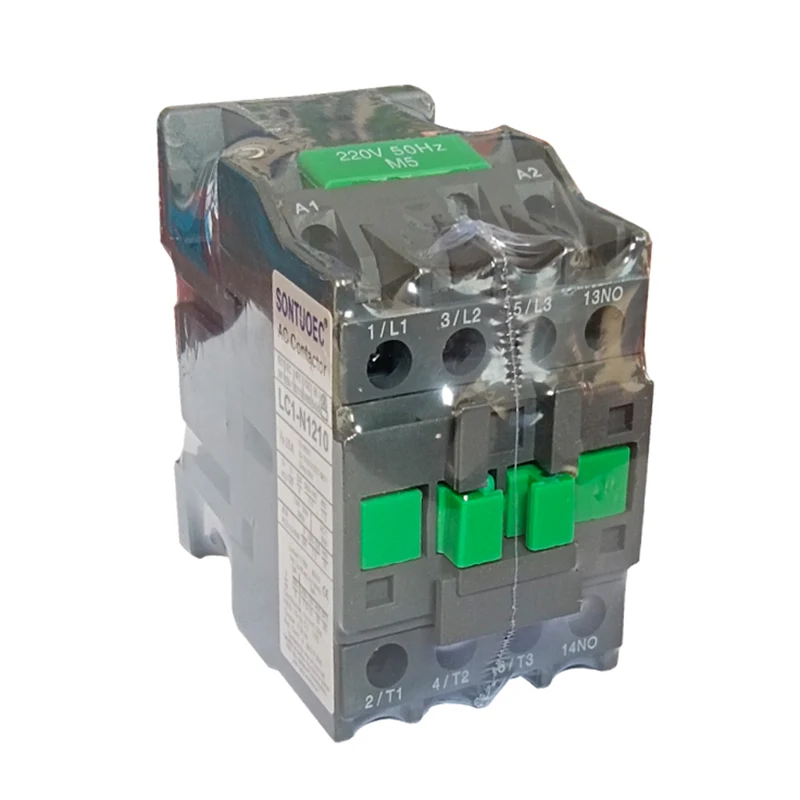

Model:LC1-N1210

Wyślij zapytanie

Opis produktu

Typ		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Znamionowy prąd roboczy (a)	AC3	9	12	18	25	32	40	50	65	80	95
Znamionowy prąd roboczy (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Oceny siły standardowej 3-fazy Motors 50/60 Hz Incategory AC-3	220/230 V.	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V.	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V.	4	5.5	9	11	15	22	25	37	45	45
	500 V.	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 V.	5.5	7.5	10	15	18.5	30	33	37	45	55
Znamionowy prąd cieplny (a)		20	20	32	40	50	60	80	80	125	125
Życie elektryczne	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Życie elektryczne	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Życie mechaniczne (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Liczba kontaktów	3p+no					3p+NC+NO
Liczba kontaktów	3p+NC					3p+NC+NO

Cechy strukturalne

Projekt modułowy: stycznik prądu przemiennego LC1-N przyjmuje modułową konstrukcję z kompletną kombinacją funkcji, co jest wygodne dla użytkowników do wyboru i łączenia zgodnie z ich potrzebami.

Układ elektromagnetyczny: w tym cewka elektromagnetyczna i rdzeń żelazny, który jest ważną częścią stycznika, polegając na nim w celu napędzania zamknięcia i odłączenia kontaktów.

System kontaktu: w tym kontakt główny i kontakt pomocniczy. Główny kontakt służy do łączenia i przełamania obwodu głównego i kontrolowania większego prądu; Kontakt pomocniczy znajduje się w obwodzie kontrolnym, aby spełnić wymagania różnych metod kontrolnych.

System gaśnictwa łuku: Wyposażony w urządzenie do gaśniczego łuku, ogólnie półklośne podłużne gliny łukowate, i wyposażony w silny magnetyczny obwód nadmuchy łuku, aby upewnić się, że styki do rozbicia obwodu generowanego przez łuk są niezawodnie wygaszane, zmniejszyć uszkodzenie łuku.

Zasada działania

Gdy obwód sterujący jest energetyzowany, cewka elektromagnetyczna generuje pole magnetyczne, które przyciąga żelazny rdzeń do napędzania styków do zamknięcia, łącząc w ten sposób główny obwód sprężarki. Gdy obwód kontrolny jest odłączany, pole magnetyczne znika, żelazny rdzeń jest resetowany pod działaniem sprężyny, kontakt jest odłączany, a główny obwód sprężarki jest również odłączony.
