Zasada działania przekaźnika termicznego i środki ostrożności przy wyborze

Przekaźniki termicznesą kluczowym członkiem rodziny przekaźników, często używanym w produkcji i posiadającym duże znaczenie.

Zasada działania przekaźników termicznych

Element grzejny w przekaźniku termicznym, który wytwarza ciepło, należy podłączyć szeregowo z obwodem silnika. Dzięki temu przekaźnik termiczny może bezpośrednio wykrywać prądy przeciążeniowe silnika. Elementem czujnikowym przekaźnika termicznego jest zazwyczaj pasek bimetaliczny. Pasek bimetaliczny to połączenie dwóch blach o różnych współczynnikach rozszerzalności liniowej, sprasowanych mechanicznie. Warstwa o większym współczynniku rozszerzalności nazywana jest warstwą aktywną, natomiast warstwa o mniejszym współczynniku rozszerzalności nazywana jest warstwą pasywną. Po podgrzaniu pasek bimetaliczny rozszerza się liniowo. Ze względu na różne współczynniki rozszerzalności liniowej obu warstw metalu i ich bliski kontakt, pasek bimetaliczny wygina się w kierunku warstwy pasywnej. Siła mechaniczna wytwarzana przez to zginanie powoduje działanie styków.

Sekcja przekaźnika termicznego

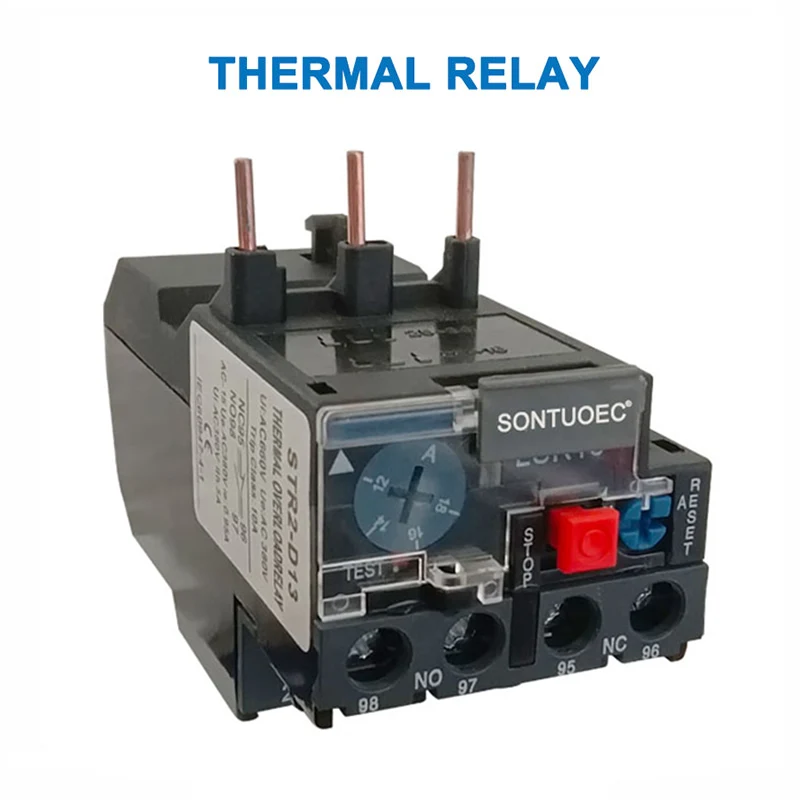

Aprzekaźnik termicznyskłada się z elementu grzejnego, paska bimetalicznego, styków oraz mechanizmu przekładniowego i regulacyjnego. Elementem grzejnym jest drut oporowy o niskiej rezystancji, połączony szeregowo z obwodem głównym zabezpieczanego silnika. Pasek bimetaliczny powstaje w wyniku sprasowania ze sobą dwóch blach o różnych współczynnikach rozszerzalności cieplnej. Gdy silnik jest przeciążony, prąd przepływający przez element grzejny przekracza ustawiony prąd, co powoduje wygięcie paska bimetalicznego do góry pod wpływem ciepła, oddzielenie się od płytki i otwarcie styku normalnie zamkniętego. Ponieważ styk normalnie zamknięty jest podłączony do obwodu sterującego silnika, jego otwarcie powoduje odłączenie zasilania podłączonej cewki stycznika, otwierając w ten sposób główne styki stycznika i odłączając zasilanie od głównego obwodu silnika, zapewniając w ten sposób ochronę przed przeciążeniem.

Funkcja przekaźnika termicznego

Stosowany jest przede wszystkim do zapewnienia ochrony przed przeciążeniem silników asynchronicznych. Zasada działania polega na tym, że gdy prąd przeciążeniowy przepływa przez element termiczny, pasek bimetaliczny nagrzewa się i wygina, popychając siłownik i uruchamiając styki, odłączając w ten sposób obwód sterujący silnika i wyłączając silnik, zapewniając w ten sposób zabezpieczenie przed przeciążeniem. Ponieważ przenoszenie ciepła z taśmy bimetalicznej podczas procesu gięcia zajmuje dużo czasu, przekaźniki termiczne nie mogą być stosowane do ochrony przed zwarciami; można je stosować wyłącznie jako zabezpieczenie przed przeciążeniem dla przekaźników termicznych zabezpieczających przed przeciążeniem.

Cel przekaźnika termicznego

Przekaźniki termicznewykorzystywane głównie do ochrony przed przeciążeniem obwodu.

 Zasada ich działania polega na tym, że gdy prąd przeciążeniowy przepływa przez element termiczny, pasek bimetaliczny nagrzewa się i wygina, popychając element wykonawczy i uruchamiając styki, rozłączając w ten sposób obwód i zatrzymując obciążenie, zapewniając w ten sposób zabezpieczenie przed przeciążeniem. Ponieważ oddawanie ciepła z taśmy bimetalicznej podczas jej zginania zajmuje dużo czasu, przekaźniki termiczne nie mogą być stosowane do zabezpieczenia przed zwarciem, a jedynie do zabezpieczenia przed przeciążeniem.

Środki ostrożności przy wyborze przekaźników termicznych
