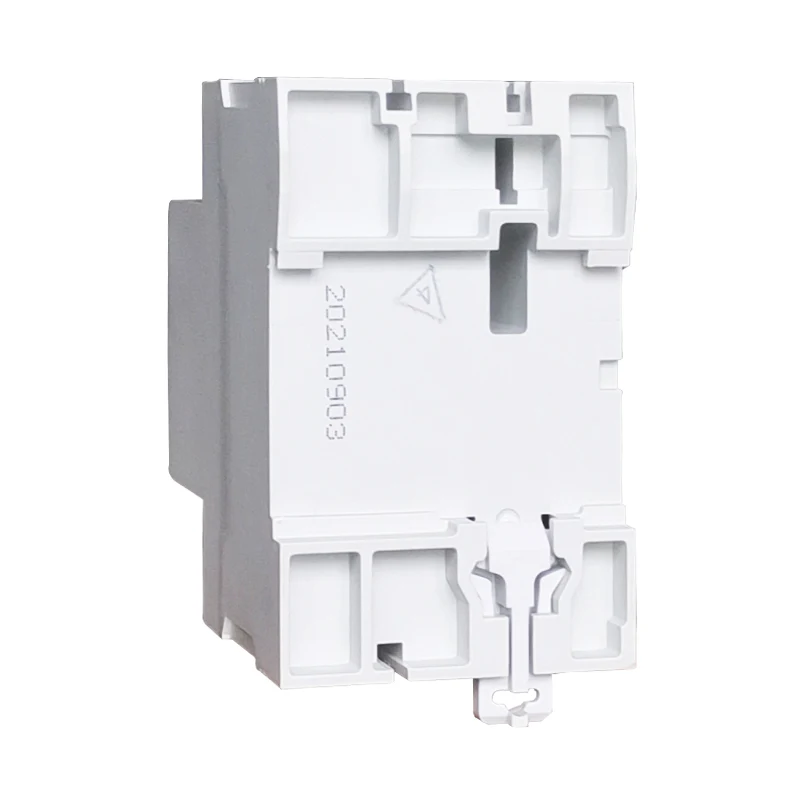

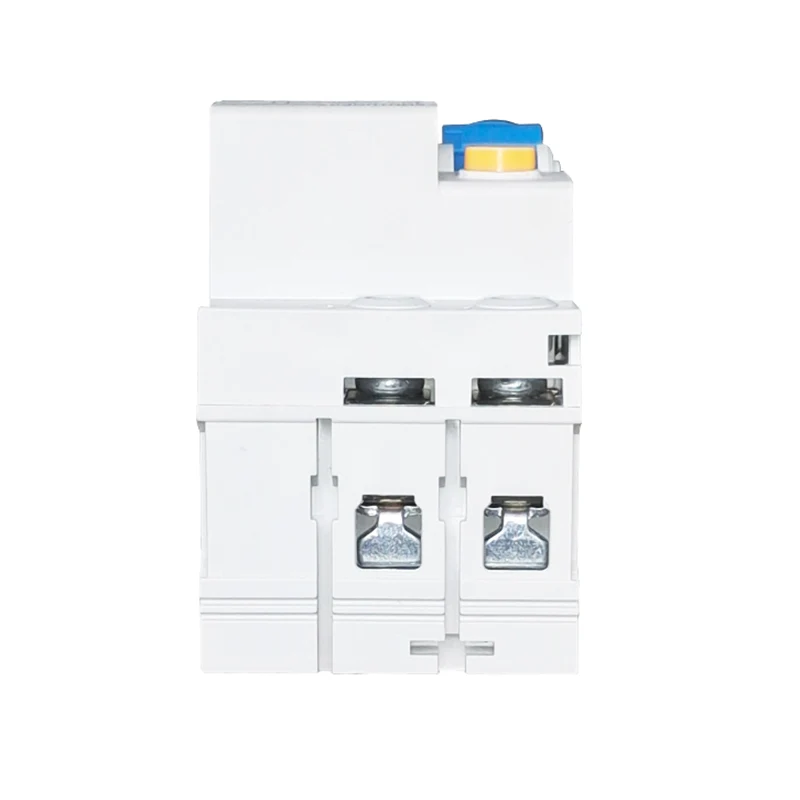

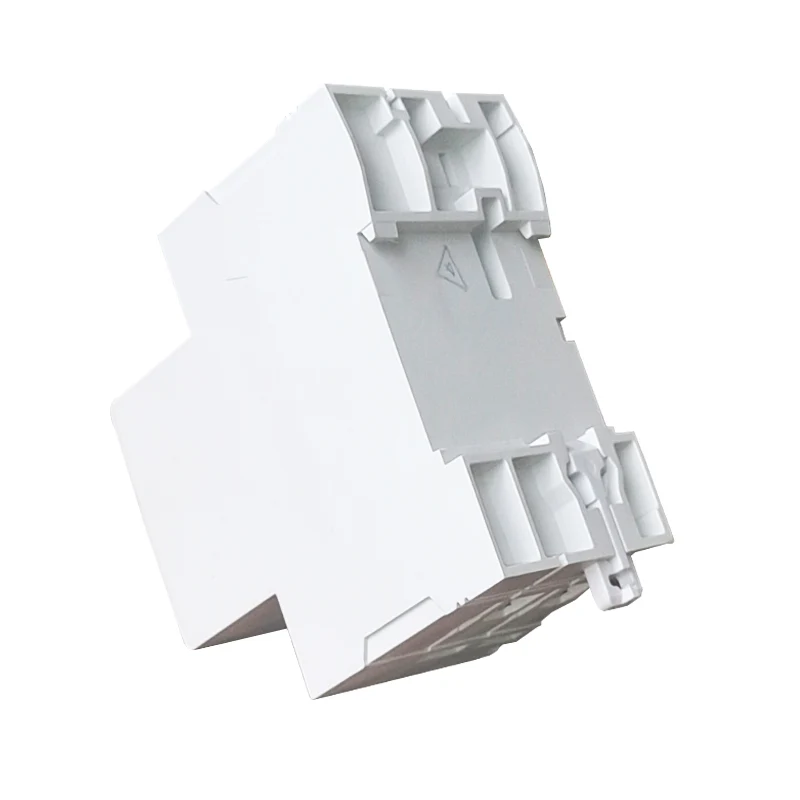

Wyłącznik różnicowoprądowy RCCB B

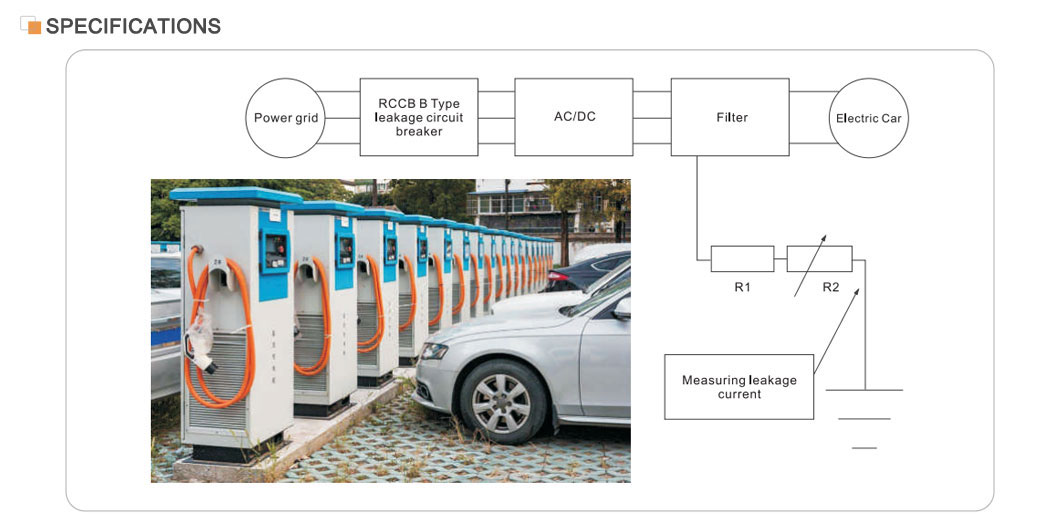

Wyłącznik różnicowoprądowy RCCB B chroni w przypadku ciągłego prądu zwarciowego w sieciach trójfazowych. Zwykle jest stosowany w stacjach ładowania, aparaturze i przyrządach medycznych, sterownikach i napędach o zmiennej prędkości, ładowarkach akumulatorowych i falownikach (DC)... STID-B jest zgodny z normami IEC/EN61008-1 i IEC/EN62423.

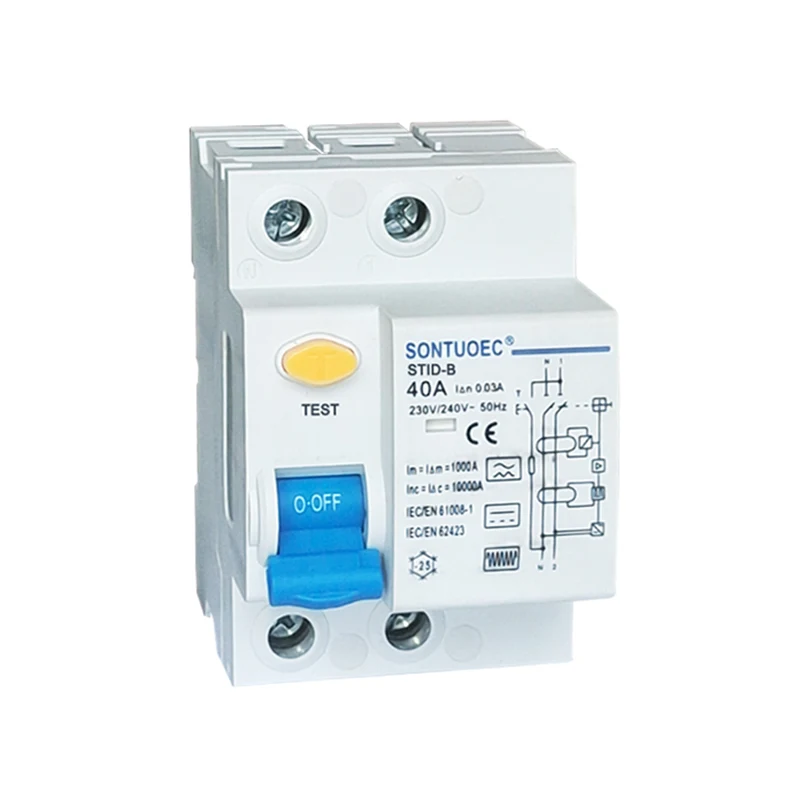

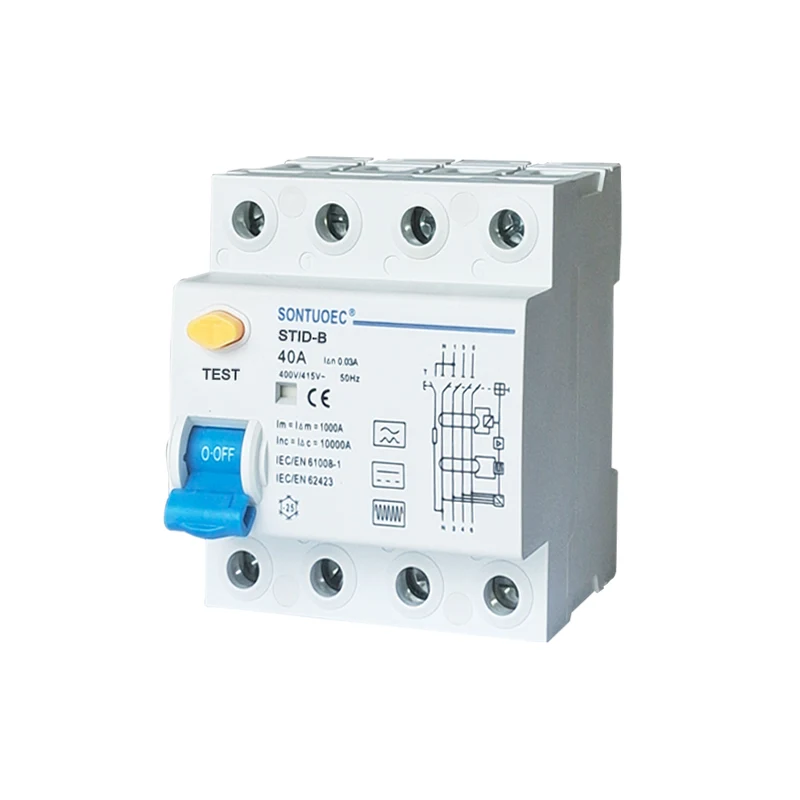

Model:STID-B

Wyślij zapytanie

Opis produktu

Elektryczny Funkcja	Standard		IEC/EN62423 i IEC/EN61008-1
	Typ (wykryty kształt fali upływu do ziemi)		B
	Prąd znamionowy In	A	25,40,63
	Polacy	P	1P+N, 3P+N
	Napięcie znamionowe Ue	V	IP+N:230/240V;3P+N:400/415V
	Czułość znamionowa I n	A	0,03, 0,1, 0,3
	Napięcie izolacji Ui	V	500
	Znamionowe wytwarzanie pozostałości i	A	500 (w = 25A/40A)
	zdolność wyłączania I m	A	630(In=63A)
	Prąd zwarciowy I c	A	10000
	Bezpiecznik SCPD	A	10000
	Czas przerwy pod I n	s	≤0,1
	Częstotliwość znamionowa	Hz	50
	Znamionowe napięcie udarowe wytrzymywane (1,2/5,0) Uimp	V	4000
MechanicaI cechy	Napięcie probiercze dielektryka przy ind. Fred. przez 1 minutę	kv	2.5
	Stopień zanieczyszczenia		2
	Życie elektryczne		2000
	MechanicaI Life		10000
	Wskaźnik prądu zwarciowego		Tak
	Stopień ochrony		IP20
	Temperatura otoczenia (ze średnią dzienną 35 )	°C	-40~+55°C
	Temperatura przechowywania	°C	-40~+70°C

Wyłącznik różnicowoprądowy STID-B RCCB B jest odpowiedni dla typu A i nadaje się również do wygładzania prądów różnicowych DC, prądów różnicowych DC, które mogą powstawać w obwodach prostownika i prądów różnicowych AC o wysokiej częstotliwości. Zapewnia ochronę w przypadku ciągłych prądów zwarciowych w sieciach trójfazowych. STID-B jest powszechnie stosowany w stacjach ładowania, sprzęcie i instrumentach medycznych, sterownikach i napędach o zmiennej prędkości, ładowarkach akumulatorów i falownikach (DC). STID-B jest zgodny z normami IEC/EN61008 i IEC/EN62423.

Główne cechy

Prąd znamionowy: 40A, odpowiedni do systemów elektrycznych o większym prądzie.

Ochrona przed wyciekiem: dzięki wysokiej czułości i dokładności może wykryć prąd upływowy i odciąć zasilanie w bardzo krótkim czasie.

Parametry bezpieczeństwa: są zgodne z międzynarodowymi normami, takimi jak IEC/EN61008.1 i GB16916.1, zapewniając bezpieczeństwo i niezawodność produktu.

Zakres zastosowania: Szeroko stosowany w budynkach przemysłowych, komercyjnych, wysokościowych i cywilnych, aby zapewnić kompleksową ochronę układu elektrycznego.

Zasada działania

Wyłącznik różnicowoprądowy RCCB B jest oparty na przekładniku prądowym o zerowej składowej. Każda faza przewodząca przechodzi przez przekładnik prądowy składowej zerowej, którego strona wtórna jest połączona z zatrzaskiem elektromagnetycznym. W normalnych warunkach suma wektorów prądów fazowych płynących przez przekładnik prądowy składowej zerowej wynosi zero, więc strumień przez transformator wynosi zero, wtórne napięcie wyjściowe również wynosi zero, a wyłącznik nie zadziała. Jednakże, gdy prąd upływowy wzrośnie i spowoduje wzrost napięcia wyjściowego strony wtórnej do pewnego poziomu, wyzwalacz elektromagnetyczny aktywuje się, powodując zadziałanie mechanizmu operacyjnego i rozłączenie styków podłączonych do źródła zasilania, zapewniając w ten sposób ochronę przed wyciekiem.

Wybór i instalacja

Wybór: Przy wyborze wyłącznika RCCB należy wziąć pod uwagę parametry takie jak napięcie znamionowe, prąd znamionowy, prąd upływu i czas działania układu elektrycznego. Konieczne jest także wybranie odpowiedniego wyłącznika różnicowoprądowego zgodnie z rodzajem wymaganej ochrony (np. ochrona przed dotykiem bezpośrednim lub ochrona przed dotykiem pośrednim).

Instalacja: Wyłącznik różnicowoprądowy należy instalować na końcu instalacji elektrycznej lub na odgałęzieniu, aby zapewnić pełną ochronę całej instalacji elektrycznej lub konkretnego odgałęzienia. Podczas instalacji należy ściśle przestrzegać odpowiednich norm i przepisów, aby zapewnić prawidłowe podłączenie i niezawodne działanie wyłącznika RCCB.
