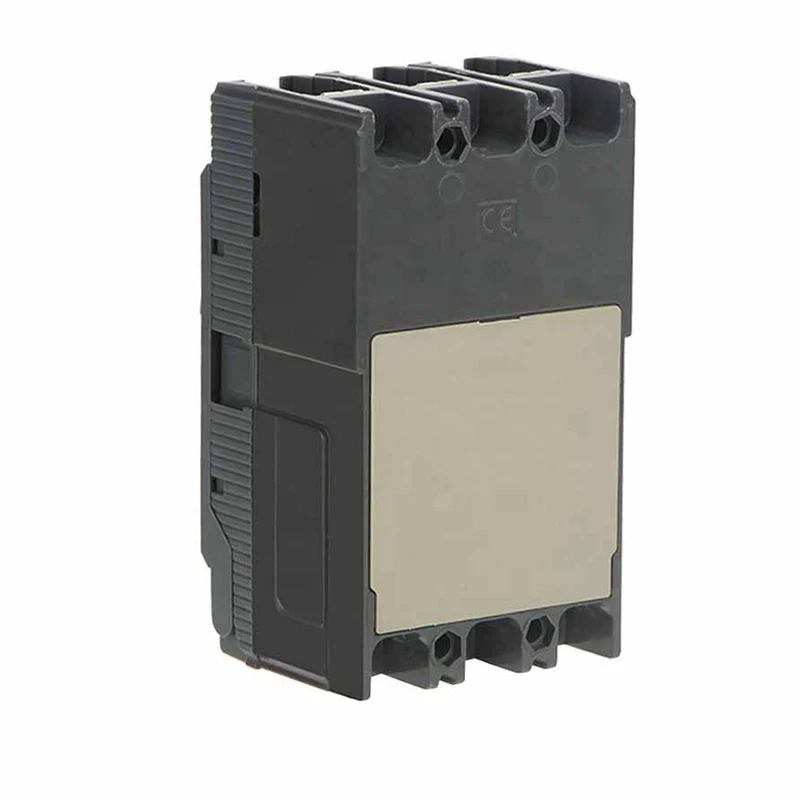

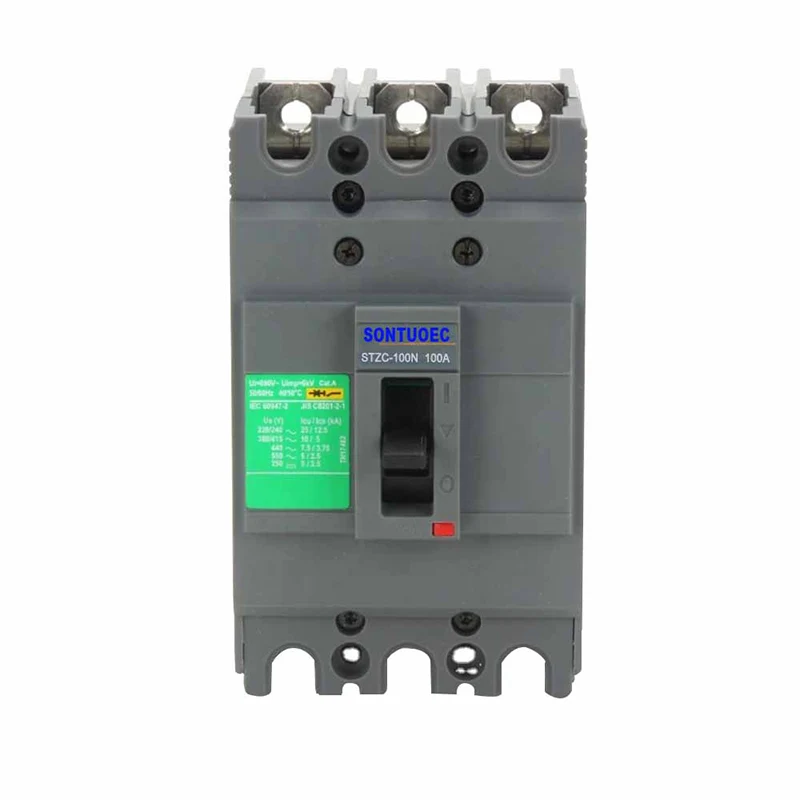

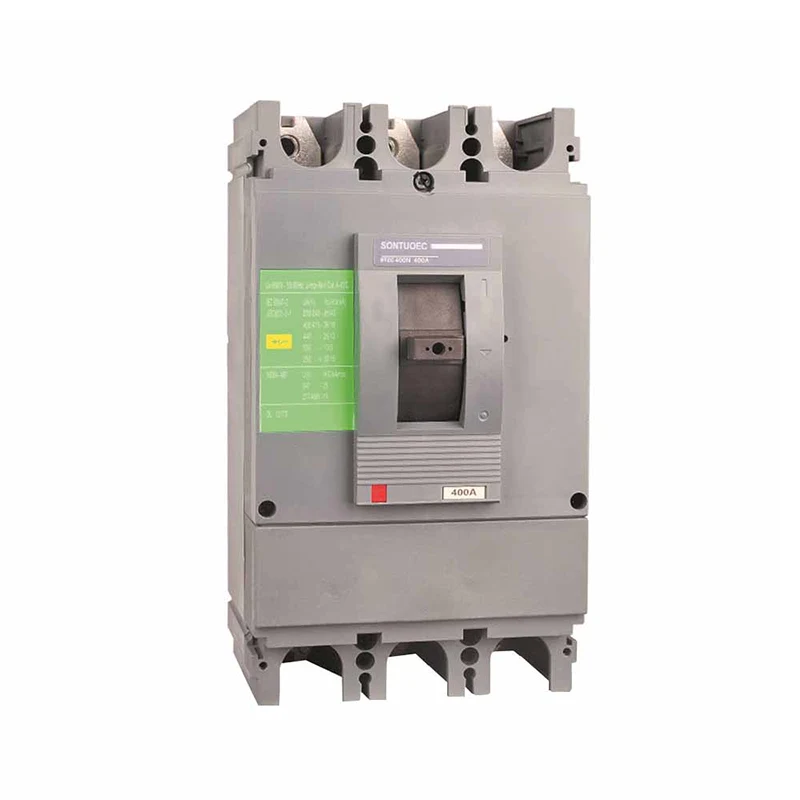

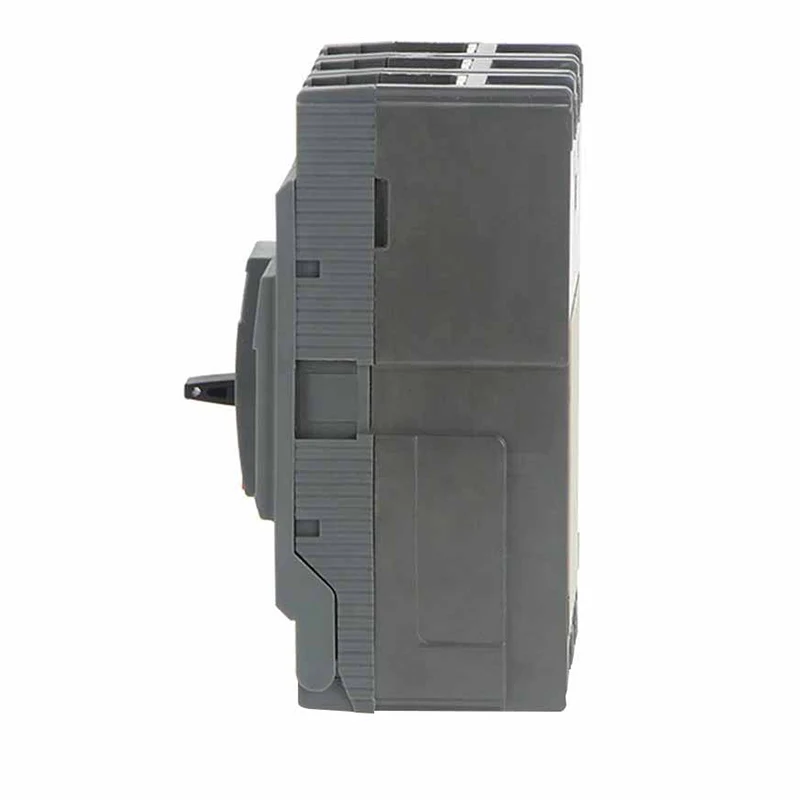

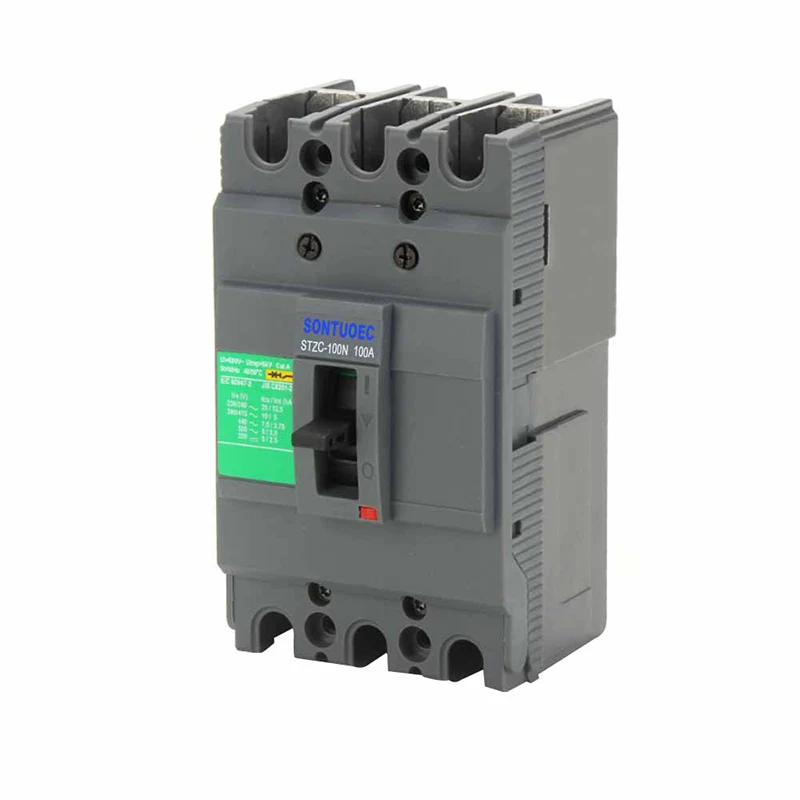

Układ słoneczny formowany obwód obwodu

Wyłącznik obwodu formowanego układu słonecznego wykorzystuje materiały z tworzyw sztucznych lub metalowych o wysokiej wytrzymałości, i zawiera kluczowe elementy, takie jak styki, bezpieczniki i elektromagnetyczne zwolnienia w środku. Może szybko odciąć obwód, gdy prąd przekracza wartość znamionową, zapobiegając w ten sposób uszkodzenia urządzeń elektrycznych w Układzie Słonecznym z powodu przeciążenia lub zwarcia.

Model:STZC

Wyślij zapytanie

Opis produktu

Specyfikacje:

Typ	Prąd znamionowy (a)	Polak	Znamione napięcie izolacji (v), UI (V)	Napięcie znamionowe (v) ue	Shor-Circuit Creaking Pojemność ICS (KA)	Pojemność obwodu shortum pojemność OIOM (KA)	Operacja (czasy)
							Elektryczny/mechanizm

				AC
STZC-100	16,20,25,32,40,50,63 80 100 100	3p, 4p	690	220/230/240	13	25	1500	8500
				400/415	8	15
				440	5	10
				550	3	5
				250 (DC)	3	5
STZC-160	100 125 160			220/230/240	13	25	1000	7000
				400/415	9	18
				440	8	15
				550	3	5
				250 (DC)	3	5
STZC-250	160 180, 200,225 250			220/230/240	13	25	1000	5000
				400/415	9	18
				440	8	15
				550	3	5
				250 (DC)	3	5
STZC-400	250 300 315 400			220/230/240	43	85	1000	4000
				400/415	18	36
				440	18	36
				500	10	20
				550	8	15
STZC-630	400 500 600 630			220/230/240	43	85	1000	4000
				400/415	18	36
				440	18	36
				500	10	20
				550	8	15

Główne funkcje

Ochrona o wysokiej wydajności: Wyłącznik obwodu kształtowego układu słonecznego ma doskonałe przeciążenie i ochronę zwarcia, co może zapewnić stabilne działanie układu słonecznego.

Silna zdolność adaptacyjna: wyłącznik jest odpowiedni dla różnych rozmiarów i rodzajów systemów energii słonecznej, w tym systemów poza siecią i systemami podłączonymi do siatki.

Bezpieczne i niezawodne: przyjęcie zaawansowanej technologii ochrony magnetycznej termicznej, może szybko odciąć obwód, gdy nastąpi uskok, zapobiegając pożarom i innym wypadkom bezpieczeństwa.

Łatwy w zainstalowaniu i utrzymaniu: Kompaktowa struktura, łatwa w instalacji, zapewniając jednocześnie łatwą konstrukcję konserwacji, taką jak kontakty wymienne itp.

Seria MCCB SEZC-100 jest używana w sieci dystrybucji AC 50/60 Hz, znamionowej napięcia operacyjnego 440 V i prądu znamionowego od 15A do 630A. Służy do dystrybucji zasilania i ochrony obwodu, energii i urządzeń elektrycznych przed przeciążeniem i uszkodzeniem zwarci, które poprawiają niezawodność i ciągłość zasilania.

Specyfikacje techniczne

Specyfikacje techniczne dla wyłączników obwodów kształtowanych układu słonecznego różnią się w zależności od marki i modelu, ale zazwyczaj zawierają kluczowe parametry, takie jak prąd znamionowy, napięcie znamionowe i pojemność zerwania. Na przykład niektóre modele wyłączników mogą mieć znamionowy zakres prądu 63-125A i znamionowe napięcie DC500V. Wybierając wyłącznik, należy go dopasować do rzeczywistych potrzeb układu słonecznego.

Obszary aplikacji

Wyłączniki obwodów kształtowych układu słonecznego są szeroko stosowane w różnych systemach energii słonecznej, w tym:

Układ słoneczny poza siecią: Zapewnienie zasilania do odległych obszarów lub miejsc, których nie można podłączyć z siatką.

Układ słoneczny podłączony do siatki: Łączenie energii słonecznej z siatką w celu realizacji uzupełniającej i wspólnej mocy.

Rozproszony układ słoneczny: Instalowanie urządzeń do wytwarzania energii słonecznej w budynkach lub obiektach w celu zapewnienia zasilania zlokalizowanych obszarów.
