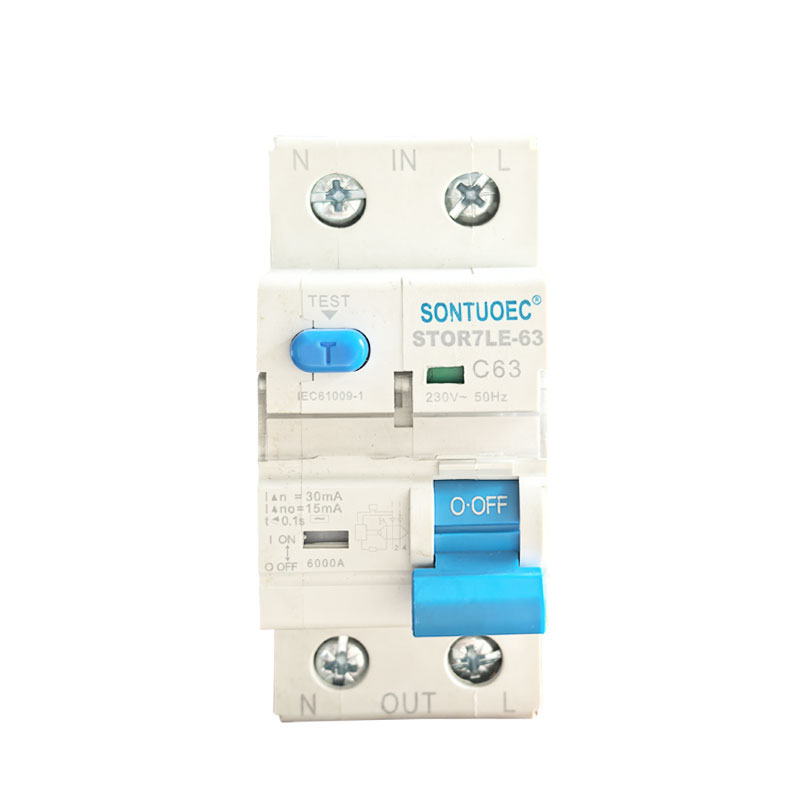

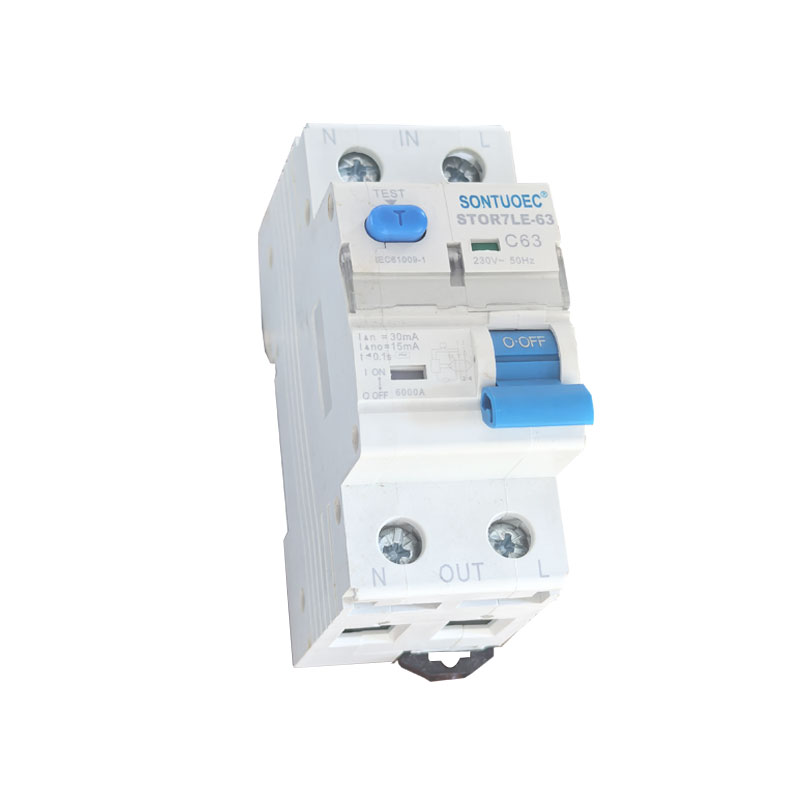

Sontuoec Stro7le-63 Mały wyłącznik różnicowoprądowy RCBO

SONTUOEC to jeden z chińskich dostawców/producentów specjalizujących się w produkcji różnych małych urządzeń elektrycznych. STRO7LE-63 RCBO jest stosowany w jednofazowym obwodzie zamieszkania o napięciu AC 50/60 Hz, napięciu znamionowym 240 V i jego samozabezpieczeniu do maksymalnego prądu zwarciowego 40 A. Może chronić cywilny obwód elektroniczny przed przeciążeniem i zwarciem. Produkt ten ma zalety małej objętości, dużej zdolności wyłączania, a przewód pod napięciem jest jednocześnie odcinany, chroniąc również osobę przed porażeniem prądem, gdy przewód pod napięciem jest podłączony przeciwnie. I jest zgodny z normą IEC 61009-1.

Model:STRO7LE-63

Wyślij zapytanie

Opis produktu

Dane techniczne:

Sandarda			IEC/EN 61009-1
Elektryczny	Typ (wykryty kształt fali upływu do ziemi)		Typ elektroniczny
cechy	Prąd znamionowy In	A	I, i
	Polacy	P	1P+N
	Napięcie znamionowe	V	AC 230
	Prąd znamionowy:		6,10,16,20,25,32,40A
	Czułość znamionowa I△n	A	0,01,0,03,0,1,0,3,0,5
	Napięcie izolacji Ui	V	250
	Znamionowe wytwarzanie pozostałości i	A	500
	zdolność zrywania I△m	A	500
	Prąd zwarciowy I△c	A	45 006 000
	Częstotliwość znamionowa	Hz	50/60
	Stopień zanieczyszczenia		2
Mechaniczny	Życie elektryczne	t	4000
cechy	Żywotność mechaniczna	t	10000
	Stopień ochrony		IP20
	Temperatura otoczenia	°C	-25~+40
	(przy średniej dziennej ≤35°C)	°C	-25~+40
	Temperatura przechowywania	°C	-25~+70

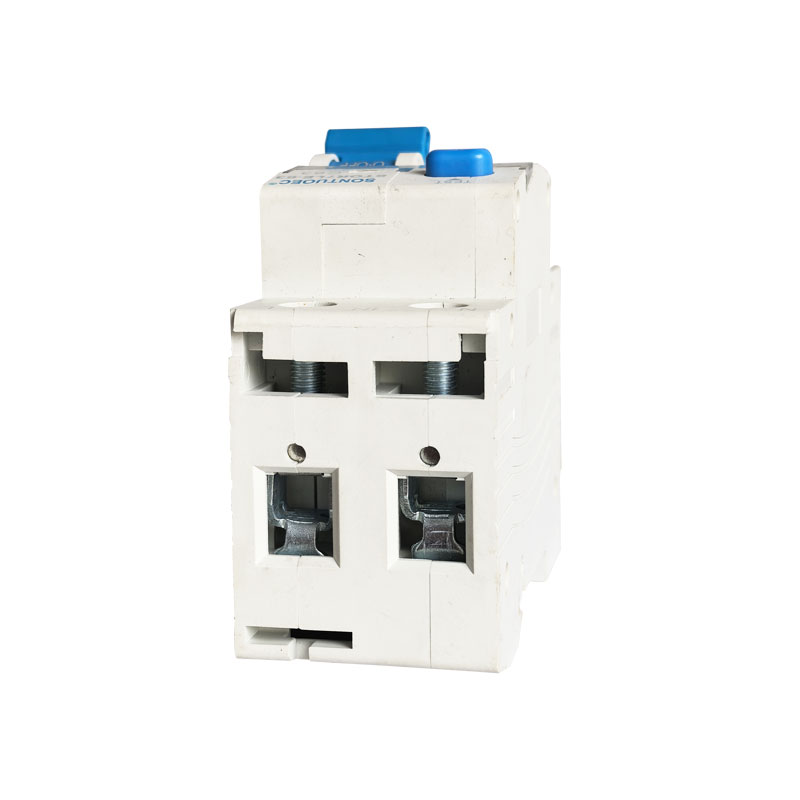

Instalacja	Typ połączenia terminala		Kabel/szyna zbiorcza typu U/szyna zbiorcza typu kołkowego
	Rozmiar zacisku góra/dół dla kabla	mm2	25
	Rozmiar zacisku góra/dół dla kabla	AWG	18 maja
	Rozmiar zacisku góra/dół dla szyny zbiorczej	mm2	25
	Rozmiar zacisku góra/dół dla szyny zbiorczej	AWG	18 marca
	Montowanie		Na szynie DIN EN 60715 (35 mm) za pomocą szybkiego zatrzasku
	Połączenie		Od góry i od dołu

Główne funkcje STRO7LE-63 RCBO

Zabezpieczenie przed przeciążeniem: Gdy prąd w obwodzie przekroczy wartość znamionową STRO7LE-63 RCBO, automatycznie odetnie obwód w określonym czasie, aby zapobiec przegrzaniu obwodu i sprzętu, unikając w ten sposób pożaru i uszkodzeń.

Zabezpieczenie przed zwarciem: Gdy w obwodzie wystąpi zwarcie, STRO7LE-63 RCBO szybko odetnie obwód, aby zapobiec poważnemu uszkodzeniu obwodu i sprzętu przez prąd zwarciowy.

Zabezpieczenie przed wyciekiem: STRO7LE-63 RCBO jest w stanie wykryć prąd różnicowy (tj. prąd upływowy) w obwodzie. Gdy prąd różnicowy przekroczy ustawiony próg, STRO7LE-63 RCBO odetnie obwód w bardzo krótkim czasie, aby zapobiec wypadkom porażenia prądem elektrycznym i pożarom elektrycznym.

Zasada działania STRO7LE-63 RCBO

STRO7-40 RCBO zawiera wewnętrzny termomagnetyczny detektor wyzwalania (dla zabezpieczenia przed przeciążeniem i zwarciem) oraz detektor prądu różnicowego (dla ochrony przed upływem prądu). Gdy prąd lub prąd różnicowy w obwodzie jest nieprawidłowy, odpowiedni wybijak uruchamia mechanizm wyzwalający STRO7-40 RCBO, powodując szybkie odcięcie obwodu.

1. Wyzwalacz termomagnetyczny: Wykorzystuje ciepło i pole magnetyczne generowane podczas przepływu prądu przez przewodnik, aby wywołać wyłączenie. Gdy prąd jest zbyt wysoki, przewodnik nagrzewa się i wytwarza pole magnetyczne, powodując wygięcie bimetalu wewnątrz wyzwalacza termomagnetycznego lub przyciąganie żelaznego rdzenia przez magnes, uruchamiając w ten sposób mechanizm wyzwalający.

2. Detektor prądu resztkowego: wykorzystuje przekładnik prądowy o sekwencji zerowej do wykrywania prądu resztkowego w obwodzie. Gdy prąd różnicowy przekroczy ustawiony próg, detektor prądu resztkowego wyśle sygnał do mechanizmu wyzwalającego w celu odcięcia obwodu.

Cechy STRO7LE-63 RCBO

Wielofunkcyjna integracja: STRO7LE-63 RCBO integruje funkcje ochrony przed przeciążeniem, zwarciem i wyciekiem, upraszczając projektowanie i instalację systemów elektrycznych.

Wysoka czułość: RCBO STRO7LE-63 może szybko wykryć i odciąć prądy nieprawidłowe i różnicowe w obwodzie, zapewniając niezawodną ochronę.

Łatwy w instalacji i konserwacji: RCBO STRO7LE-63 są zwykle modułowe, co ułatwia instalację i konserwację.

Wysokie bezpieczeństwo: RCBO STRO7-40 są rygorystycznie testowane i certyfikowane pod kątem wysokiego bezpieczeństwa i niezawodności, aby zapewnić bezpieczną pracę systemów elektrycznych.

Scenariusze zastosowania STRO7LE-63 RCBO

RCBO STRO7LE-63 są szeroko stosowane w systemach elektrycznych w sektorach mieszkaniowym, komercyjnym i przemysłowym, zwłaszcza tych, które wymagają jednoczesnego zabezpieczenia przed przeciążeniem, zwarciem i upływem prądu. Zwykle instaluje się je w skrzynkach rozdzielczych, rozdzielnicach lub szafach sterowniczych w celu ochrony obwodów i sprzętu przed uszkodzeniami spowodowanymi nieprawidłowym prądem i napięciem oraz zapobiegania porażeniu prądem elektrycznym.
