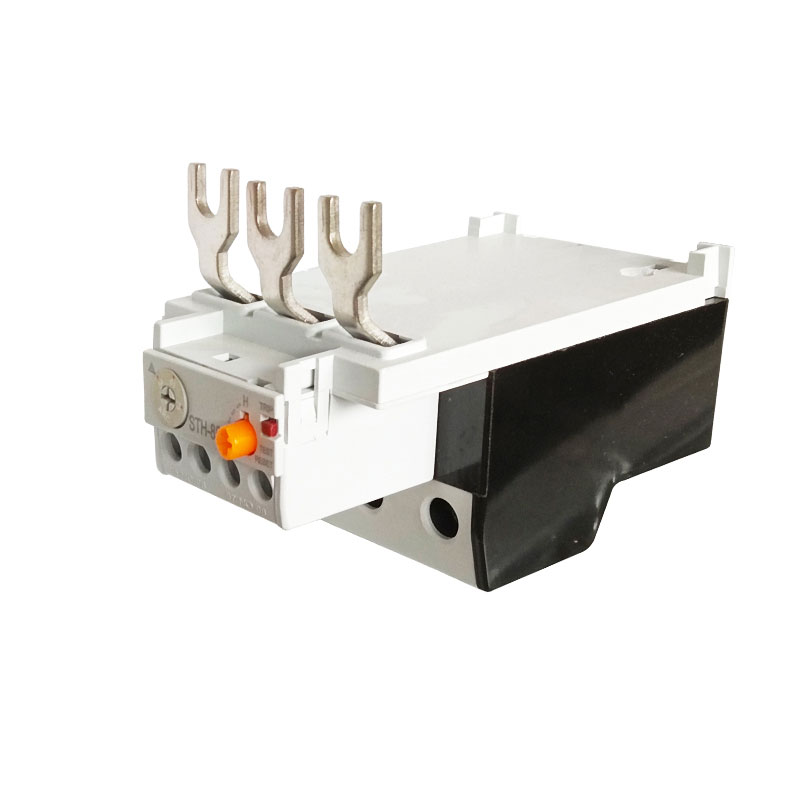

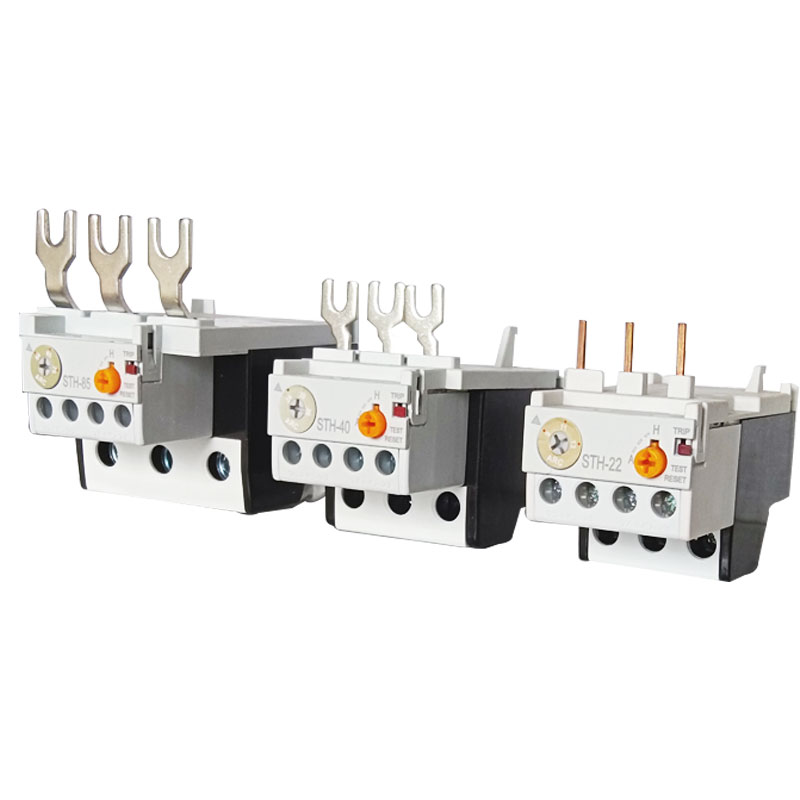

Przekaźnik termiczny serii STH-40

Przekaźnik termiczny serii STH-40 jest odpowiedni do obwodu AC 50/60 Hz, znamionowego napięcia operacyjnego do 660 V. I może zdawać sobie sprawę z funkcji przeciążenia i ochrony fazowej dla silnika prądu przemiennego. Ten produkt jest zgodny z standardem GB14048.4, IEC60947-4-1.

Model:STH-40

Wyślij zapytanie

Opis produktu

Główny parametr techniczny:

Model	Aktualny	Odpowiednie dla styczniki
STH-22/3	0,4-63a	GMC-9 ~ 22
STH-22/3	0,63-1a	GMC-9 ~ 22
STH-22/3	1-1,6a	GMC-9 ~ 22
STH-22/3	1.6-2,5a	GMC-9 ~ 22
STH-22/3	2,5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

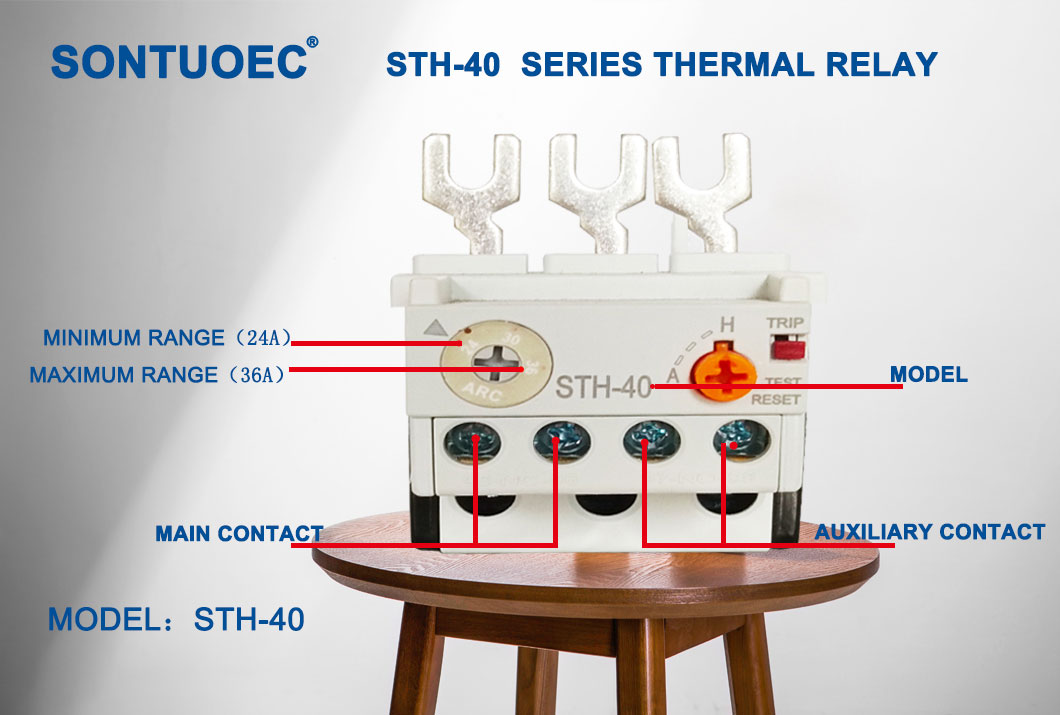

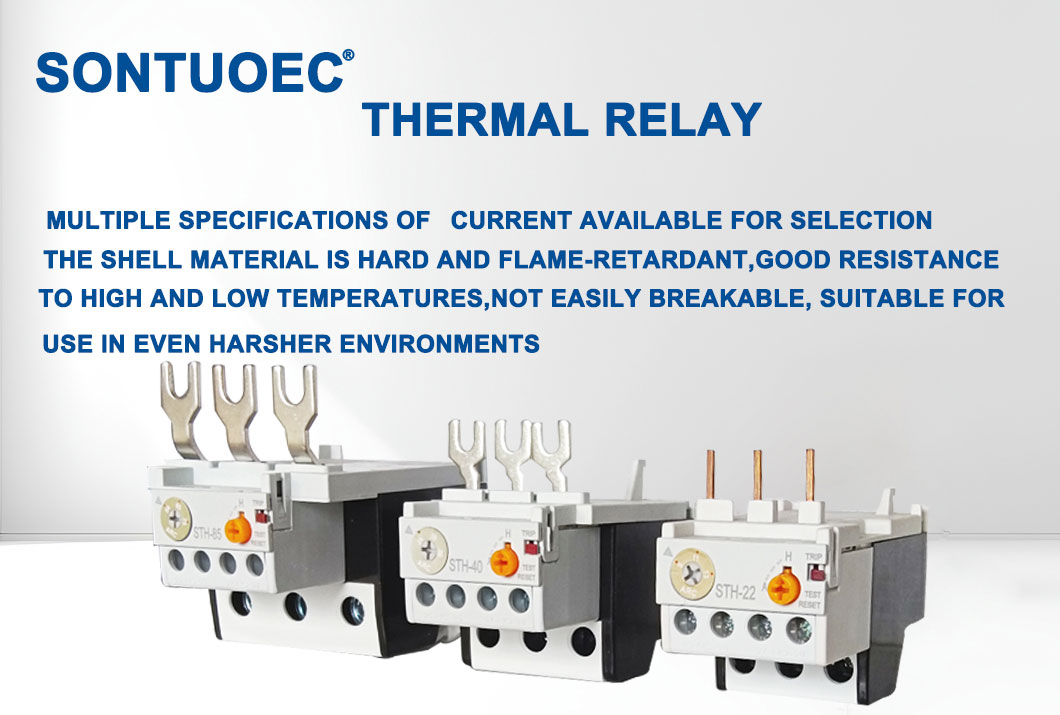

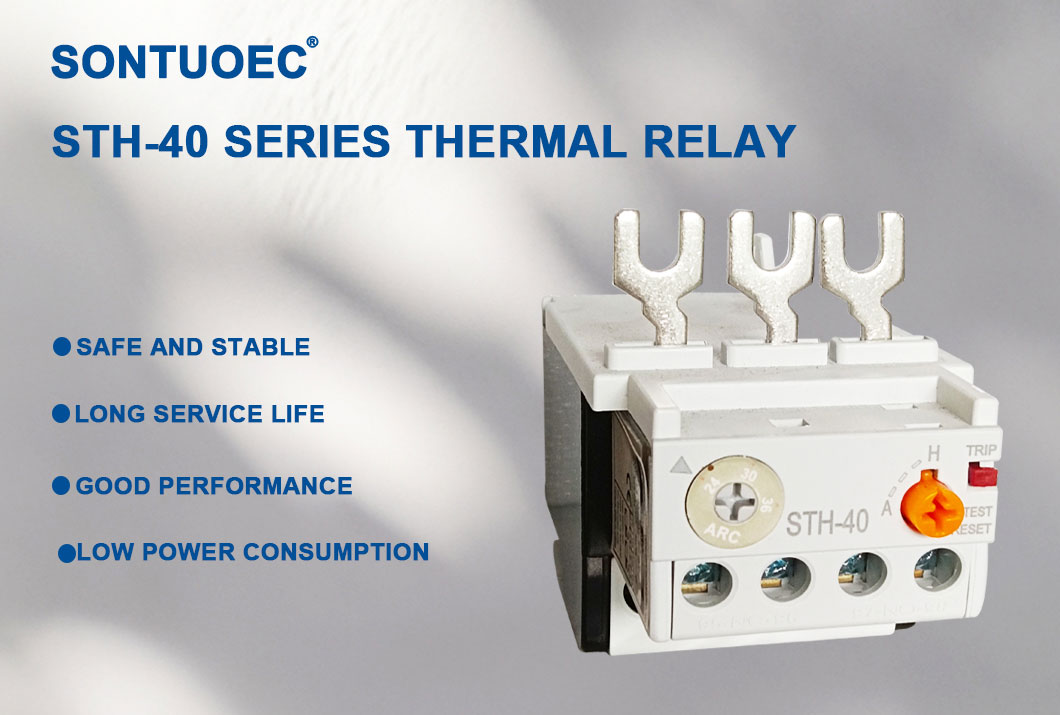

STH-40 Series Thermal Overload Relay

Główne funkcje

Ochrona silnika: Główną funkcją przekaźnika termicznego jest zapobieganie uszkodzeniu silnika z powodu przeciążenia. Po przeciążeniu silnika przekaźnik termiczny odciął zasilanie w czasie, aby zapobiec spalaniu silnika z powodu przegrzania.

Ochrona linii zasilania: Oprócz ochrony silnika przekaźnik termiczny może również chronić linie energetyczne. Po przeciążeniu silnika jego prąd wzrośnie, co może prowadzić do przegrzania i topienia linii energetycznych. Wykrywając zmianę prądu, przekaźnik termiczny określa, czy linia zasilania jest przeciążona i w razie potrzeby odcina zasilanie.

Popraw bezpieczeństwo systemu zasilania: Przeszczep przeciążenia termicznego może skutecznie zapobiec uszkodzeniu linii silnika i zasilania, zmniejszając w ten sposób szybkość awarii systemu zasilania i poprawiając bezpieczeństwo systemu zasilania.

Zasada działania

Zasada działania przekaźnika termicznego przeciążenia opiera się głównie na bieżącym efekcie termicznym i właściwościach czujników temperatury bimetalu. Gdy przeciążenie występuje w silniku, prąd wzrasta, powodując wytwarzanie większej ilości ciepła w elemencie grzewczym przekaźnika termicznego. Ciepło to przenosi się do bimetalu, który wygina się po podgrzaniu, ponieważ jest wykonany z dwóch stopów z dużymi różnicami w współczynnikach rozszerzalności liniowej. Gdy bimetal zakręci się do pewnego stopnia, wywoła elektromagnetyczną cewkę do energii, co z kolei doprowadzi kontakty do działania i odciągi zasilania silnika.

Zakres aplikacji

Przekaźnik termiczny jest zwykle stosowany w obwodach o AC 50 Hz, napięciu izolacji znamionowej 660 V i prądu 0,1 ~ 630A, i jest używany głównie do zabezpieczenia przeciążenia i pęknięcia fazowego trójfazowych silników AC. Można go również użyć do utworzenia startera z dostosowanym stycznikiem prądu przemiennego, aby zapewnić kompleksową ochronę silnika.

Funkcje produktu

Prosta struktura: Ten przekaźnik termiczny zwykle przyjmuje stosunkowo prostą konstrukcję konstrukcyjną, co ułatwia instalację i używanie.

W pełni poinformowany: Oprócz podstawowej funkcji ochrony przeciążenia ma również funkcje ochrony pęknięcia fazowego i kompensacji temperatury.

Niski koszt: W porównaniu z innymi urządzeniami do ochrony silnikowej cena przeszczepu termicznego jest stosunkowo niska, co zmniejsza koszt zakupu użytkowników.

Stabilna wydajność operacji: Ponieważ przyjmuje Bimetal jako element wrażliwy, jego wydajność operacji jest stabilna i niezawodna.

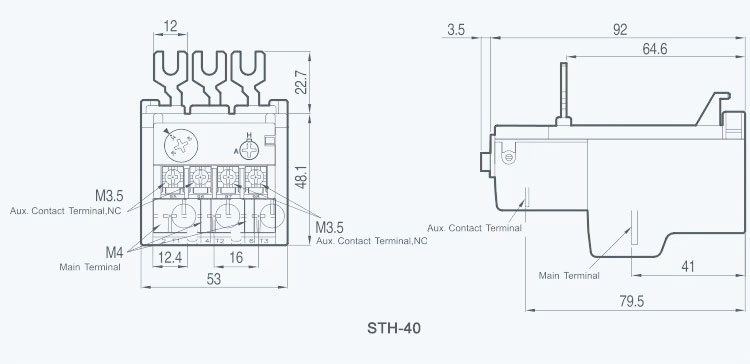

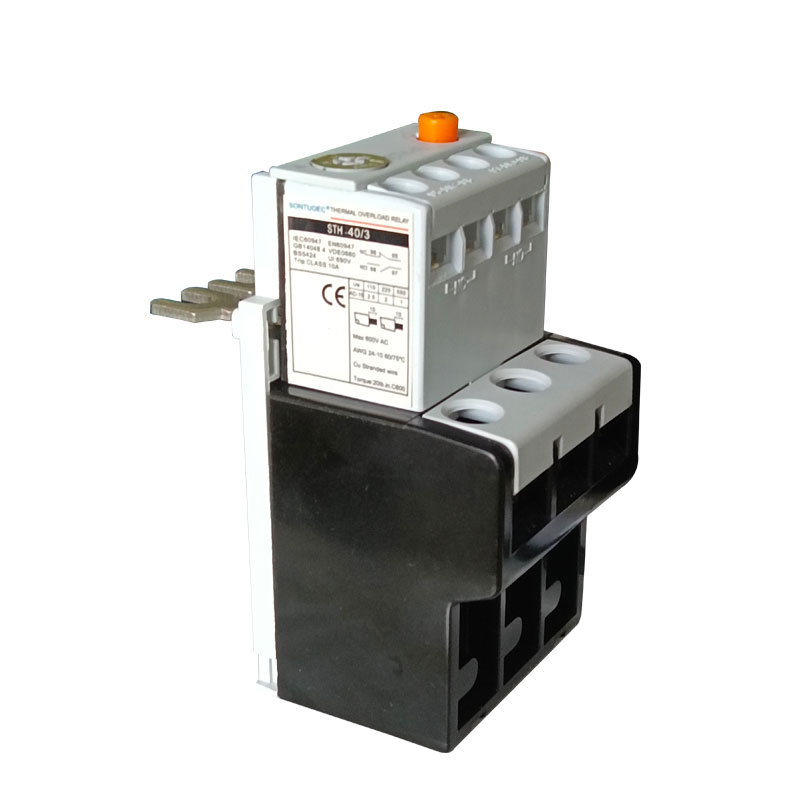

STH-40 Series Thermal Overload Relay
