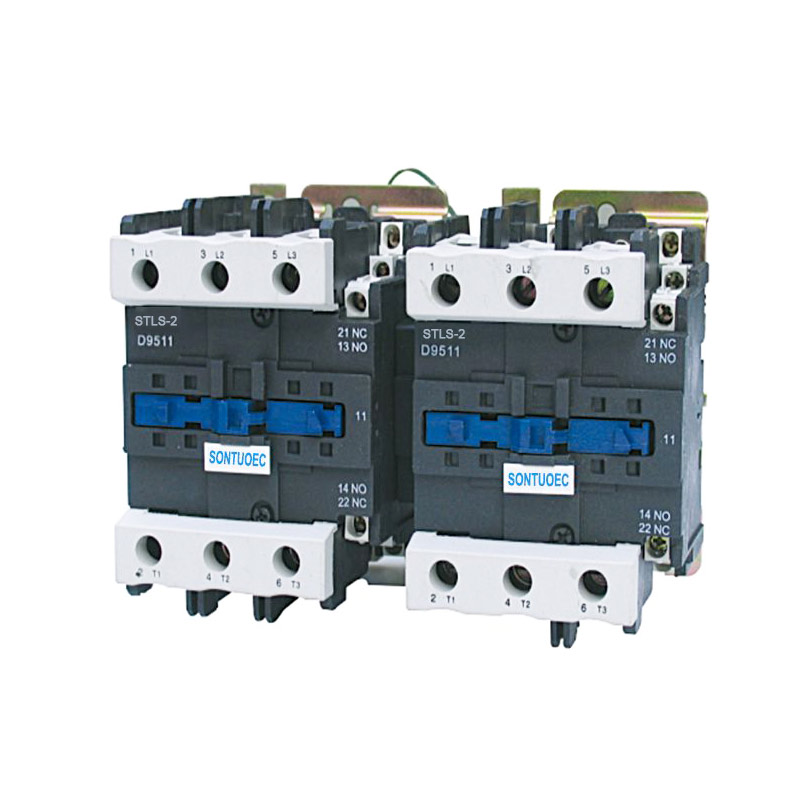

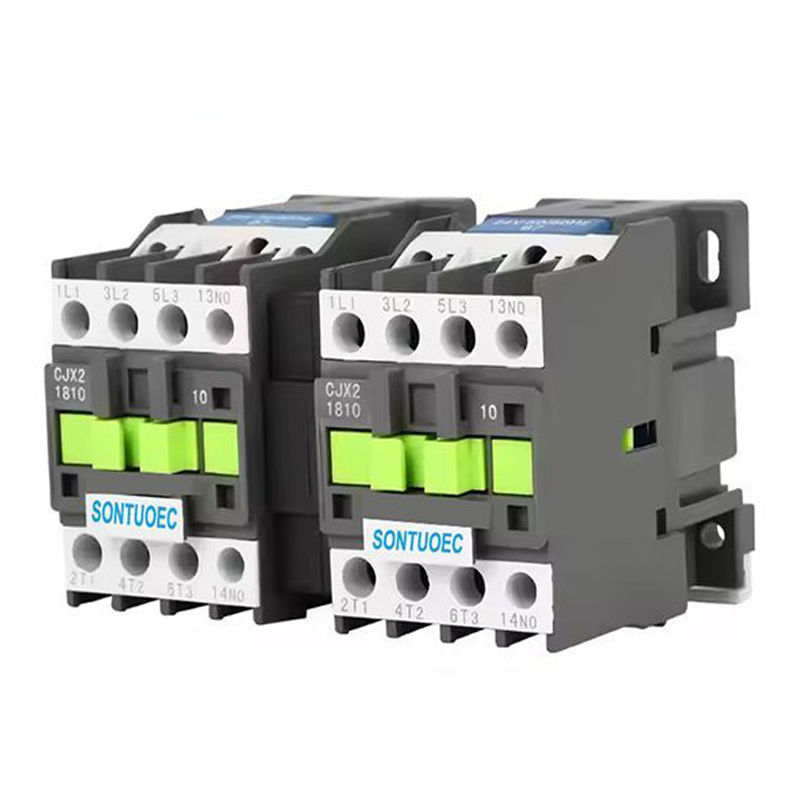

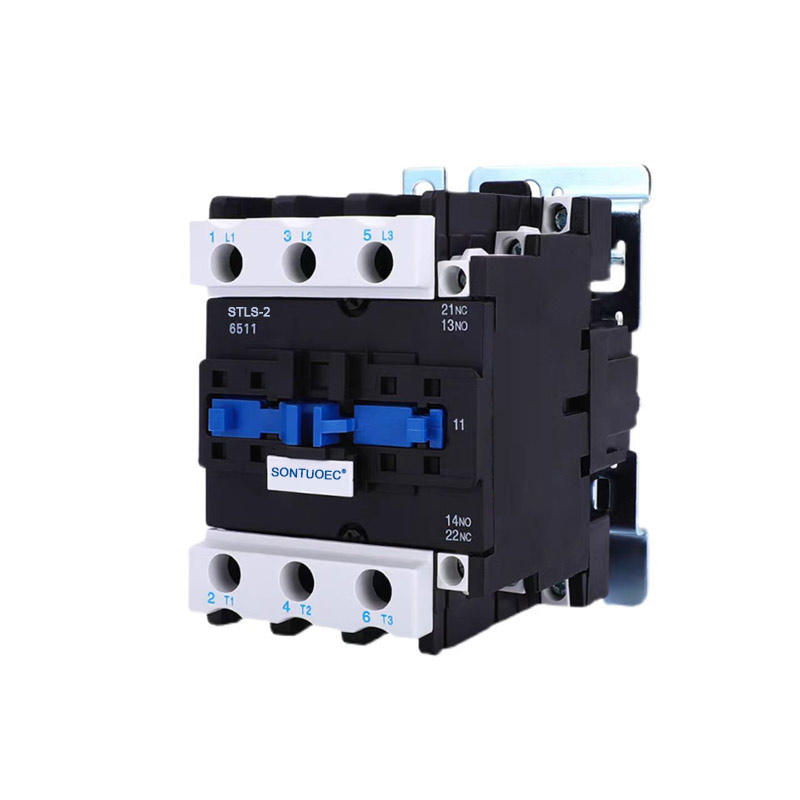

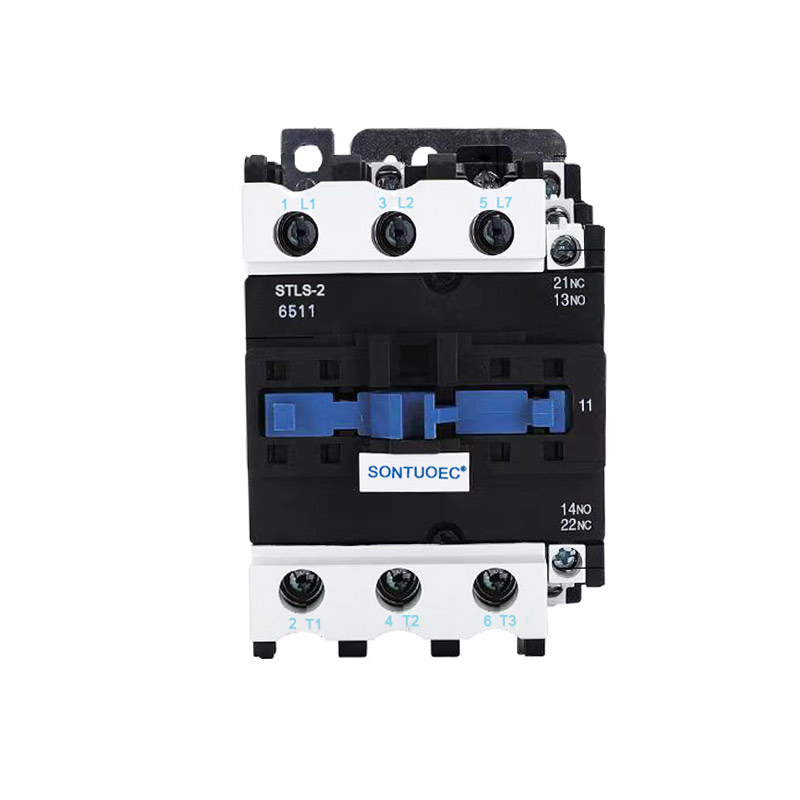

Seria mechaniczna serii STLS-2 (CJX2)

Seria mechaniczne STLS-2 (CJX2) jest odpowiednia do stosowania w obwodach do znamionowego napięcia 660 V AC 50 Hz, prąd 620a, do zamienionego sterowania silnikiem. To mechaniczne urządzenie blokujące zapewnia zmianę kontaktu dwóch kabrioletów. Jest to zgodne ze standardami IEC60947-4-1.

Model:STLS-2(CJX2)

Wyślij zapytanie

Opis produktu

Typ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Znamione napięcie insulatio		660	660	660	660	660	660	660	660	660	660
Konwencjonalny termiczny		20	24	32	40	50	60	75	80	110	125
aktualny		20	24	32	40	50	60	75	80	110	125
Oceniany operacyjny		9	12	16	25	32	40	50	63	80	95
aktualny		9	12	16	25	32	40	50	63	80	95
kontrolowane	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Power (KW)	380 V.	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V.	4	5.5	9	11	15	22	35	37	45	45
	440 V.	4	5.5	9	11	15	22	30	37	45	45
	660 V.	5.5	7.5	10	15	18.5	30	33	37	45	45

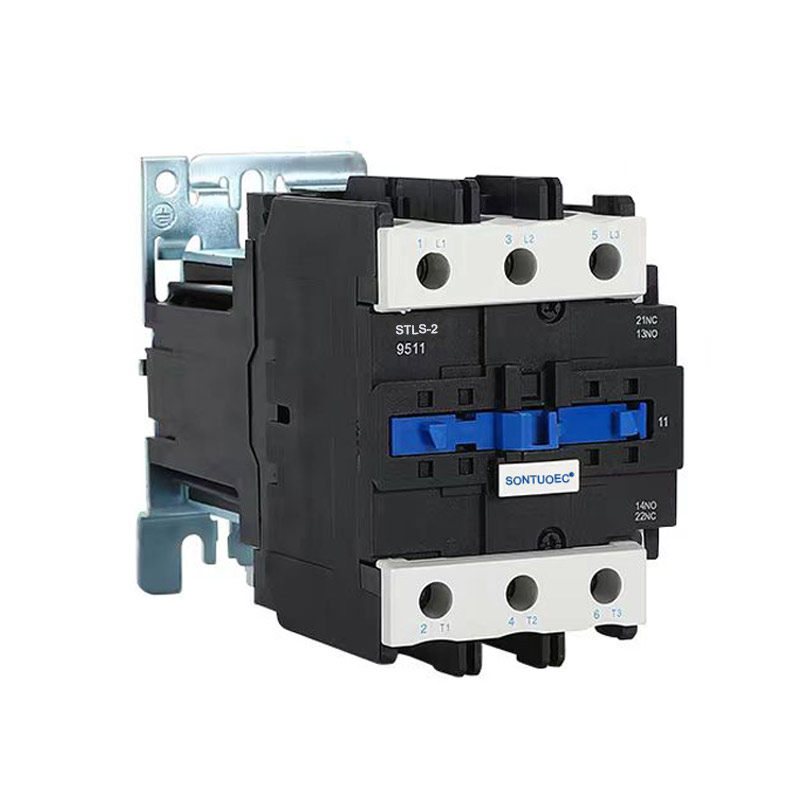

Notatka		Instalacja					Instalacja
		Przekaźniki mogą użyć dwóch śrub					Przekaźniki mogą trzy

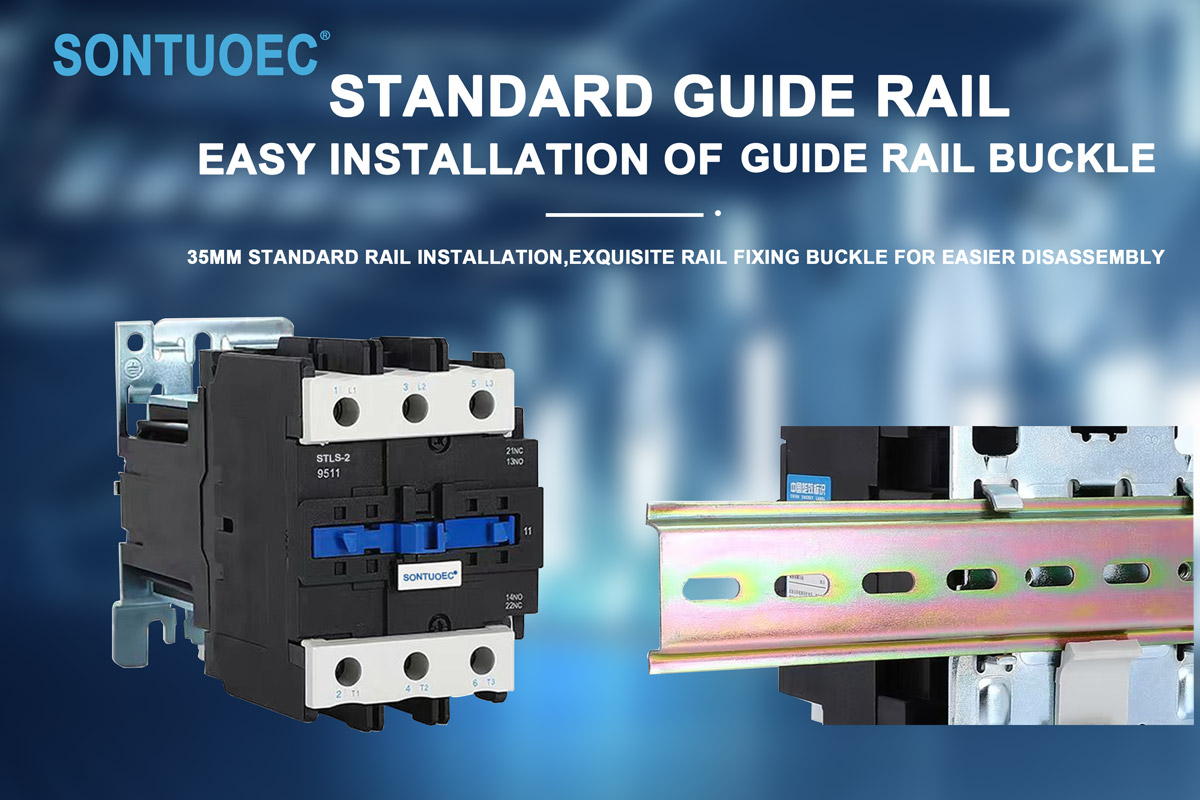

		a także użyj 35 mm					śruby, a także używaj
		szyna instalacyjna					Instalacja 75 mm lub 35 mm
							kolej

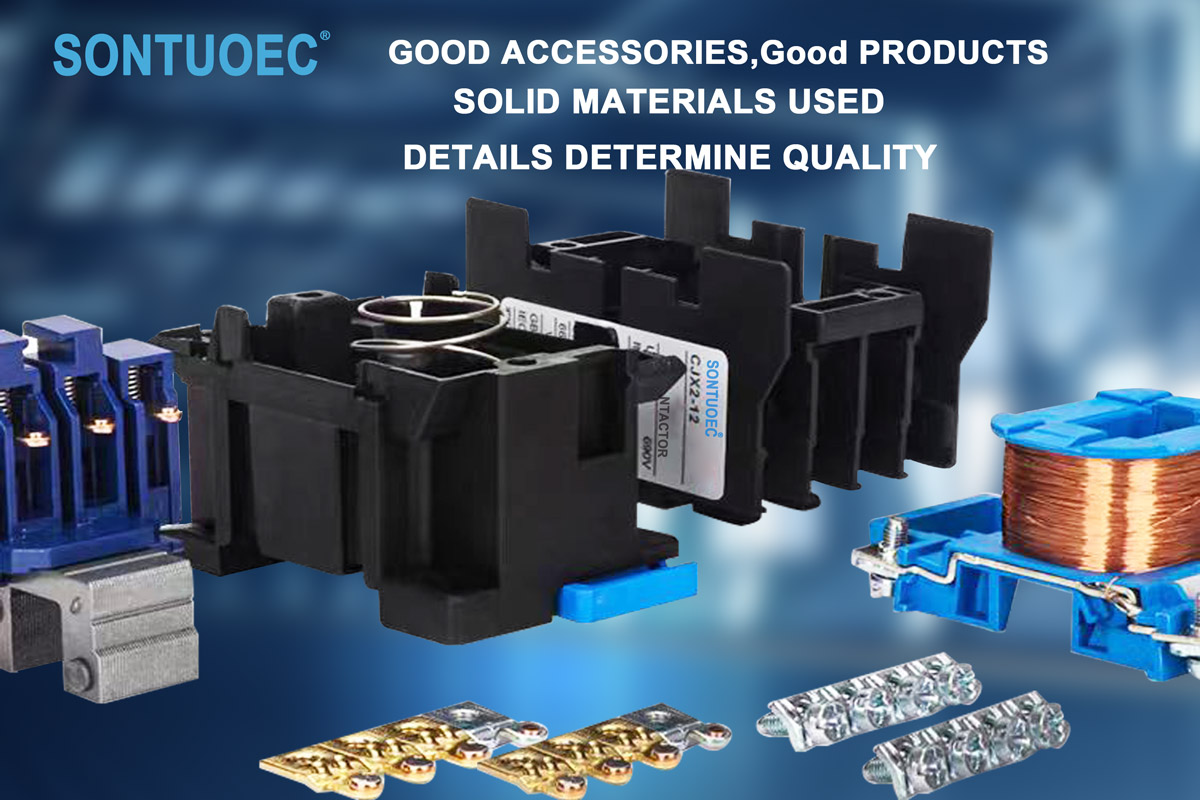

Struktura i cechy

Struktura:

Styczak 3P AC zwykle składa się z układu elektromagnetycznego (w tym cewki, rdzenia itp.), Systemu kontaktowego (w tym kontaktu głównego i kontaktu pomocniczego), urządzenia do gaszenia łuku i powłoki oraz innych części. Wśród nich główny kontakt służy do przenoszenia wysokiego prądu, a kontakt pomocniczy służy do realizacji transmisji i sprzężenia zwrotnego sygnałów sterowania.

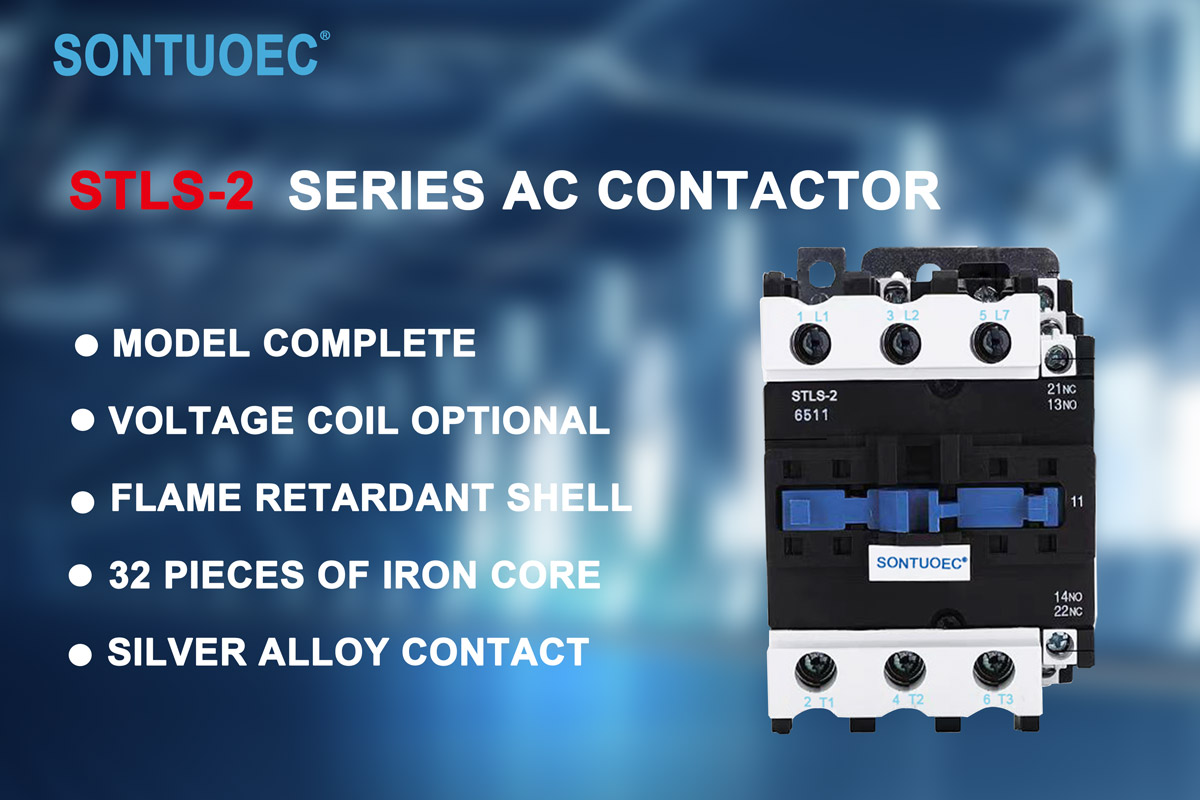

Cechy:

Przy trzech niezależnych stykach może jednocześnie kontrolować moc trójfazową i jedną linię zerową.

System kontaktowy jest wykonany z wysokiej jakości materiałów o dobrej przewodności i odporności na zużycie.

Układ elektromagnetyczny ma wystarczającą siłę ssącą, aby niezawodnie zaangażować i uwolnić styki.

Urządzenie do gaszenia łuku może skutecznie gasić łuk wygenerowane po odłączeniu kontaktów, chroniąc kontakty przed uszkodzeniem.

Seria mechaniczna serii STLS-2 (CJX2) jest odpowiednia do stosowania w obwodach znamionowych napięcia do 660 V AC 50 Hz lub 60 Hz, prądu znamionowego do 95A, do tworzenia i łamania, często uruchamiania i kontrolowania silnika AC. W połączeniu z pomocniczym blokiem kontaktowym, opóźnieniem czasu i urządzeniem blokującym maszynę itp. Staje się kontaktem opóźniającym, mechanicznym stycznikiem, starter Star-Delta. W przypadku przekaźnika termicznego łączy się on w rozrusznik elektromagnetyczny. Kontakt jest produkowany zgodnie z IEC 60947-1.

Zasada działania

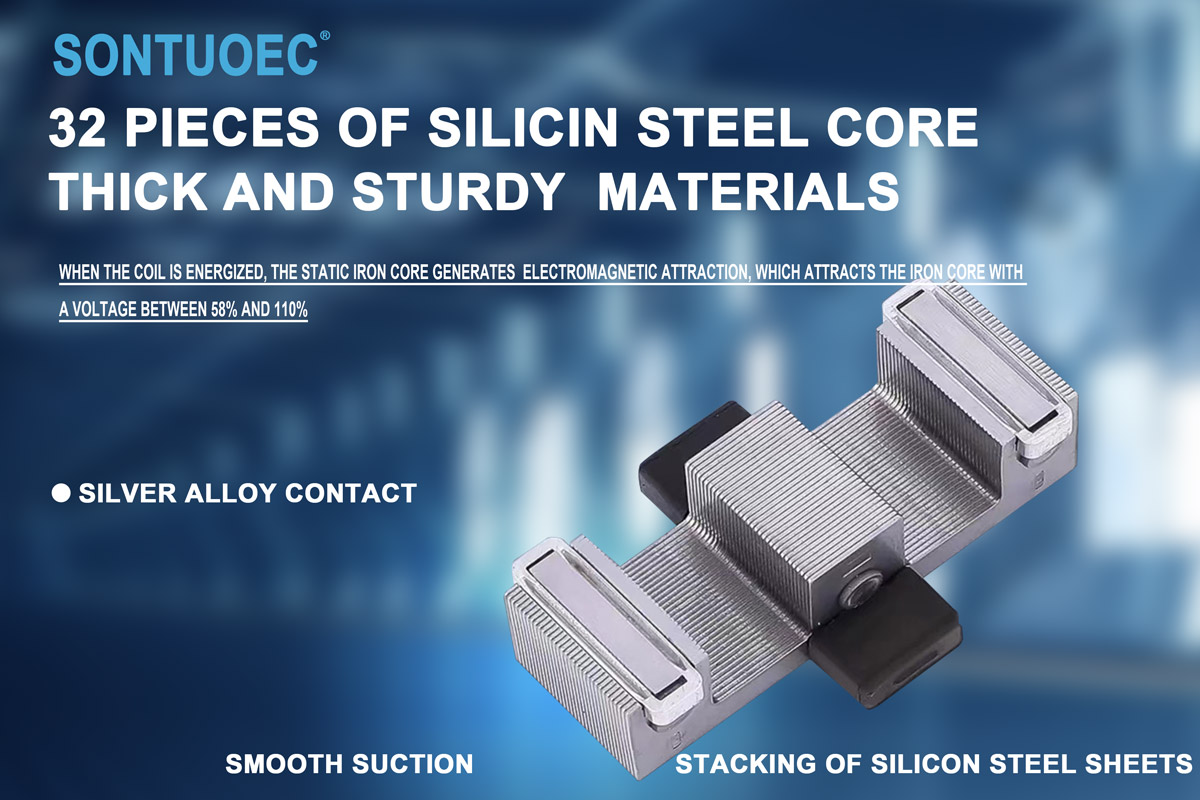

Gdy cewka stycznika 3p jest zasilana, żelazny rdzeń generuje magnetyzm i przyciąga system kontaktowy do zamknięcia, łącząc w ten sposób trójfazowy zasilacz i drut zerowy. Gdy cewka jest odłączona, rdzeń traci magnetyzm, a układ kontaktowy oddziela się pod działaniem sprężyny, odłączając w ten sposób trójfazowy zasilacz od linii zerowej. W ten sposób stycznik 3P AC może zrealizować zdalne sterowanie obciążeniami elektrycznymi.

Scenariusze aplikacji

Styczak 3P AC jest szeroko stosowany w różnych systemach zasilania, które muszą jednocześnie kontrolować moc trójfazową i jedną linię zerową, na przykład:

Pole automatyzacji przemysłowej: Służy do kontrolowania działalności silnika, zatrzymania i odwrotnej.

System zasilania: Służy do realizacji zdalnego sterowania i ochrony systemu zasilania.

Automatyzacja budynku: Służy do kontrolowania startu i zatrzymania oświetlenia, klimatyzacji i innego sprzętu.
