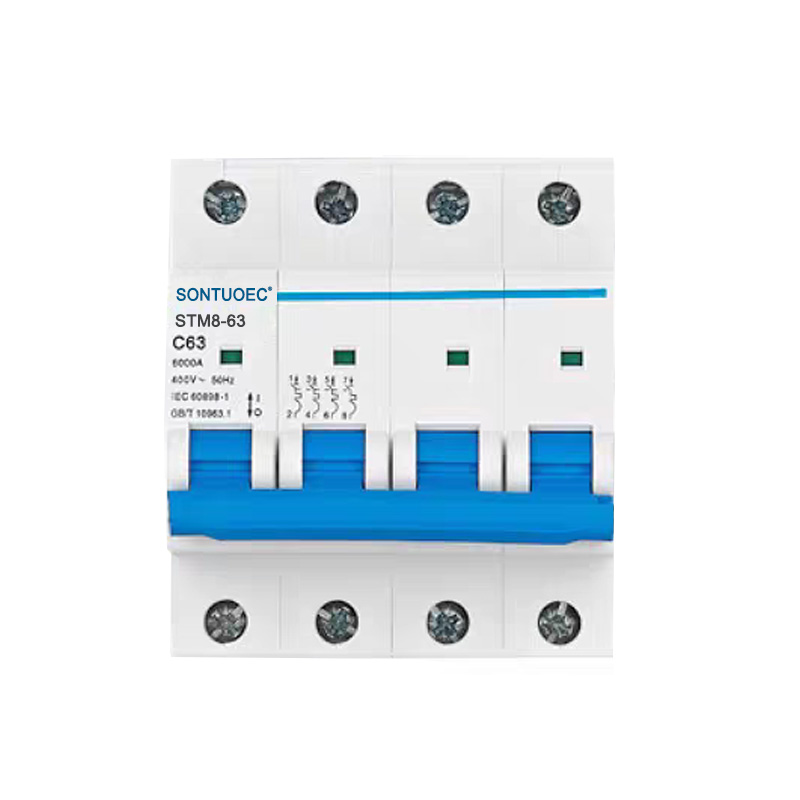

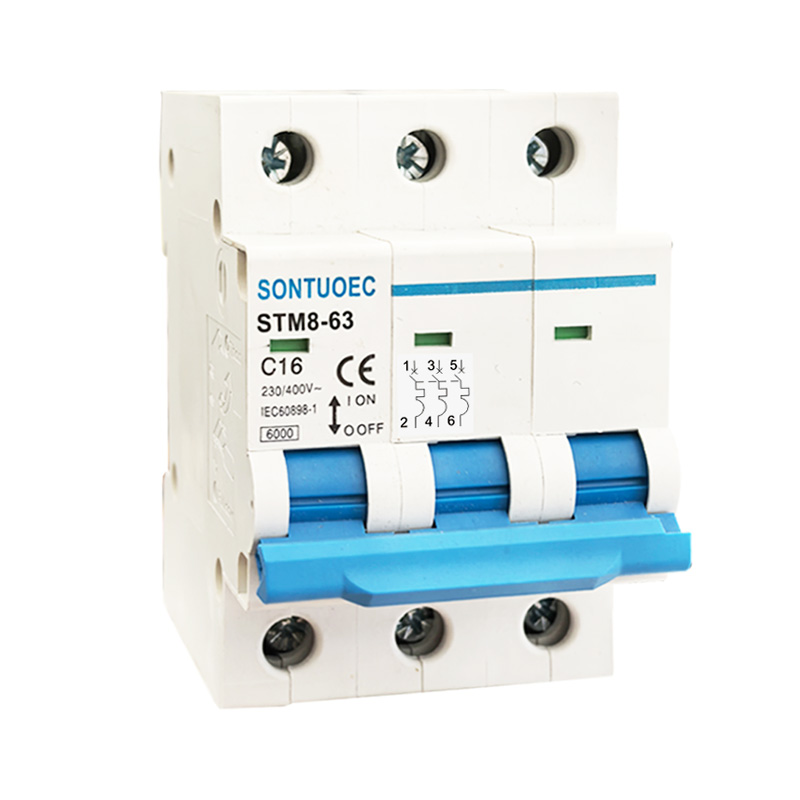

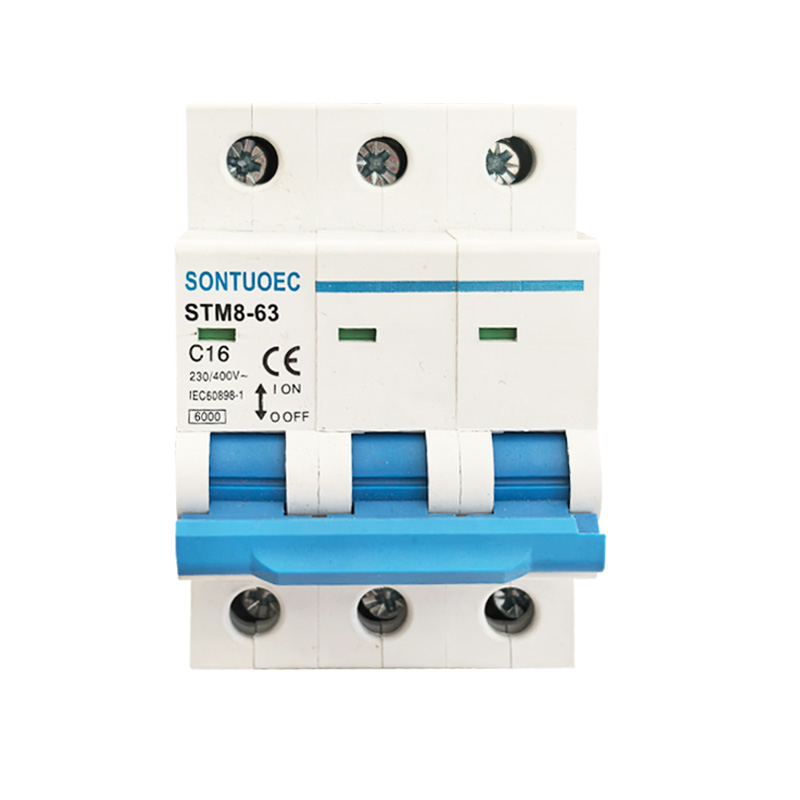

STM8-63 Miniaturowy wyłącznik 6ka 1p 2p 3p 4p 16A 230/400V

Sontuoec jest jednym z chińskich dostawców/producentów specjalizujących się w produkcji różnych małych urządzeń elektrycznych STM8-63 Miniaturowa wyłącznik obwodu 6ka 1p 2p 2p 3p 4p 16A 230/400V ma cechy zaawansowanej struktury, niezawodnej wydajności, o wysokiej wydajności, wygląd elegancki, a jego skorupa i części są wykonane z materialnej rezystancji uderzenia, silnej cechy płomienia. Jest odpowiedni do systemu zasilania o powierzchni 50/60 Hz, napięcie znamionowe 230/400 V i prąd znamionowy do 63A. Jest stosowany głównie w budynku biurowym, zamieszkaniu, do oświetlenia, rozkładu energii i przeciążenia oraz ochrony sprzętu. Zwykle można go również używać jako nie częstego przenoszenia systemu zasilania. Jest to zgodne ze standardami IEC60898-1.

Model:STM8-63

Wyślij zapytanie

Opis produktu

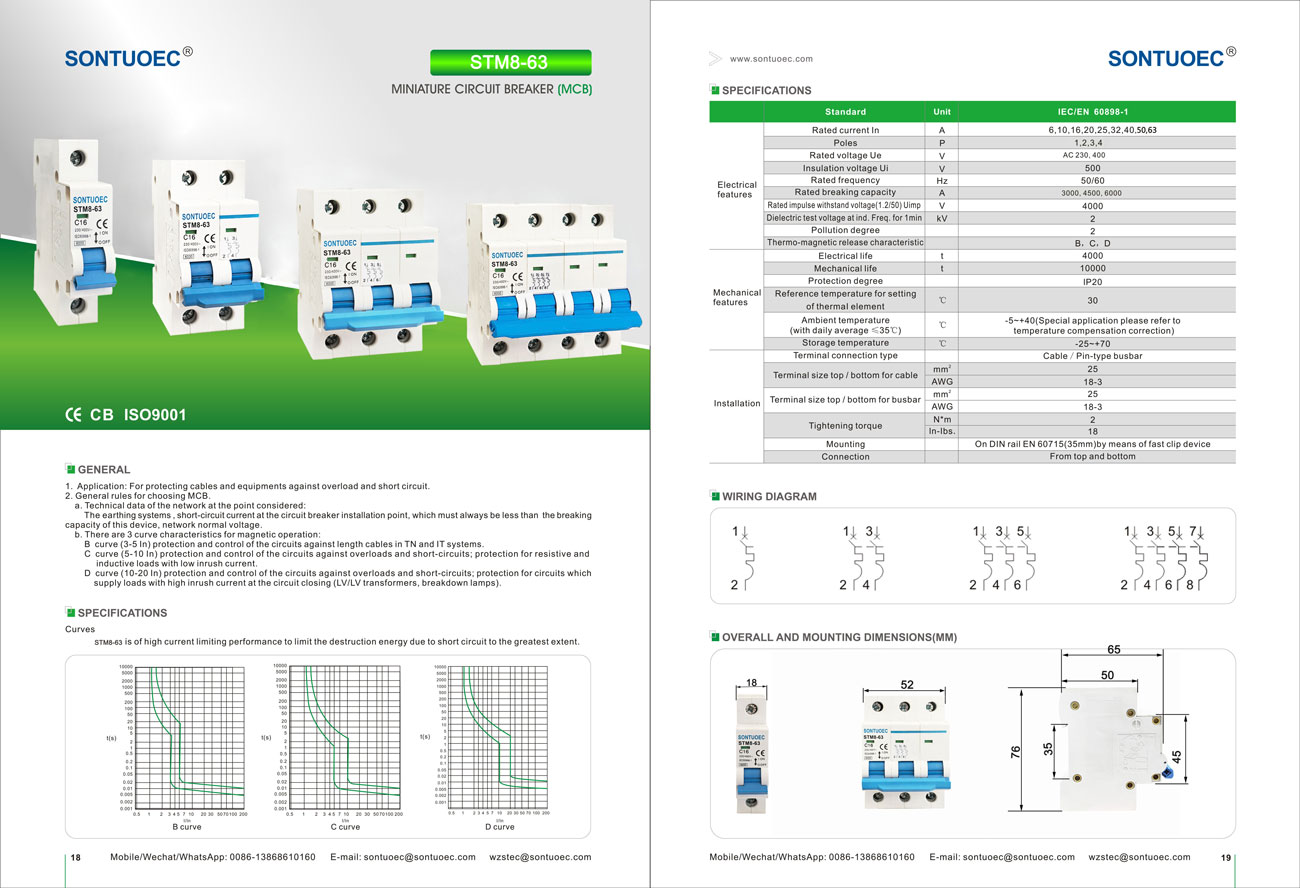

Specyfikacje:

	Standard		IEC/EN 60898-1
Cechy elektryczne	Oceniane obecny w	A	1,2,4,6,10,16,20,25,32,40,50,63
	Biegunki	P	1,2,3,4
	Napięcie znamionowe ue	V	AC 230, 400
	ZAMOCIE INPURACY UI	V	500
	Częstotliwość oceniana	Hz	50/60
	Oceniona pojemność zerwania	A	3000, 4500, 6000
	Znamiony impuls wytrzymania napięcia (1,2/50) UIMP	V	4000
	Napięcie testu dielektrycznego w Ind. FREQ.	Kv	2
	Stopień zanieczyszczenia		2
	Charakterystyka uwalniania termo-magnetycznego		B, C, D.
Funkcje mechaniczne	Elektryczny życie	t	4000
	Życie mechaniczne	t	10000
	Stopień ochrony		IP20
	Temperatura odniesienia do ustawienia	ºC	30
	elementu termicznego	ºC	30
	Temperatura otoczenia	ºC	-5 ~+40 (specjalne Aplikacja Prosimy o zapoznanie się
	(ze średnią ≤35ºC)	ºC	temperatura Korekta odszkodowania)
	Temperatura przechowywania	ºC	-25 ~+70
Instalacja	Terminal Typ połączenia		Kabel/typ pin Busbar
	Rozmiar zacisku górny/dolny dla kabla	mm²	25
	Rozmiar zacisku górny/dolny dla kabla	Awg	18 marca
	Rozmiar terminy górny/dolny dla Busbar	mm²	25
	Rozmiar terminy górny/dolny dla Busbar	Awg	18 marca
	Moment dokręcenia	N^*m	2
	Moment dokręcenia	W LBS	18
	Montowanie		NA Din Rail en 60715 (35 mm) za pomocą szybkiego urządzenia
	Połączenie		Z górna i dolna

Główne funkcje wyłącznika miniaturowego STB1-63

1. Ochrona zabezpieczenia: Gdy prąd w obwodzie przekracza znamionową wartość MCB, wyłącznik miniaturowy STM8-63 6ka 1p 2p 2p 3p 4p 16A 230/400V automatycznie odcina obwód w ustalonym okresie czasu, aby zapobiec przesłaniu obwodu i urządzeń.

2. Ochrona obwodu krwawego: Gdy w obwodzie wystąpi zwarcie w obwodzie Miniaturowa wyłącznik STB1-63 natychmiast odciął obwód, aby zapobiec uszkodzeniu obwodu i wyposażenia prądu zwarciowego.

3. Ochrona przedsiębiorczości (niektóre MCB mają tę funkcję): W przypadku MCB z ochroną wycieków, gdy w obwodzie występuje wyciek, miniaturowy obwód STB1-63 szybko odciął obwód w celu ochrony bezpieczeństwa osobistego.

Zasada działania MCBS

MCB zwykle zawierają wewnątrz termicznego detektora wycieczki magnetycznej lub elektronicznej, który służy do wykrywania zmian prądu w obwodzie. Gdy prąd jest nieprawidłowy, napastnik uruchamia mechanizm wyzwalania MCB, powodując miniaturowy breakerto STB1-63 szybko odciął obwód.

1. Termalny napastnik magnetyczny: Wykorzystuje ciepło wytwarzane, gdy prąd przechodzi przez przewodnik, aby wyzwolić potknięcie. Gdy prąd jest zbyt duży, przewodnik się rozgrzewa, powodując bimetal wewnątrz termicznego napastnika magnetycznego do zgięcia, co wyzwala mechanizm wyzwalania.

2. Napastnik elektroniczny: Wykorzystuje elementy elektroniczne do wykrywania zmian prądowych i kontrolowania działania mechanizmu wyzwalania. Po wykryciu nieprawidłowego prądu elektroniczny napastnik wysyła sygnał do mechanizmu wyzwalania w celu odcięcia obwodu.

Scenariusze aplikacji MCB

MCB są szeroko stosowane w systemach elektrycznych na obszarach mieszkalnych, komercyjnych i przemysłowych w celu ochrony obwodów i sprzętu przed uszkodzeniami spowodowanymi przez nieprawidłowe prądy. Zazwyczaj są one instalowane w skrzynkach dystrybucyjnych, tablicach rozdzielniczych lub szafkach sterujących i są używane jako główny przełącznik lub przełącznik oddziału obwodu.

Wybór i instalacja MCBS

1. Wybór: Wybierając MCB, musisz wziąć pod uwagę takie czynniki, jak znamionowy prąd obwodu, poziom napięcia, charakterystyka ochrony i to, czy wymagana jest ochrona wycieków. Ważne jest również, aby zapewnić wybrane miniaturowe systemy wyłączników STB1-63 z lokalnymi standardami i przepisami bezpieczeństwa elektrycznego.

2. Instalacja: Miniaturowy wyłącznik STM8-63 6ka 1p 2p 2p 3p 4p 16A 230/400 V powinien być zainstalowany w suchym, wentylowanym środowisku wolnym od gazów żrących i upewnić się, że jest on poprawnie i bezpiecznie. Podczas instalacji należy zaobserwować odpowiednie przepisy bezpieczeństwa elektrycznego i procedury operacyjne.
