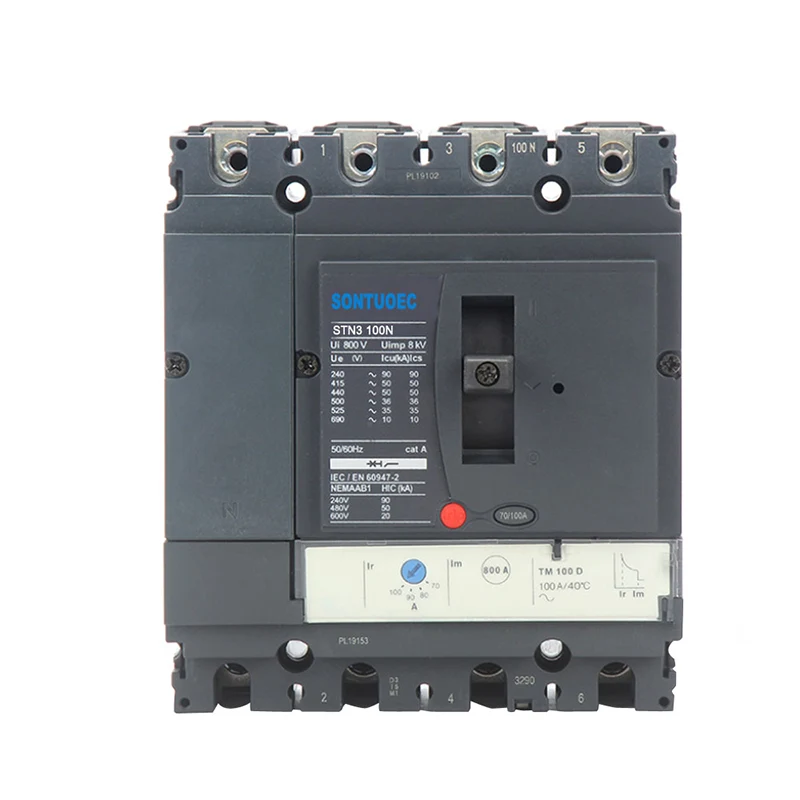

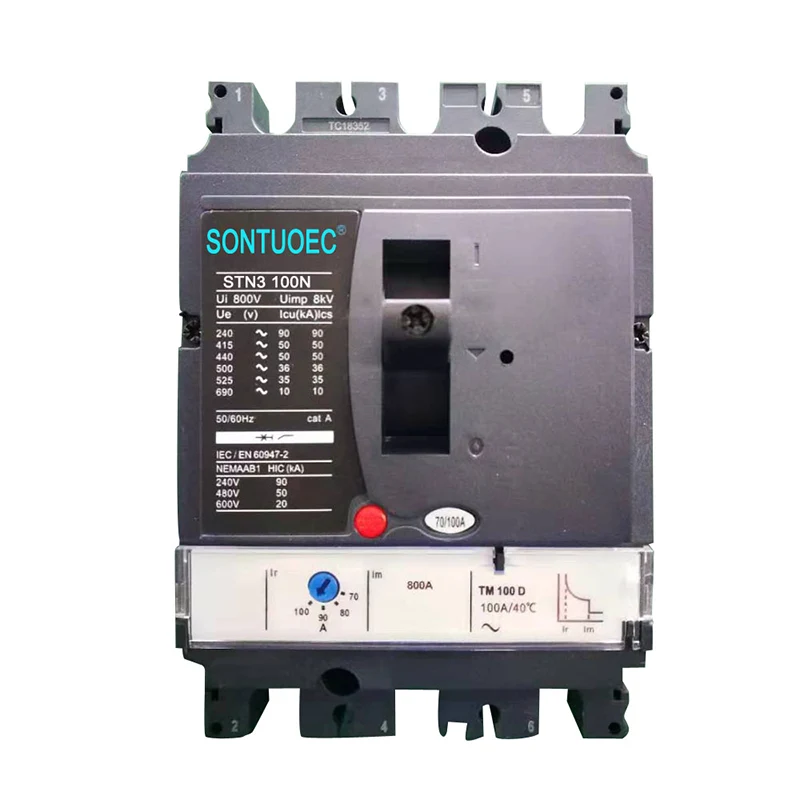

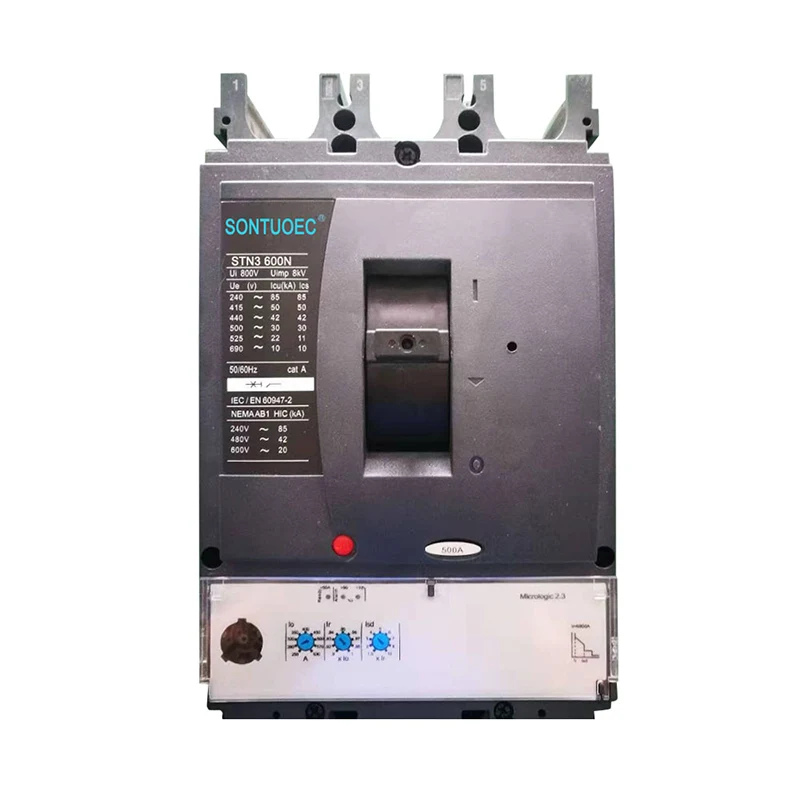

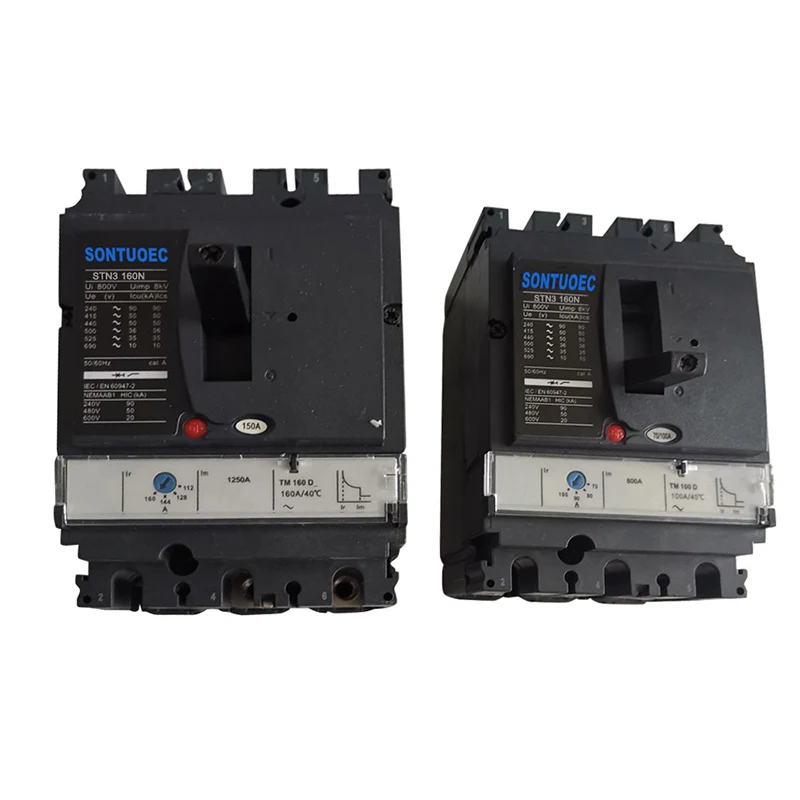

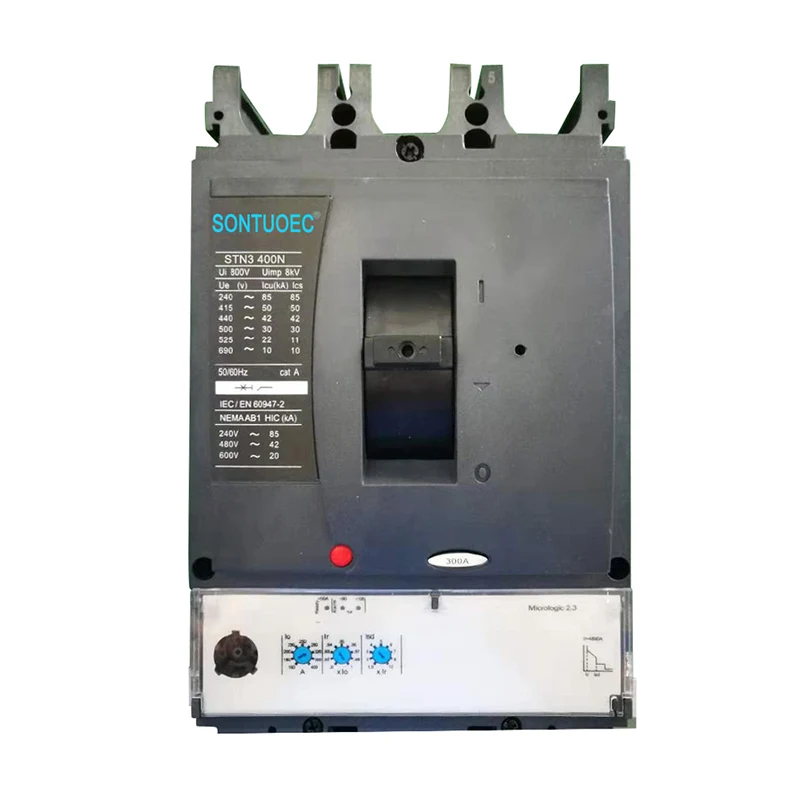

Wyłącznik obwodu formowanego obwodu typu STN3

Wyłącznik obwodu formowanego obudowy typu STN3 jest niezawodnym i zaawansowanym rozwiązaniem dla ochrony elektrycznej w różnych zastosowaniach. Jego kompaktowa konstrukcja, kompleksowe funkcje ochrony i możliwości komunikacji sprawiają, że jest to idealny wybór dla nowoczesnych systemów elektrycznych.

Model:STN3

Wyślij zapytanie

Opis produktu

Specyfikacje	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Prąd ramki (a)	100				160				250				400				630
Liczba słupów	3		4		3		4		3		4		3		4		3		4
Ostateczna pojemność zerwania (OIOM, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240 V (od)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415 V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Znamione napięcie izolacji	AC800V
Znamione napięcie robocze	AC690V
Prąd znamionowy, wyzwanie termiczne, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Prąd znamionowy, wyznanie elektroniczne, mikrofon, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Pomocnicze, alert, akcesoria usterkowe	Lub/SD/SDE/SDX
Boczka i cewka pod napięciem	MX/Mn
Życie mechaniczne	50000				40000				20000				15000				15000
Życie elektryczne	30000				20000				10000				6000				4000

Model nr.	STN3
STANDARD:	IEC 60947-2
Medium grzywdzące łuk	Powietrze
Struktura	McCB
Typ	Moulede Case Circuit Breaker
Orzecznictwo	Ce
Zatwierdzenia	CE, ISO9001
Czas dostawy	W ciągu 20 dni
Specyfikacja	63A-630A
Pochodzenie	Wenzhou Zhanjiang
Zdolność produkcyjna	2000 sztuk/tydzień
Prędkość	Wyłącznik typu normalnego
Instalacja	Naprawił
Numer biegunów	3p 4p
Funkcjonować	Konwencjonalny wyłącznik, Ochrona awarii obwodu, ochrona przed Ochrona nad nadmierną prądem
Cena	Cena fabryczna
Czas gwarancji	12 miesięcy
Pakiet transportowy	Wewnętrzna pudełko/karton
Znak firmowy	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
Kod HS	8536200000

Kluczowe funkcje

• Ochrona i funkcjonalność: Te wyłączniki oferują kompleksową ochronę systemów elektrycznych, w tym przeciążenia i ochrony zwarcia. Są one zaprojektowane w celu automatycznego rozłączenia obwodu, gdy nastąpi uszkodzenie, zapobiegając uszkodzeniu sprzętu i zapewniając bezpieczeństwo.

• Prąd skorupy i prąd znamionowy: prąd powłoki (np. 160n) wskazuje maksymalną rozszerzalną zdolność przerywającą obudowę wyłącznika. Prąd znamionowy (np. 100A) jest maksymalnym normalnym prądem roboczym, którego obwód nie powinien przekraczać, aby zapobiec wyznaniu z powodu nadprądu.

• Konfiguracje biegunowe: dostępne w konfiguracjach 3-biegunowych (3p) i 4-biegunowych (4p), odpowiednie dla różnych systemów i zastosowań elektrycznych.

• Elektroniczne jednostki podróży: Zaawansowane elektroniczne jednostki podróży zapewniają precyzyjne możliwości pomiaru i komunikacji, umożliwiając monitorowanie w czasie rzeczywistym i diagnostykę parametrów elektrycznych.

• Kompaktowa konstrukcja: W szczególności kompaktowa seria NSX jest znana z kompaktowej konstrukcji, która łączy narzędzia efektywności energetycznej, pomiaru, zarządzania i komunikacji.

Zastosowania

• Zastosowanie przemysłowe: szeroko stosowane w ustawieniach przemysłowych do dystrybucji i ochrony energii elektrycznej na różne urządzenia i maszyny.

• Energia i infrastruktura: odpowiednia do zastosowań w sieciach dystrybucji energii i projektach infrastrukturalnych.

• Komercyjne i mieszkaniowe: stosowane również w budynkach komercyjnych i domach mieszkalnych dla głównych i wtórnych systemów dystrybucji.

Dodatkowe funkcje kompaktowej serii NSX

• Zwiększona ochrona: funkcje takie jak kontakty z podwójnym rotacją i wyzwanie energetyczne zapewniają niezawodną ochronę przed usterkami.

• Selektywna koordynacja: Ulepszona selektywność pomaga utrzymać ciągłość zasilania do nienaruszonych obwodów podczas błędów.

• Możliwości komunikacji: Modbus Moduł komunikacyjny i BSCM (moduł kontroli statusu Breaker) Włącz transmisję danych między wyłącznikiem a systemem nadzorczym.

• Wyświetlanie i monitorowanie: „Ready” LED i inne wskaźniki dostarczają informacji o stanie w czasie rzeczywistym, podczas gdy jednostka wyświetlania drzwi szafki FDM121 może wyświetlać różne zmierzone parametry.

• Konserwacja i konfiguracja: Wskaźniki konserwacji pokazują zużycie kontaktów, profili obciążenia i liczby operacji, pomagając w konserwacji predykcyjnej.

Instalacja i konserwacja

• Instalacja: postępuj zgodnie z instrukcjami producenta w celu prawidłowej instalacji, zapewniając minimalne prześwity i stosowanie odpowiedniego sprzętu montażowego.

• Konserwacja: Zaleca się regularną kontrolę i testowanie wyłączników, aby upewnić się, że działają one prawidłowo i zapewniają ciągłą ochronę.
