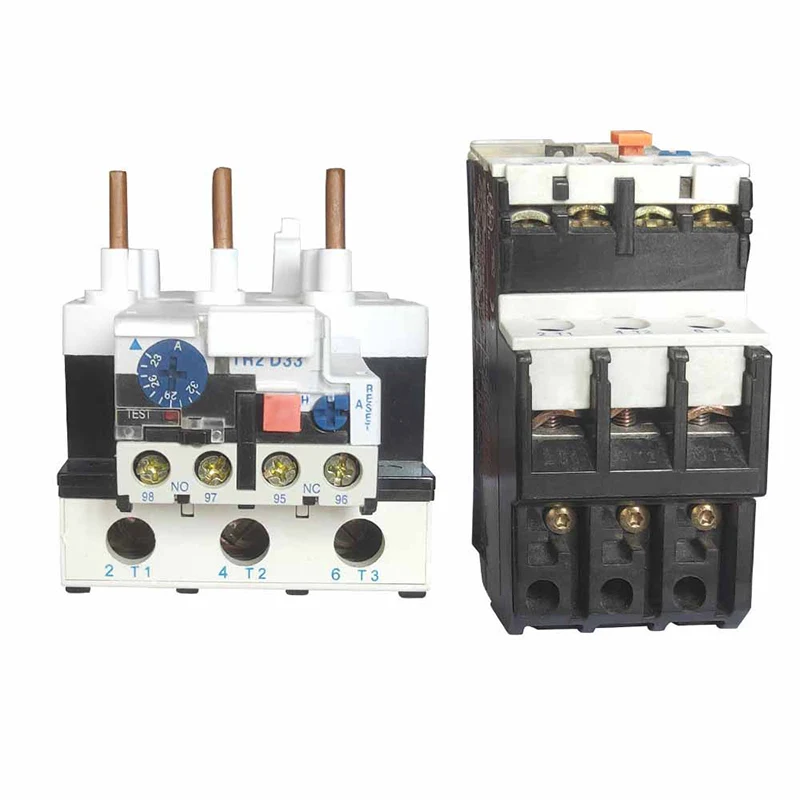

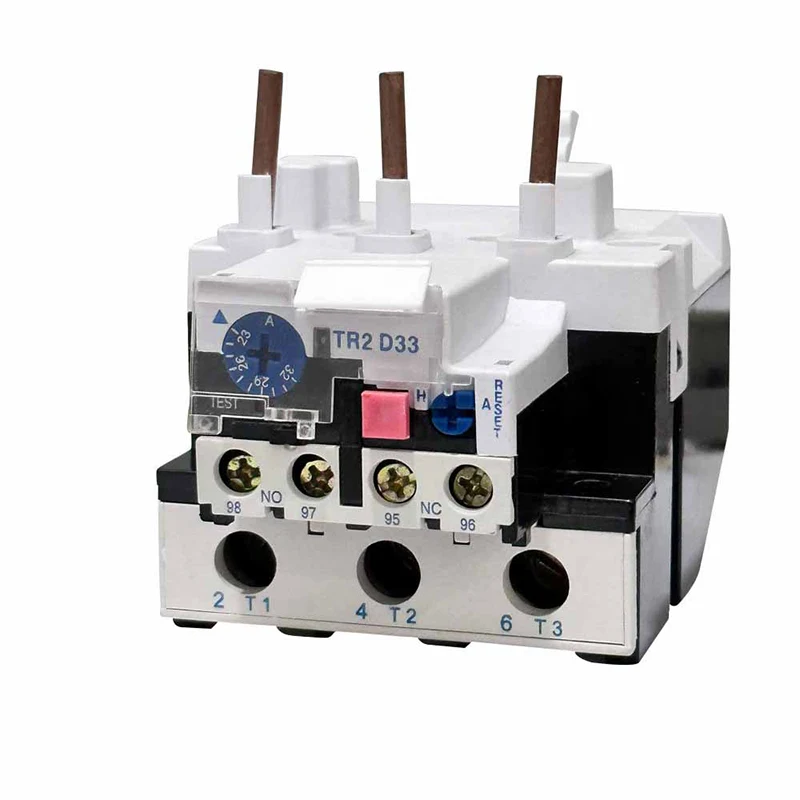

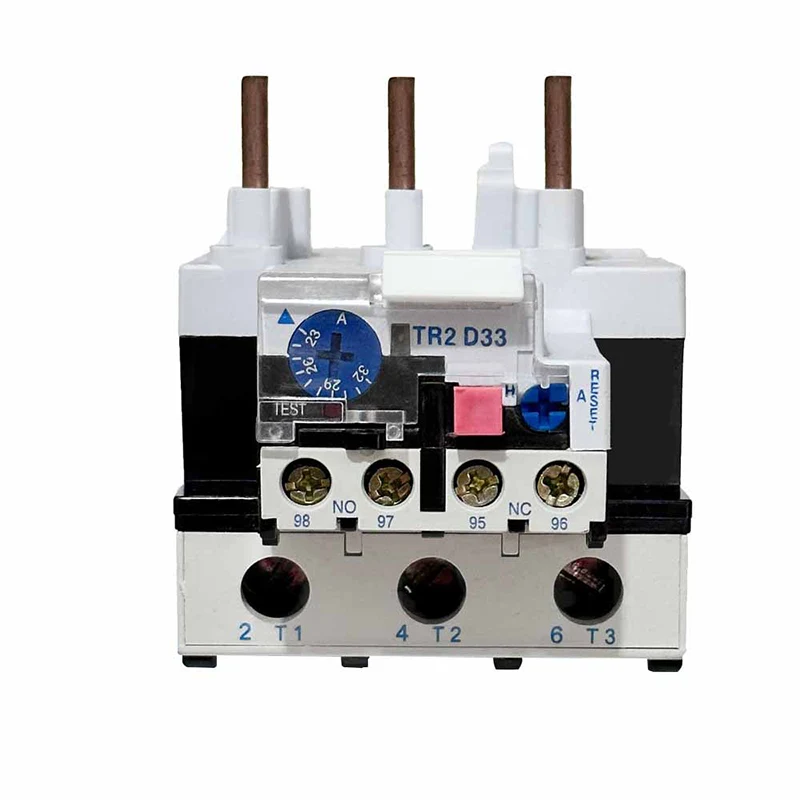

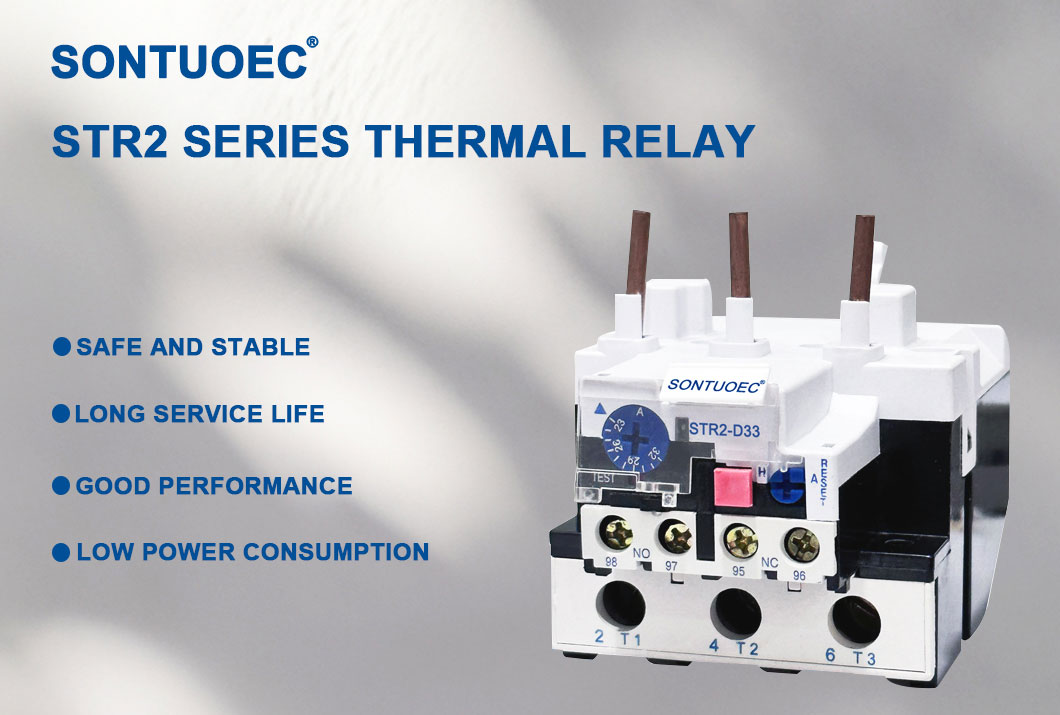

Str2-D33 przekaźnik termiczny

Przeciążenia termiczne STR2-D33 działają na zasadzie efektu termicznego prądu elektrycznego. Po przeciążeniu silnika jego prąd wzrasta, powodując ogrzewanie elementu grzewczego w przedziale termicznym. Ciepło to przenosi się do bimetalu, który jest wykonany z dwóch metali o różnych współczynnikach rozszerzalności cieplnej, więc pochyla się po podgrzaniu. Gdy zginanie osiąga określony punkt, wyzwala urządzenie mechaniczne, zwykle kontakt, który odłącza zasilanie silnikowi, chroniąc w ten sposób przed uszkodzeniem.

Wyślij zapytanie

Opis produktu

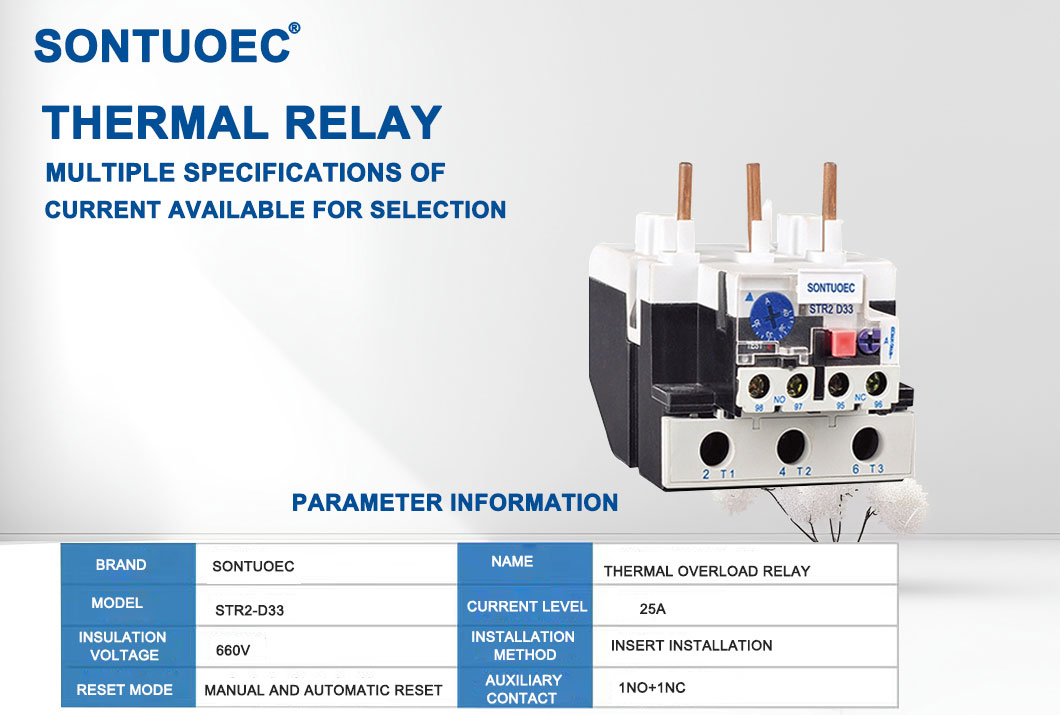

Specyfikacje:

Produkt Nazwa	Przekaźnik termiczny
Model	ST2-D33
Tworzywo	Plastikowe, elementy elektroniczne
Termiczny Kontakt	1NO+1NC
Termiczny Przekarowany prąd	23a-93a	Pls Zwróć uwagę na prąd zakres
STR2-93	Regulowany zakres prądu (a) Zakres ustawień	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Częstotliwość	660 V.
Klasa potknięcia	50/60 Hz
Kolor	Jak pokazano zdjęcie

Główne parametry techniczne

Model	Prąd oceniany	NIE.	Zakres ustawienia (a)	Dla stycznika
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

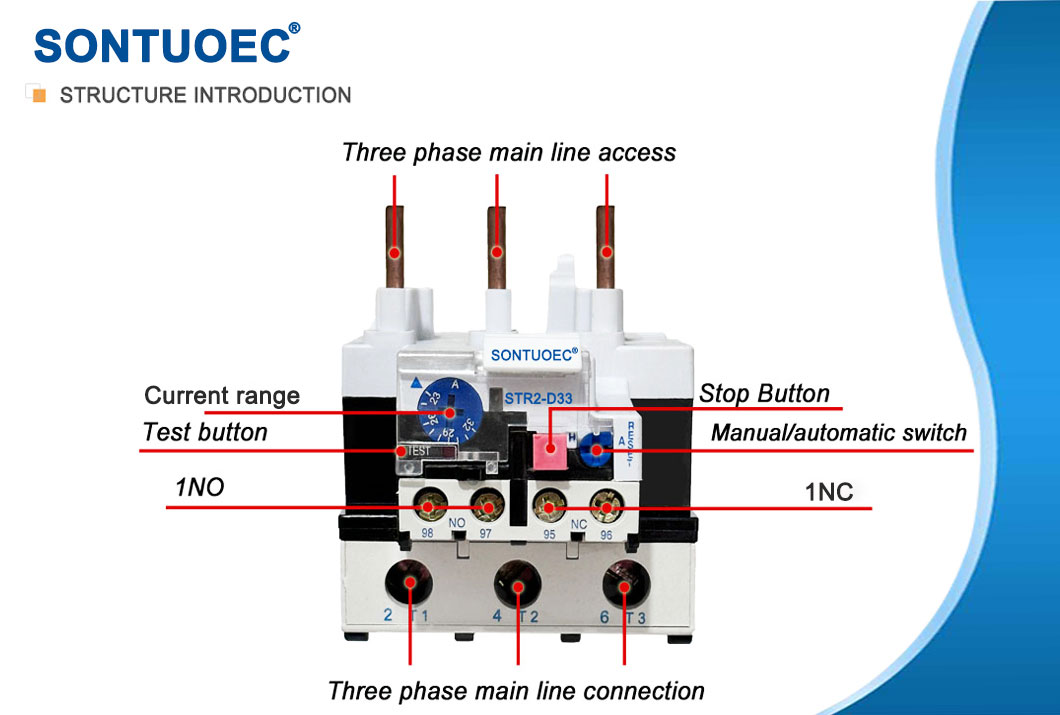

Główne funkcje

Ochrona przed przeciążeniem: Gdy obciążenie silnika przekroczy swoją wartość znamionową, przekaźnik termiczny odciął zasilanie, aby zapobiec przegrzaniu i uszkodzeniu silnika.

Ochrona przed przegrzaniem: Jeśli silnik z jakiegoś powodu przegrzeje się (np. Wysoka temperatura otoczenia lub słabe rozpraszanie ciepła), przekaźnik termiczny odciąłby również zasilacz.

Funkcja Wskazania: Wiele przekaźników termicznych przeciążenia ma funkcję wskazania, która sygnalizuje lub zmienia status, gdy silnik jest przeciążony lub przegrzany, aby operator mógł znaleźć i podejmować środki w czasie.

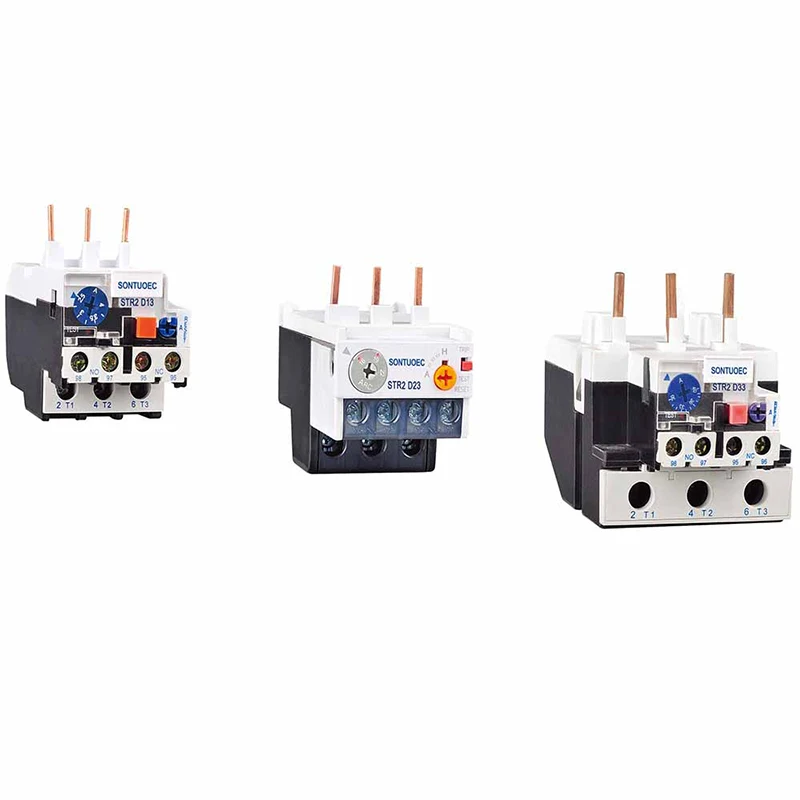

Seria automatycznego przekaźnika STR2-D przekaźnika termicznego przeciążenia można zastosować w obwodzie 50/60 Hz, napięcie izolacji znamionowej 660 V, prąd znamionowy 0,1-93A do ochrony pęknięcia fazowego, gdy silnik elektryczny jest przeciążeniem, przekaźnik ma inny mechanizm i kompensację temperatury, może być podłączona do kontaktu AC serii ST1, jest to najbardziej zaawansowane przelanie termiczne w świecie. 60947-1.

Scenariusze aplikacji

Przekaźniki termiczne przeciążenia są szeroko stosowane w różnych środowiskach przemysłowych i komercyjnych, szczególnie w urządzeniach wymagających napędów silników elektrycznych. Na przykład są one używane w pompach, sprężarkach, wentylatorze, przenośnikach i wielu innych urządzeniach mechanicznych, aby upewnić się, że taki sprzęt można bezpiecznie wyłączyć w przypadku warunków przeciążenia lub przegrzania.

Wybór i instalacja

Przy wyborze przekaźnika termicznego przeciążenia należy wziąć pod uwagę czynniki takie jak moc mocy silnika, środowisko operacyjne i charakterystyka obciążenia. Konieczne jest również upewnienie się, że znamionowy prąd przekaźnika termicznego pasuje do znamionowego prądu silnika i że ma odpowiednie charakterystykę ochrony przeciążenia i przegrzania.

Podczas instalowania przekaźnika termicznego przeciążenia należy postępować zgodnie z wytycznymi producenta i upewnić się, że jest on odpowiednio podłączony do obwodów zasilania i sterowania silnikiem. Ponadto przekaźniki termiczne należy regularnie sprawdzać i utrzymywać, aby zapewnić właściwą obsługę i długą żywotność.

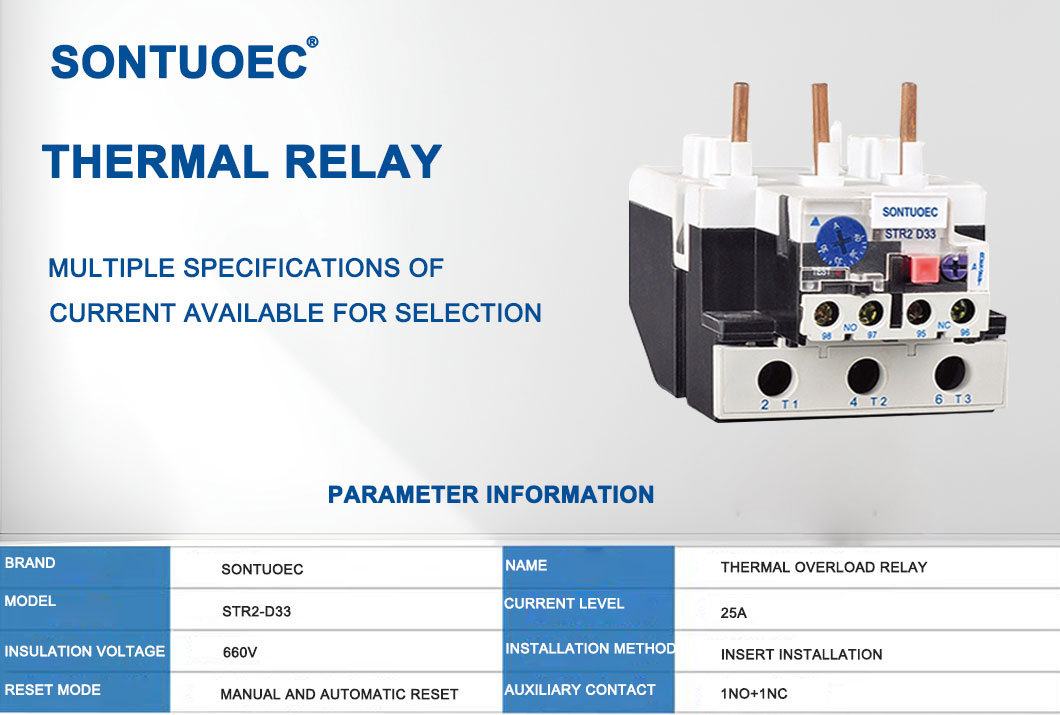

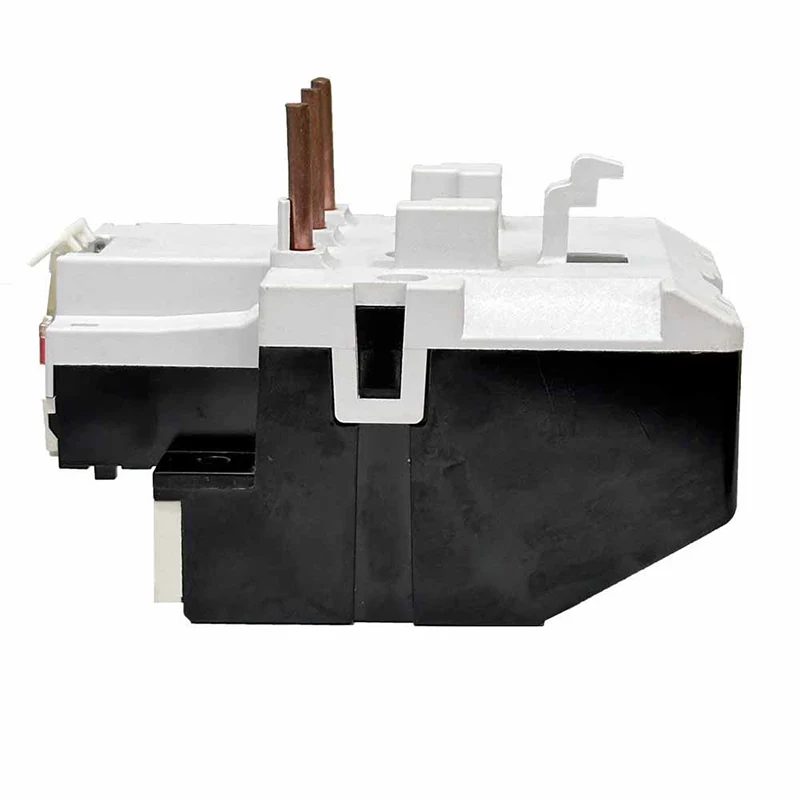

STR2-D33 Thermal Overload Relay
