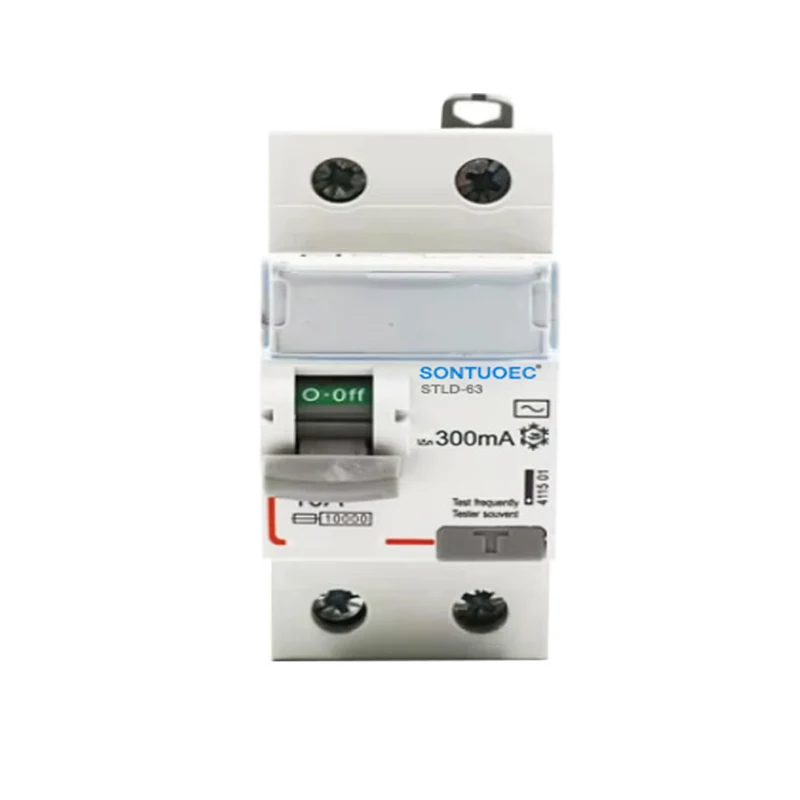

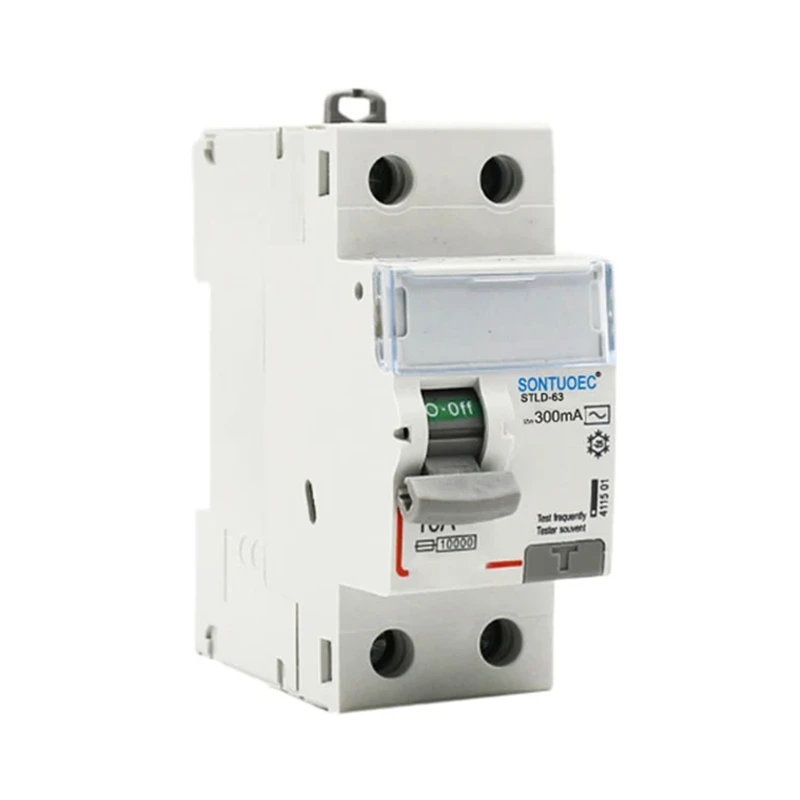

2p 63a/30MA RCD AC

Zasada działania 2p 63A/30MA RCD AC jest oparta na resztkowym transformatorze prądu. Gdy niezrównoważony prąd (tj. Wyciek) występuje w układzie elektrycznym, transformator prądu resztkowego wykrywa ten niezrównoważony prąd i generuje strumień magnetyczny proporcjonalny do prądu upływu. Ten strumień magnetyczny wyzwala wewnętrzny mechanizm uwalniania RCD, powodując szybkie odcięcie zasilania RCD.

Wyślij zapytanie

Opis produktu

Model:	Typ elektro-magnetyczny; Typ elektroniczny
STANDARD	IEC 61008-1
Charakterystyka bieżących resztkowych:	I i

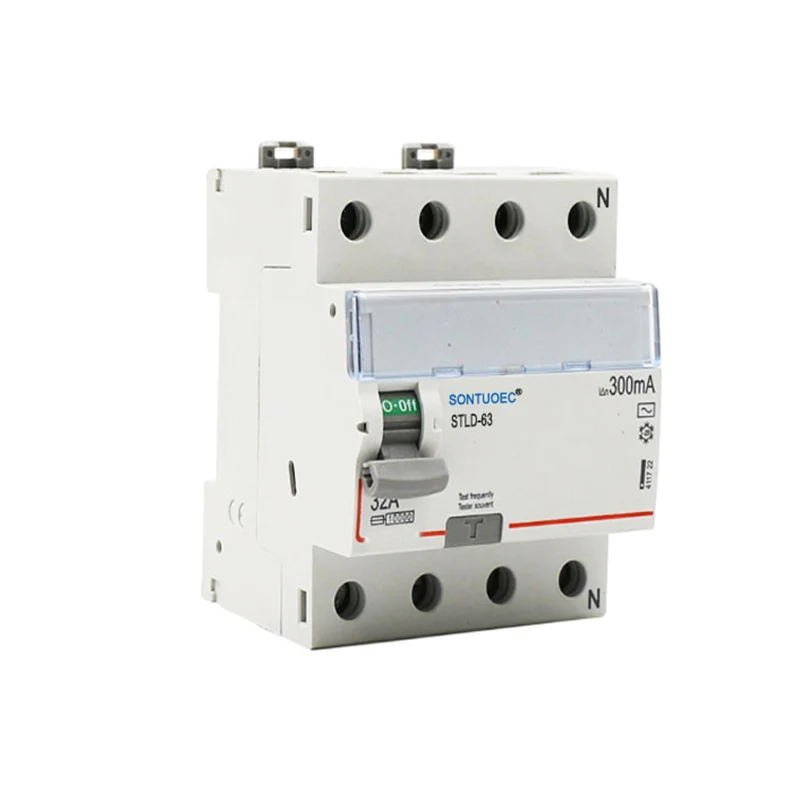

Pole no.:	2p, 4p
Oceniono prąd:	16a, 25a, 32a, 40a, 63a;
Napięcie znamionowe:	230/400V AC
Częstotliwość oceniana:	50/60 Hz
Znamionowy resztkowy prąd roboczy IΔN:	10mA, 30 mA, 100 mA, 300mA, 500 mA
Znamionowy resztkowy prąd nieoperacyjny I nno:	≤0,5iΔN
Znamionowe warunkowe prąd zwarciowy Inc:	6000A
Znamionowe warunkowe resztkowe zwarcie Obecny IΔC:	6000A
Czas trwania:	Natychmiastowe potknięcie ≤0,1 sekundy
Resztkowy bieżący zasięg:	0,5iΔN ~ iΔn
Elektro-mechaniczna wytrzymałość:	4000 cykli
Moment obrotowy:	2,0 nm
Terminal połączenia:	Zacisku zacisku zaciskowego z zaciskiem

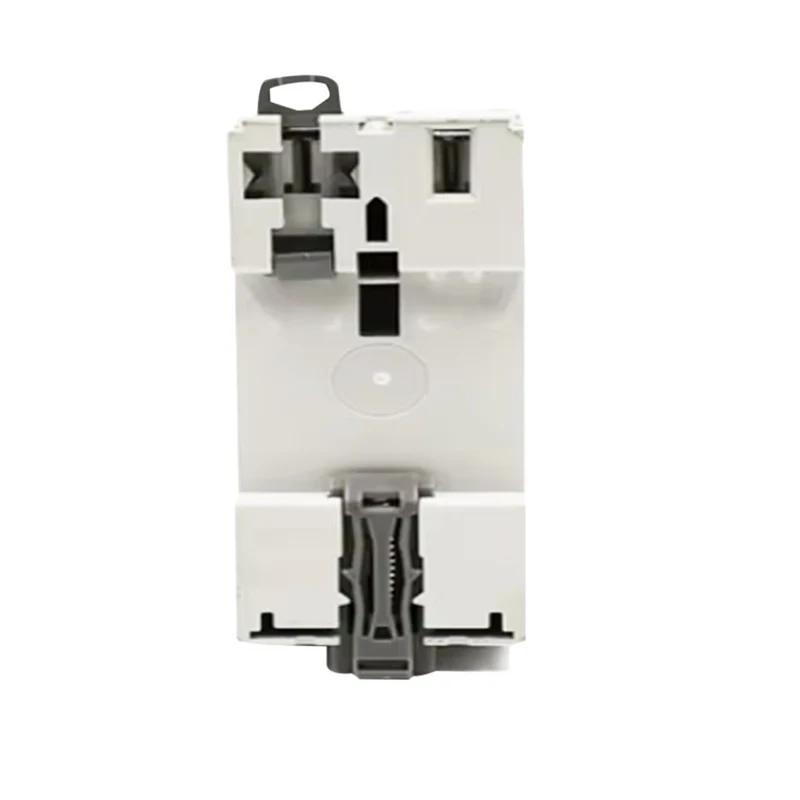

Instalacja:	Montaż szyny 35 mm

Podstawowa koncepcja

 2p: Wskazuje, że to RCD (urządzenie prądu resztkowego) jest przełącznikiem dwubiegunowym, tj. Może jednocześnie kontrolować włączenie dwóch linii. Ta konstrukcja jest zwykle stosowana, gdy zarówno linie fazowe, jak i zerowe wymagają jednoczesnego odcięcia, aby upewnić się, że obwód można całkowicie odciąć w przypadku wycieku lub uszkodzenia, zapobiegając wypadkom bezpieczeństwa, takim jak porażenie prądem lub pożary elektryczne.

 63a: Wskazuje, że RCD jest oceniane przy 63 amperach. Prąd znamionowy to maksymalna wartość prądu, którą RCD może przenosić w sposób ciągły bez powodowania przegrzania lub uszkodzenia. W praktycznych zastosowaniach odpowiedni prąd znamionowy należy wybrać zgodnie z obciążeniem układu elektrycznego.

 30MA: Wskazuje, że prąd działania upływu tego RCD wynosi 30 mA. Prąd działania upływowego to minimalna prądowa wartość, przy której RCD wykrywa prąd wycieku i wyzwala akcję. Gdy prąd upływu w układzie elektrycznym przekroczy tę wartość, RCD szybko odciąłoby zasilanie w celu ochrony bezpieczeństwa osobistego i zapobiec wypadkom, takim jak pożary elektryczne.

 RCD: Urządzenie prądu resztkowego jest urządzeniem bezpieczeństwa elektrycznego używanego do wykrywania prądu resztkowego (tj. Prądu upływowego) w układzie elektrycznym i odcięcia zasilania. Jest szeroko stosowany w różnych systemach elektrycznych o niskim napięciu, aby zapewnić kompleksową ochronę sprzętu elektrycznego i personelu.

 Typ prądu przemiennego: Wskazuje, że ten RCD jest odpowiedni do systemów prądu naprzemiennego (AC). Prąd naprzemienny (AC) jest powszechnym sposobem przesyłania energii elektrycznej i charakteryzuje się okresowymi zmianami w kierunku napięcia i prądu w porównaniu z prądem stałym (DC). Dlatego przy wyborze RCD należy wybrać odpowiedni model na podstawie rodzaju układu elektrycznego (AC lub DC).

1. Zapewnienie ochrony przed prądem uszkodzenia/upadku ziemi i funkcją izolacji

2. Wysokie prąd zwarciowy wytrzymaj pojemność

3. Wpływa w połączenie szyn

4. Wyposażone w zaciski połączenia chronione palcem

5. Automatycznie odłącz obwód, gdy zachodzi prąd uszkodzenia/upływu ziemi

6. Niezależne od zasilania i napięcia linii oraz wolne od zakłóceń zewnętrznych, wahania napięcia. ---------- WIELKI DEWED Połączenia (kabel połączeń 35 mm)

2P 63A/30mA RCD AC Type
