Seria Stx formowany obwód obwodów obwodów

Wyłącznik obwodu formowanego w serii STX (MCCB) wynosi 800 V, odpowiednia do włączania lub wyłączania nie częstotliwości i uruchamiania silnika nie w obwodzie AC 50 Hz, znamionowym napięciem roboczym 690 V ； Prąd roboczy do 800A jest wolny od ochrony silnika, wyłączniki mają przeciążenie, krótkie obwody i pod napięciem ochrony napięcia, podobnie jak ochrona przedniego sprzętu do 800A przed uszkodzeniem. Jest zgodny z standardami IEC60947-2.

Model:STX

Wyślij zapytanie

Opis produktu

Model nr.	STX (STS3)
Medium grzywdzące łuk	Powietrze
standard:	IEC 60947-2
Struktura	McCB
Typ	Formowany wyłącznik obwodów obudowy
Orzecznictwo	Ce
Zatwierdzenia	CE, ISO9001
Czas dostawy	W ciągu 20 dni
Specyfikacja	63A-630A
Pochodzenie	Wenzhou Zhanjiang
Zdolność produkcyjna	2000 sztuk/tydzień
Prędkość	Wyłącznik typu normalnego
Instalacja	Naprawił
Numer biegunów	3p
Funkcjonować	Konwencjonalny wyłącznik, Ochrona awarii obwodu, ochrona przed Ochrona nad nadmierną prądem
Cena	Cena fabryczna
Czas gwarancji	12 miesięcy
Pakiet transportowy	Wewnętrzna pudełko/karton
Znak firmowy	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
Kod HS	8536200000

Typ	Prąd znamionowy (a)	Polak	Znamione napięcie izolacji (v), UI (50 Hz)	Oceniono operację napięcie (v)	Odległość łuku (MM)	Ostateczny zwarcie			Niedobór usług	działać
						Pojemność zerwania (KA)			okrążenie	wydajność
									Pojemność zerwania (KA)	(wytrzymałość)
Stx	12.5-125	2.3.4	660	380	≤30	15	-	-	7.5	3000	7000
Stx	12.5-125				≤30	25	-	20	16
Stx	16-160				0	35	8	20	18	4000	6000
Stx	16-160					50	10	40	25
Stx	100-250					35	10	40	18	2000	6000
Stx						50	16	40	30
Stx						65	18	40	48
Stx	200-400					35	16	40	18	1000	4000
Stx						50	20	40	30
Stx						65	25	40	48
Stx	400-630					50	20	40	30	1000	4000
Stx						65	25	40	48
Stx						80	30	40	60
Stx	500-800					50	20	40	30	1000	4000
Stx						65	25	40	48
Stx						80	30	40	60

Główne funkcje

Wysokie wydajność: Wyłączniki obwodów kształtowych z serii STX mają doskonałe możliwości ochrony przeciążenia i zwarcia, które mogą szybko odciąć wadliwe obwody i zapobiec uszkodzeniu sprzętu i wypadkom pożarowym.

Kompaktowa struktura: Przyjmowanie konstrukcji skorupy z tworzywa sztucznego, struktura jest kompaktowa i lekka, co jest łatwe do zainstalowania i utrzymania.

Różnorodne akcesoria: Zapewnij różnorodne akcesoria wewnętrzne i zewnętrzne, takie jak kontakty pomocnicze, kontakty alarmowe, odłączniki boczne itp., Aby zaspokoić potrzeby różnych użytkowników.

Wysoka niezawodność: ścisła kontrola jakości i testowanie w celu zapewnienia niezawodności i stabilności produktu.

Pola aplikacji

Wyłączniki z serii STX są szeroko stosowane w wielu dziedzinach, takich jak energia elektryczna, maszyny, metalurgia, petrochemikalia, tekstylia, budownictwo, statek i tak dalej. W systemie zasilania elektrycznym jest używany jako główny sprzęt ochrony elektrycznej w celu ochrony bezpiecznego działania obwodów i urządzeń.

Wybór i instalacja.

Wybór: Wybierając typ, należy wziąć pod uwagę czynniki takie jak prąd znamionowy, napięcie znamionowe, pojemność zerwania i charakterystyka ochrony wyłącznika. Parametry te należy wybrać zgodnie z faktycznymi potrzebami obwodu, aby zapewnić, że wydajność i funkcja wyłącznika spełniają wymagania.

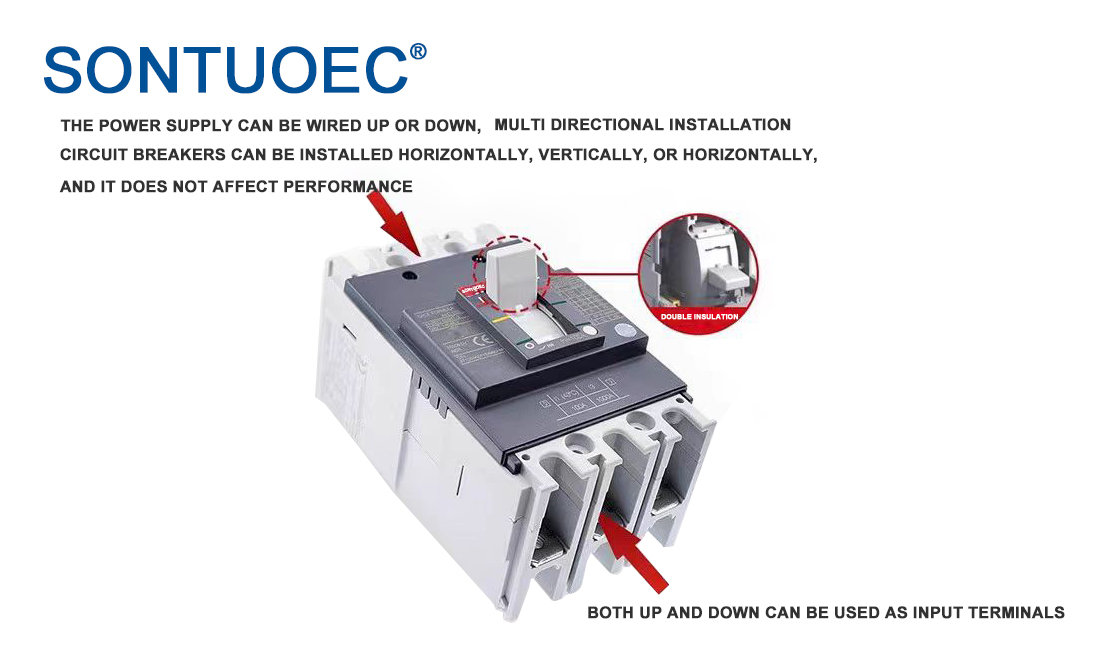

Instalacja: Podczas instalacji konieczne jest przestrzeganie odpowiednich kodów instalacji elektrycznej i standardów. Upewnij się, że pozycja instalacji wyłącznika jest zgodna z przepisami i jest wygodna do obsługi i konserwacji. Jednocześnie konieczne jest upewnienie się, że okablowanie wyłącznika jest prawidłowe i wolne od błędów, aby uniknąć luźnego okablowania prowadzącego do awarii.
