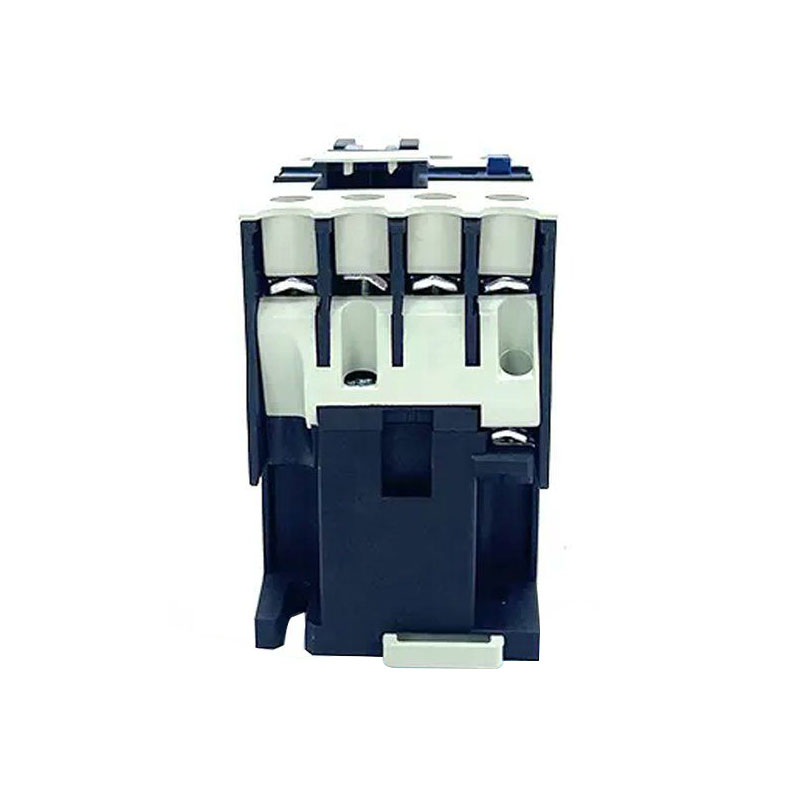

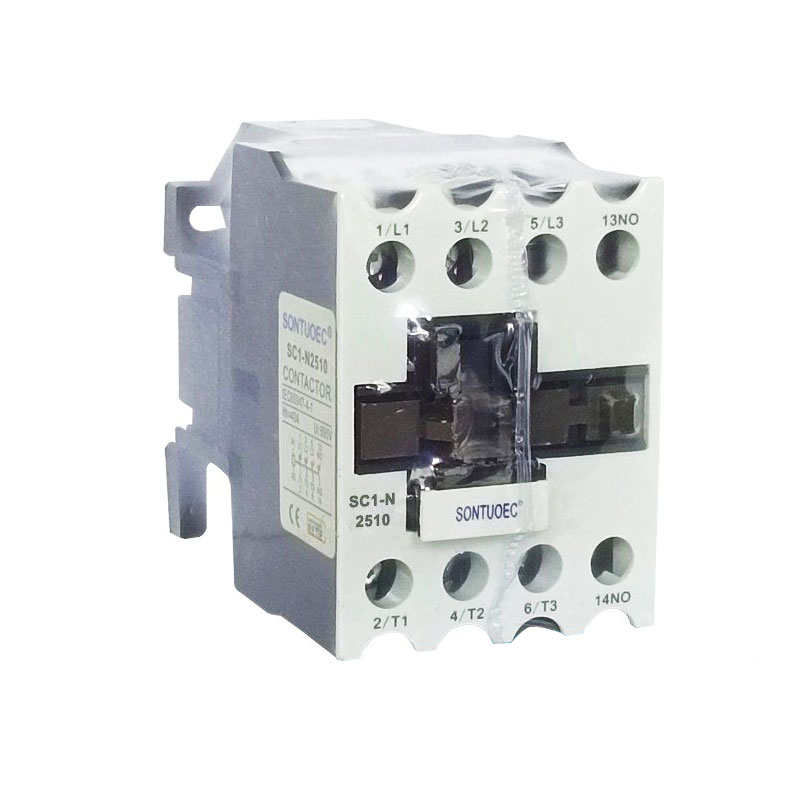

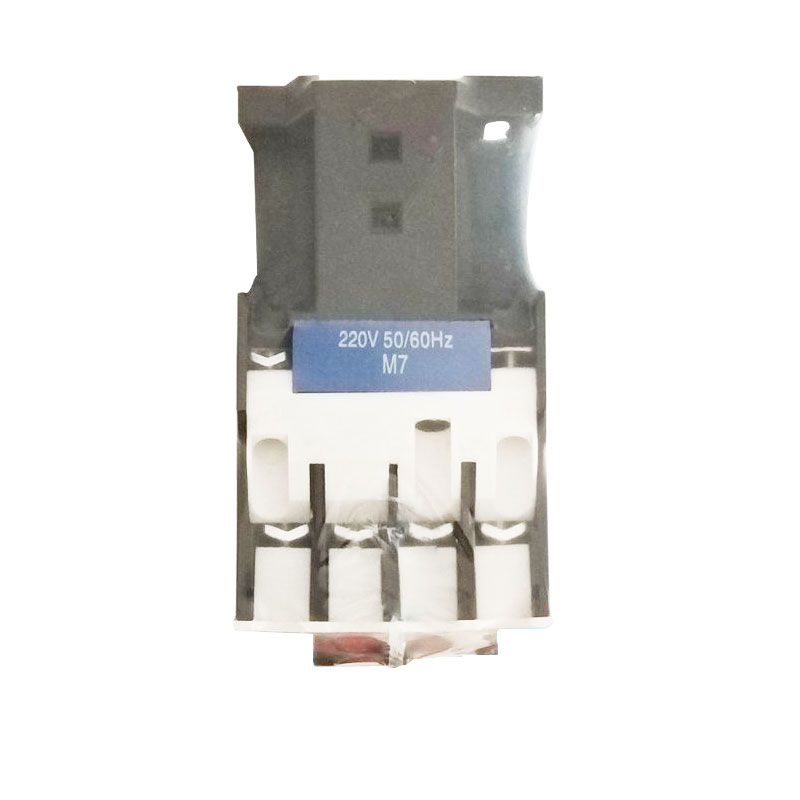

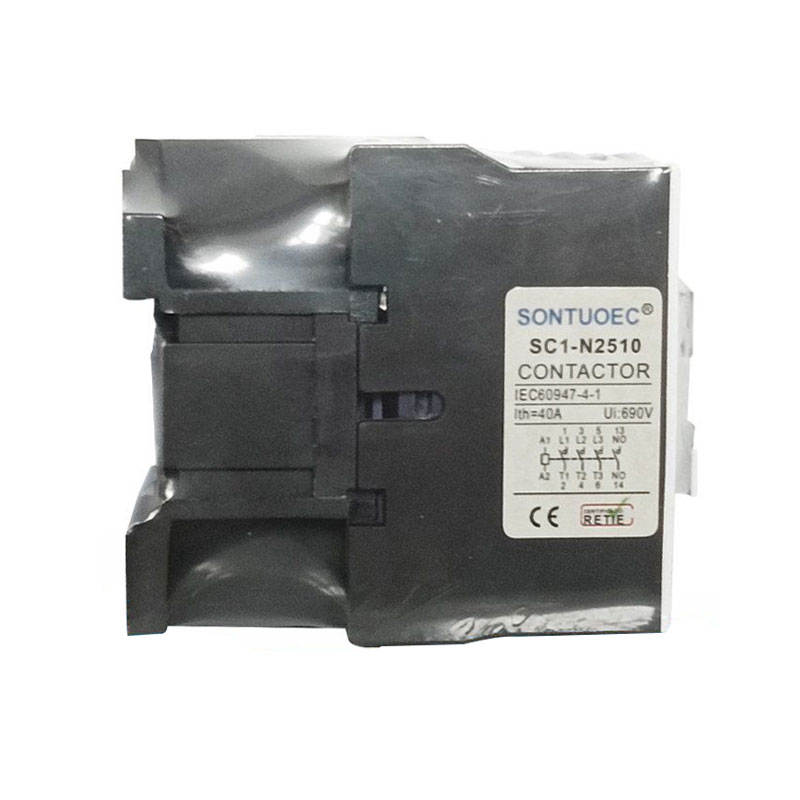

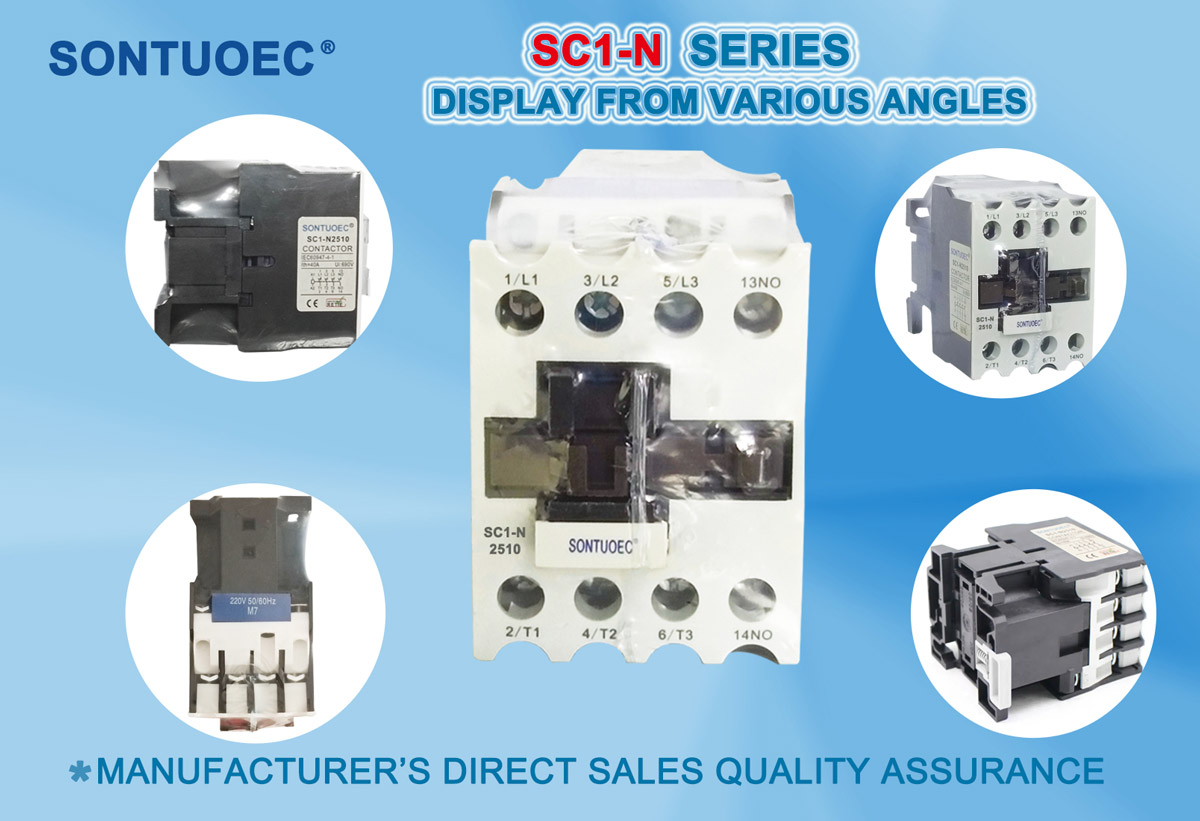

3-biegunowy stycznik prądu przemiennego

3-biegunowy stycznik prądu przemiennego to stycznik prądu przemiennego z trzema niezależnymi stykami (lub biegunami), z których każdy steruje jedną fazą trójfazowego systemu zasilania. Jego główną funkcją jest zdalne sterowanie uruchamianiem, zatrzymywaniem i cofaniem silników trójfazowych lub innych obciążeń trójfazowych. Kontrolując włączanie i wyłączanie tych trzech styków, może realizować łączenie i rozłączanie obwodu trójfazowego, kontrolując w ten sposób stan pracy obciążenia elektrycznego.

Wyślij zapytanie

Opis produktu

Model	Wydajność 2-fazowego swirle-								Znamionowy prąd grzewczy 1.(A)
	Moc znamionowa (KW)				Znamionowy prąd roboczy (A)
	220 V-240 V	380-440 V	550v	660v	220-240 V	380 V-440 V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struktura i zasada działania

Struktura:

Układ elektromagnetyczny: obejmuje elementy takie jak cewki, rdzenie itp., które służą do generowania strumienia magnetycznego w celu napędzania otwierania i zamykania układu styków.

Układ styków: obejmujący styk główny i styk pomocniczy. Styk główny służy do przenoszenia wysokiego prądu, a styk pomocniczy służy do realizacji transmisji i sprzężenia zwrotnego sygnałów sterujących.

Urządzenie do gaszenia łuku: Służy do gaszenia łuku powstającego w przypadku rozłączenia styku, aby chronić styk przed uszkodzeniem.

Powłoka: służy do ochrony komponentów wewnętrznych przed środowiskiem zewnętrznym.

Zasada działania:

Gdy cewka jest pod napięciem, żelazny rdzeń wytwarza magnetyzm i przyciąga układ styków do zamknięcia, powodując otwarcie obwodu trójfazowego.

Kiedy cewka jest pozbawiona zasilania, żelazny rdzeń traci swój magnetyzm, a układ styków rozdziela się pod działaniem sprężyny, odłączając obwód trójfazowy.

Po trzecie, zastosowanie i selekcja

Aplikacje:

3-biegunowy stycznik prądu przemiennego jest szeroko stosowany w automatyce przemysłowej, systemach elektroenergetycznych i automatyce budynków.

Można go używać do sterowania operacjami, takimi jak uruchamianie, zatrzymywanie i cofanie silników trójfazowych.

Można go również wykorzystać do zdalnego sterowania i ochrony systemu elektroenergetycznego.

Wybór:

Wybierając 3-biegunowy stycznik prądu przemiennego, należy wziąć pod uwagę takie czynniki, jak napięcie znamionowe, prąd znamionowy i rodzaj obciążenia systemu elektroenergetycznego.

Prąd znamionowy powinien być większy lub równy maksymalnemu prądowi roboczemu obciążenia.

Napięcie znamionowe należy dostosować do poziomu napięcia systemu elektroenergetycznego.
